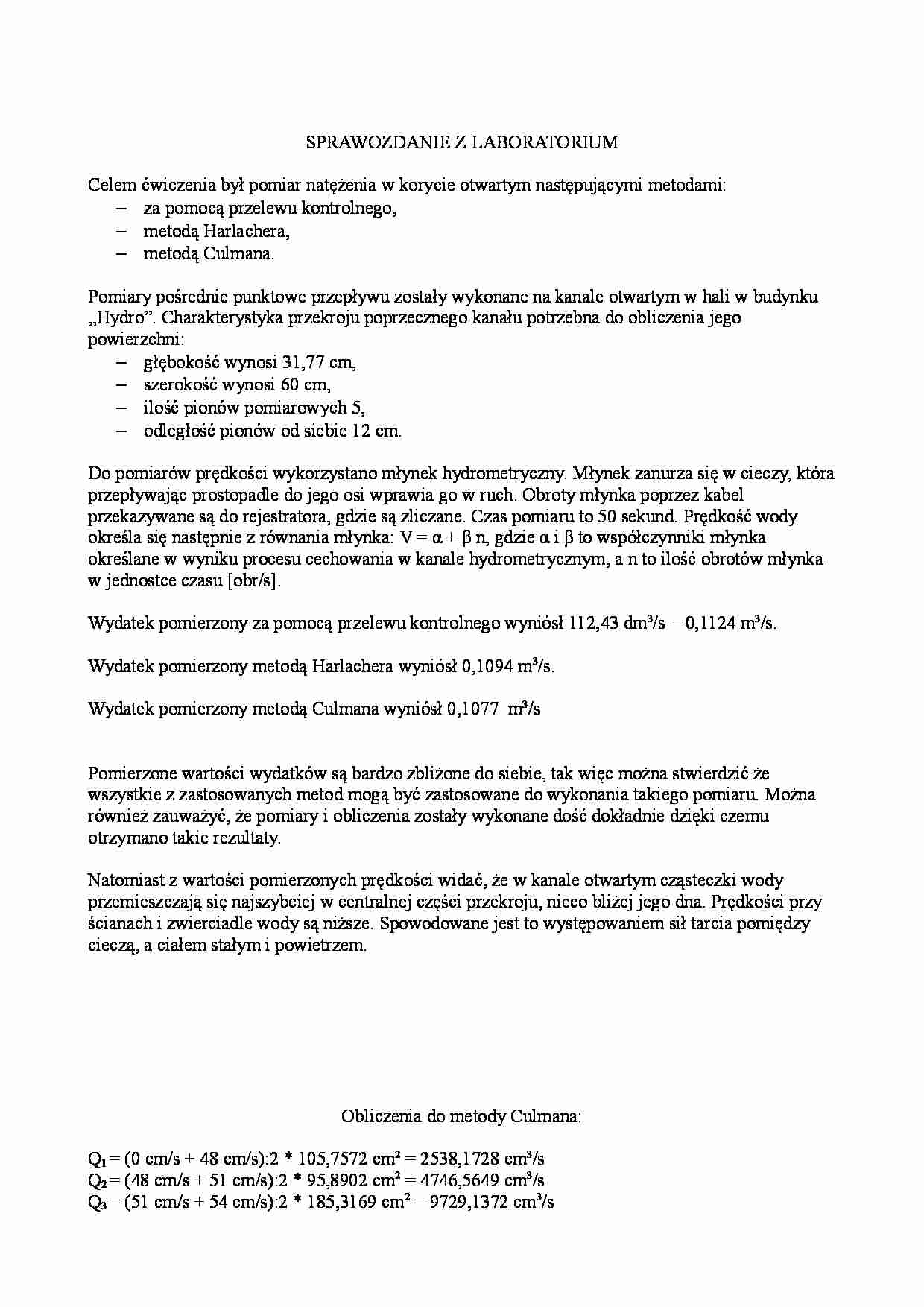

SPRAWOZDANIE Z LABORATORIUM Celem ćwiczenia był pomiar natężenia w korycie otwartym następującymi metodami: − za pomocą przelewu kontrolnego, − metodą Harlachera, − metodą Culmana. Pomiary pośrednie punktowe przepływu zostały wykonane na kanale otwartym w hali w budynku „Hydro”. Charakterystyka przekroju poprzecznego kanału potrzebna do obliczenia jego powierzchni: − głębokość wynosi 31,77 cm, − szerokość wynosi 60 cm, − ilość pionów pomiarowych 5, − odległość pionów od siebie 12 cm. Do pomiarów prędkości wykorzystano młynek hydrometryczny. Młynek zanurza się w cieczy, która przepływając prostopadle do jego osi wprawia go w ruch. Obroty młynka poprzez kabel przekazywane są do rejestratora, gdzie są zliczane. Czas pomiaru to 50 sekund. Prędkość wody określa się następnie z równania młynka: V = α + β n, gdzie α i β to współczynniki młynka określane w wyniku procesu cechowania w kanale hydrometrycznym, a n to ilość obrotów młynka w jednostce czasu [obr/s]. Wydatek pomierzony za pomocą przelewu kontrolnego wyniósł 112,43 dm3/s = 0,1124 m3/s. Wydatek pomierzony metodą Harlachera wyniósł 0,1094 m3/s. Wydatek pomierzony metodą Culmana wyniósł 0,1077 m3/s Pomierzone wartości wydatków są bardzo zbliżone do siebie, tak więc można stwierdzić że wszystkie z zastosowanych metod mogą być zastosowane do wykonania takiego pomiaru. Można również zauważyć, że pomiary i obliczenia zostały wykonane dość dokładnie dzięki czemu otrzymano takie rezultaty. Natomiast z wartości pomierzonych prędkości widać, że w kanale otwartym cząsteczki wody przemieszczają się najszybciej w centralnej części przekroju, nieco bliżej jego dna. Prędkości przy ścianach i zwierciadle wody są niższe. Spowodowane jest to występowaniem sił tarcia pomiędzy cieczą, a ciałem stałym i powietrzem. Obliczenia do metody Culmana: Q1 = (0 cm/s + 48 cm/s):2 * 105,7572 cm2 = 2538,1728 cm3/s Q2 = (48 cm/s + 51 cm/s):2 * 95,8902 cm2 = 4746,5649 cm3/s Q3 = (51 cm/s + 54 cm/s):2 * 185,3169 cm2 = 9729,1372 cm3/s Q4 = (54 cm/s + 57 cm/s):2 * 179,4717 cm2 = 9960,6793 cm3/s Q5 = (57 cm/s + 60 cm/s):2 * 382,6838 cm2 = 22387,002 cm3/s Q6 = (60 cm/s + 63 cm/s):2 * 379,7533 cm2 = 23354,827 cm3/s Q7 = (63 cm/s + 66 cm/s):2 * 497,0896 cm2 = 32062,279 cm3/s Q8 = (66 cm/s + 0 cm/s):2 * 89,7675 cm2 = 2962,3275 cm3/s Q = Σ Qi = 107740,98 cm3/s = 0,1077 m3/s
