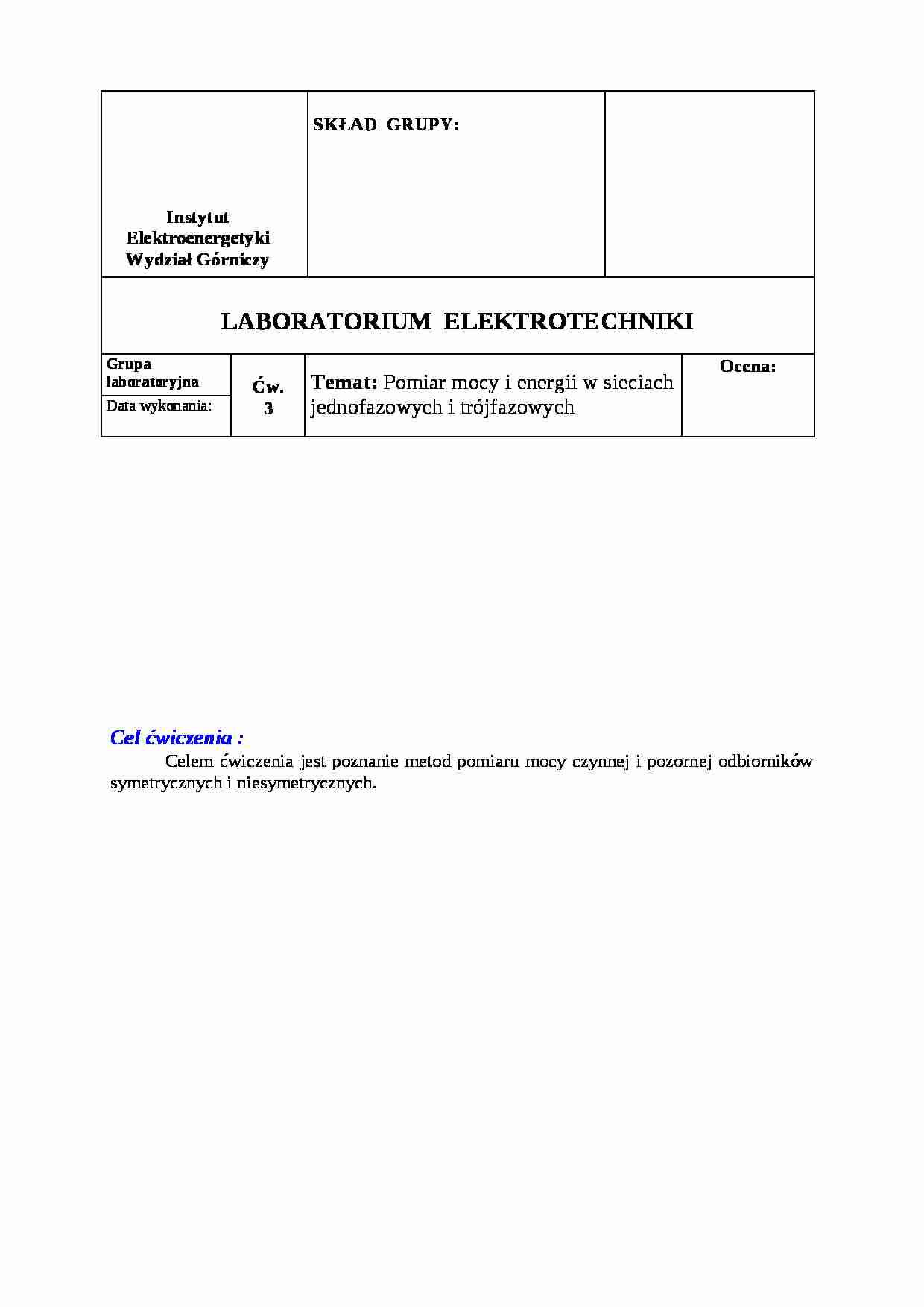

SKŁAD GRUPY:
LABORATORIUM ELEKTROTECHNIKI
Grupa laboratoryjna Ćw.
3
Temat: Pomiar mocy i energii w sieciach jednofazowych i trójfazowych
Ocena:
Data wykonania:
Cel ćwiczenia :
Celem ćwiczenia jest poznanie metod pomiaru mocy czynnej i pozornej odbiorników symetrycznych i niesymetrycznych.
Wstęp teoretyczny :
Do pomiarów mocy służą przyrządy zwane watomierzami. Ustrój pomiarowy watomierza składa się z dwóch cewek: nieruchomej prądowej oraz ruchomej napięciowej. Watomierz przede wszystkim służy do pomiarów mocy czynnej. Gdy zastosuje się specjalny układ pomiarowy, w którym kąt między wektorami napięcia i prądu doprowadzonymi do przyrządu różni się o 90O od kąta mocy odbiornika, wówczas można watomierzem mierzyć moc bierną. Moc pozorną natomiast wyznacza się ze wskazań amperomierza i woltomierza.
Przebieg ćwiczenia :
Pomiar mocy i energii odbiornika jednofazowego :
Schemat połączeń :
I P A
R A W L V U
R R R X X X
N
Tabela pomiarów :
L.p
Załączone człony
U
I
P
S
Q
cos
Ro
Xo
odbiornika
V
A
W
VA
var
-
°
1
3R=435
220
0,52
(…)
… zakres - 300 3 amperomierze zakres - 0,5
Wnioski :
W sieciach jednofazowych na podstawie pomiarów mocy odbiornika mamy różnicę między rezystancją a reaktancją. W przypadku rezystancji różnica ta spowodowana jest stanami mocy w woltomierzu i cewce napięciowej woltomierza. Natomiast w przypadku reaktancji od pomiaru mocy odczytanych na watomierzu odejmuje się moce, które się generują w cewce prądowej…
