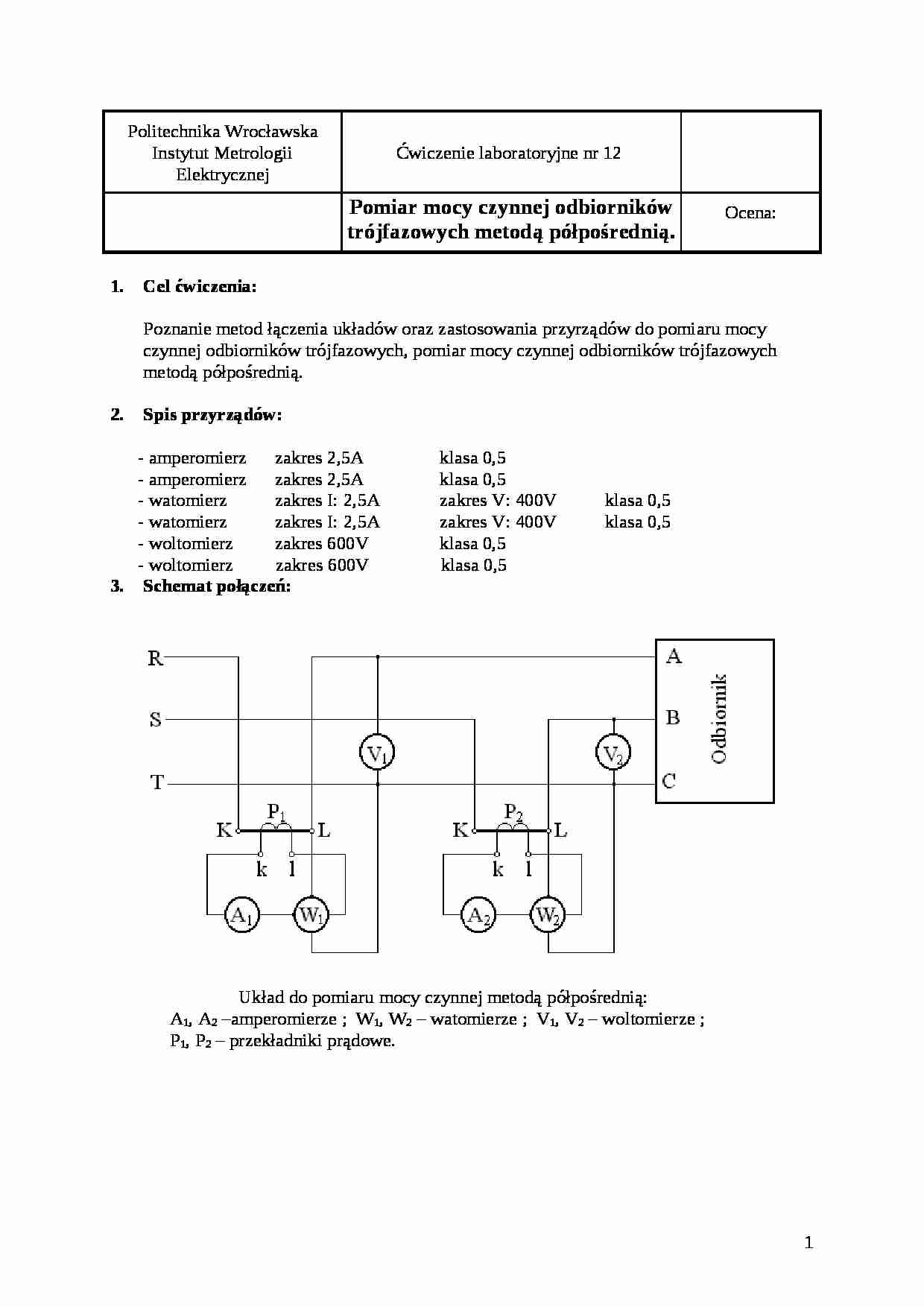

Politechnika Wrocławska Instytut Metrologii Elektrycznej
Ćwiczenie laboratoryjne nr 12 Pomiar mocy czynnej odbiorników trójfazowych metodą półpośrednią.
Ocena:
Cel ćwiczenia:
Poznanie metod łączenia układów oraz zastosowania przyrządów do pomiaru mocy czynnej odbiorników trójfazowych, pomiar mocy czynnej odbiorników trójfazowych metodą półpośrednią.
Spis przyrządów:
- amperomierz zakres 2,5A klasa 0,5
- amperomierz zakres 2,5A klasa 0,5
- watomierz zakres I: 2,5A zakres V: 400V klasa 0,5
- watomierz zakres I: 2,5A zakres V: 400V klasa 0,5
- woltomierz zakres 600V klasa 0,5
- woltomierz zakres 600V klasa 0,5
Schemat połączeń:
Układ do pomiaru mocy czynnej metodą półpośrednią:
A1, A2 -amperomierze ; W1, W2 - watomierze ; V1, V2 - woltomierze ; P1, P2 - przekładniki prądowe.
Tabele pomiarowe:
Pomiar prądów i napięć oraz mocy czynnej dla kilku obciążeń.
P1
I1
U1
Zakres I
Zakres U
Skala
Odczyt
Wynik
ΔP1 Zakres
Skala
Odczyt
Wynik
ΔI1 Zakres
Skala
Odczyt
Wynik
ΔU1 A
V
dz
dz
W
W
A
dz
dz
A
A
V
dz
dz
V
V
2,5
400
100
14,5
145
±5
2,5
100
20,1
0,50
±0,02
600
75
47,1
376,8
±3
2,5
400
100
51,2
512
±5
2,5
100
54,9
1,37
±0,02
600
75
47,1
376,8
±3
2,5
400
100
85,4
854
±5
2,5
100
90,9
2,27
±0,02
600
75
47,3
(…)
… woltomierza
- średnie wskazanie amperomierza
Błąd Uśr i Iśr policzyłem z różniczki zupełnej:
błąd pomiaru mocy pozornej
obliczam współczynnik mocy odbiornika
błąd względny pomiaru mocy czynnej:
najpierw dobieram błąd prądowy z tabeli w instrukcji:
15 A _ 100 %
3 ⋅ 0,5 _ x % stąd→ x = 10% ; dobieram więc δI = ± 0,5 i γ = ± 0,6 ⋅ 10-2 WNIOSKI
Metoda półpośrednia stosowana jest do odbiorników niskiego napięcia i dużej mocy. Ponieważ w metodzie tej stosuje się w układzie pomiarowym przekładniki prądowe, watomierze zastosowane do pomiarów reagują na prąd i przesunięcie fazowe prądu względem napięcia. Metoda tak jak i wszystkie jest obarczona błędami. Na błąd pomiaru mocy wpływ ma błąd modułu i błąd kątowy przekładników. Wpływ wartości prądu pierwotnego na przekładnię jest związany z nieliniowością…
… na urządzeniach rzeczywistych a nie idealnych. Błąd kątowy przekładnika związany jest z przesunięciem fazowym prądów I1 i I2, które nie jest równe 180°. Błąd ten określa dodatkowe przesunięcie fazowe między wektorem prądu I1 i odwróconym wektorem prądu I2. Stosunek prądów I1 do I2 był równy 3.
Przeprowadzone pomiary potwierdzają słuszność stosowania metody półpośredniej do pomiarów dużej mocy. Zmierzone wartości…
