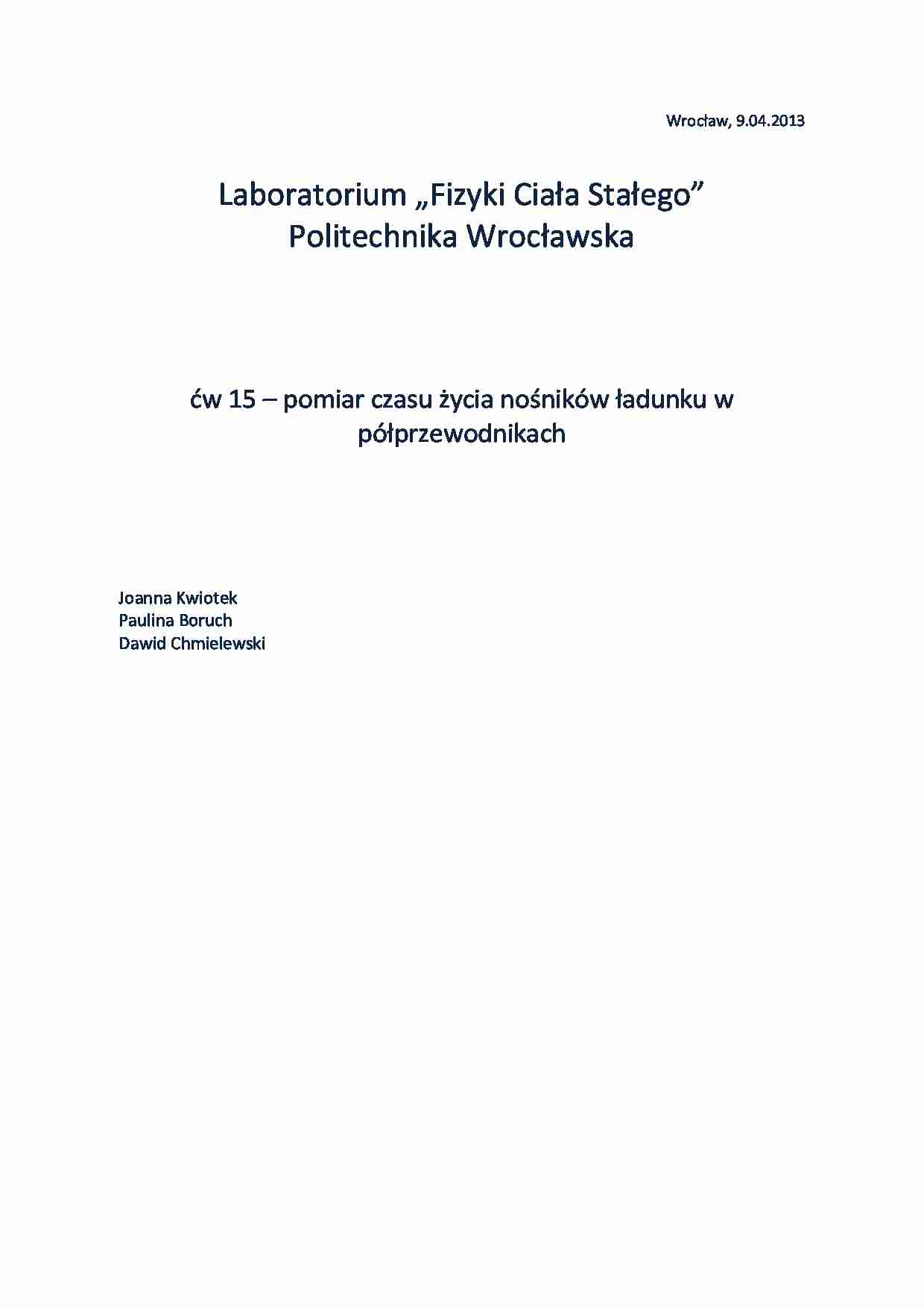

Pomiar czasu życia nośników ładunku w półprzewodnikach- ćwiczenie 15 - strona 1

Fragment notatki:

Wrocław, 9.04.2013
Laboratorium „Fizyki Ciała Stałego”
Politechnika Wrocławska
ćw 15 - pomiar czasu życia nośników ładunku w półprzewodnikach
Joanna Kwiotek Paulina Boruch
Dawid Chmielewski
Wstęp teoretyczny
Czas życia jest to parametr oparty na generacji i rekombinacji nośników. Znając czas życia nośników oszacować można stałą czasową przyrządów półprzewodnikowych.
Poznano różne metody oznaczania czasu życia nośników. Jednym z nich jest metoda zaniku fotoprzewodnictwa, polegająca na oświetlaniu próbki krótkotrwałymi impulsami świetlnymi. Na skutek rekombinacji nośników obserwuje się spadek przewodnictwa elektrycznego w czasie. Na podstawie tej zależności wyznaczyć można czas połówkowego zaniku. Kolejną metodą oznaczania czasu życia nośników jest badanie charakterystyki złącza p-n. Ideą procesu jest gwałtowna zmiana polaryzacji złącza z przepustowej na zaporową. Na oscyloskopie rejestrowana jest zmiana natężenia prądu w czasie, z której wyznaczyć można czas życia nośników. Metoda zaniku fotoprzewodnictwa - obliczenia
Czas życia nośników obliczono ze wzoru: Czas połówkowego zaniku T odczytano z krzywych zarejestrowanych na oscyloskopie.
dla próbki germanowej zasilanej napięciem 20V:
modulator amplitudy znacznie oddalony od próbki, częstotliwość 25,23 [1/s]
T = 2 [ms] stąd: 2,88 ms
modulator amplitudy ustawiony blisko próbki, częstotliwość 25,23 [1/s]
T = 200 [μs] stąd: dla próbki CdS zasilanej napięciem 10 V:
modulator amplitudy znacznie oddalony od próbki, częstotliwość 25,67 T = 2 [ms] stąd: modulator amplitudy ustawiony blisko próbki, częstotliwość 5,07
T = 2 [ms] stąd: Metoda badania charakterystyki złącza p-n
Czas życia nośników obliczono ze wzoru: Czas T będący przedziałem między momentem zmiany polaryzacji, a początkiem zaniku prądu odczytano z krzywych zarejestrowanych na oscyloskopie.

(…)

… od modulatora amplitudy. w naszym przypadku, gdy źródło światła ustawione jest blisko czas życia nośników jest o rząd wielkości mniejszy niż w przypadku ustawienia próbki daleko. W przypadku próbki CdS otrzymaliśmy identyczne wyniki, jednak modulator amplitudy ustawiony blisko źródła światła posiadał niższą częstotliwość. Bazując na wynikach dla próbki CdS oraz konkluzji odnośnie wpływu odległości wywnioskować…
