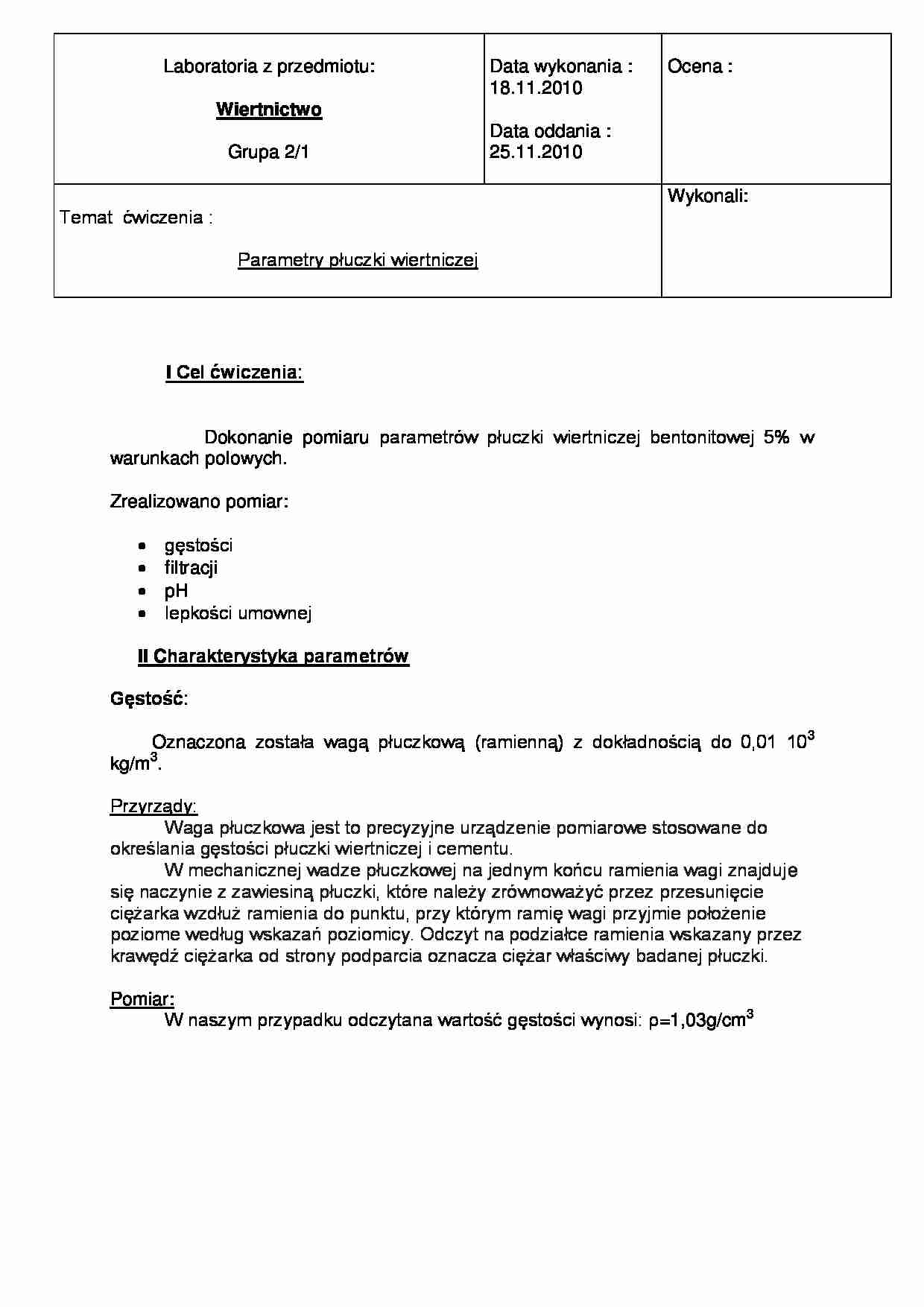

Laboratoria z przedmiotu:
Data wykonania :
18.11.2010
Ocena :
Wiertnictwo
Grupa 2/1
Data oddania :
25.11.2010
Wykonali:
Temat ćwiczenia :
Parametry płuczki wiertniczej
I Cel ćwiczenia:
Dokonanie pomiaru parametrów płuczki wiertniczej bentonitowej 5% w
warunkach polowych.
Zrealizowano pomiar:




gęstości
filtracji
pH
lepkości umownej
II Charakterystyka parametrów
Gęstość:
Oznaczona została wagą płuczkową (ramienną) z dokładnością do 0,01 103
kg/m .
3
Przyrządy:
Waga płuczkowa jest to precyzyjne urządzenie pomiarowe stosowane do
określania gęstości płuczki wiertniczej i cementu.
W mechanicznej wadze płuczkowej na jednym końcu ramienia wagi znajduje
się naczynie z zawiesiną płuczki, które należy zrównoważyć przez przesunięcie
ciężarka wzdłuż ramienia do punktu, przy którym ramię wagi przyjmie położenie
poziome według wskazań poziomicy. Odczyt na podziałce ramienia wskazany przez
krawędź ciężarka od strony podparcia oznacza ciężar właściwy badanej płuczki.
Pomiar:
W naszym przypadku odczytana wartość gęstości wynosi: ρ=1,03g/cm3
Lepkość umowna:
Zasada metody polega na umownym określeniu lepkości pomiarem czasu
wypływu płuczki z lejka polowego.
Przyrządy
Lejek polowy o średnicy górnego piersienia152mm i dolnej tulei 4,6
mm wyposażony w siatkę o oczkach 1,59mm i łącznej wysokości 356mm.
Lejek polowy powinien spełniać warunek mówiący, że czas wypływu 1000cm 3 wody
destylowanej o temp 20+- 3stopnie Celsjusza wynosi 27 +- 0,5 s.
Pomiar:
Suchy i czysty lejek należy napełnić do poziomu sita(ok. 1,5l) płuczką, a
następnie mierzymy czas wypływu 1000 cm3 płuczki.
Czas przepływu 1 litra płuczki przez lejek Marsha wynosi w naszym przypadku 110s.
Filtracja:
Pomiar polega na pomiarze objętości filtratu otrzymanego z prasy filtracyjnej.
Przyrządy:
Prasy filtracyjne są urządzeniami do separacji ciał stałych od cieczy.
Zawiesina przepływa przez tkaninę filtracyjną, na której zatrzymane zostaną ciała
stałe a ciecz przepływa. Z napływających cząstek po pewnym czasie na tkaninie
filtracyjnej wytwarza się placek filtracyjny. Tkanina filtracyjna i placek powodują opór
dla przepływu zawiesiny. Z narastaniem placka filtracyjnego potrzebne jest coraz
większe ciśnienie, aby przezwyciężyć ten opór. Gdy we wnętrzu prasy filtracyjnej
utworzy się zwarty placek filtracyjny, otwarcie spowoduje jego wypadnięcie.
Pomiar
Na danie suchego naczynia kładziemy sito i bibułę do sączenia. Następnie
wlewamy płuczkę w takiej ilości, aby jej poziom sięgał około 2 cm poniżej górnej
krawędzi naczynia. Pod rurką odpływową umieszczamy suchy cylinder pomiarowy
dla odbioru filtratu. Nakładamy i dociskamy pokrywę, po czym należy wywrzeć na
płuczkę znajdującą się w prasie, ciśnienie. Po 7 min mierzymy objętość filtratu z
dokładnością do 0,1 ml. i przemnażamy go przez dwa przyjmując ją jako miarę
filtracji.
Objętość filtratu uzyskana z naszych pomiarów płuczki wynosi: 24ml
pH:
Pomiar pH polega na oznaczeniu wartości pH metodą kalorymetryczną przy
użyciu papierków wskaźnikowych ... zobacz całą notatkę
