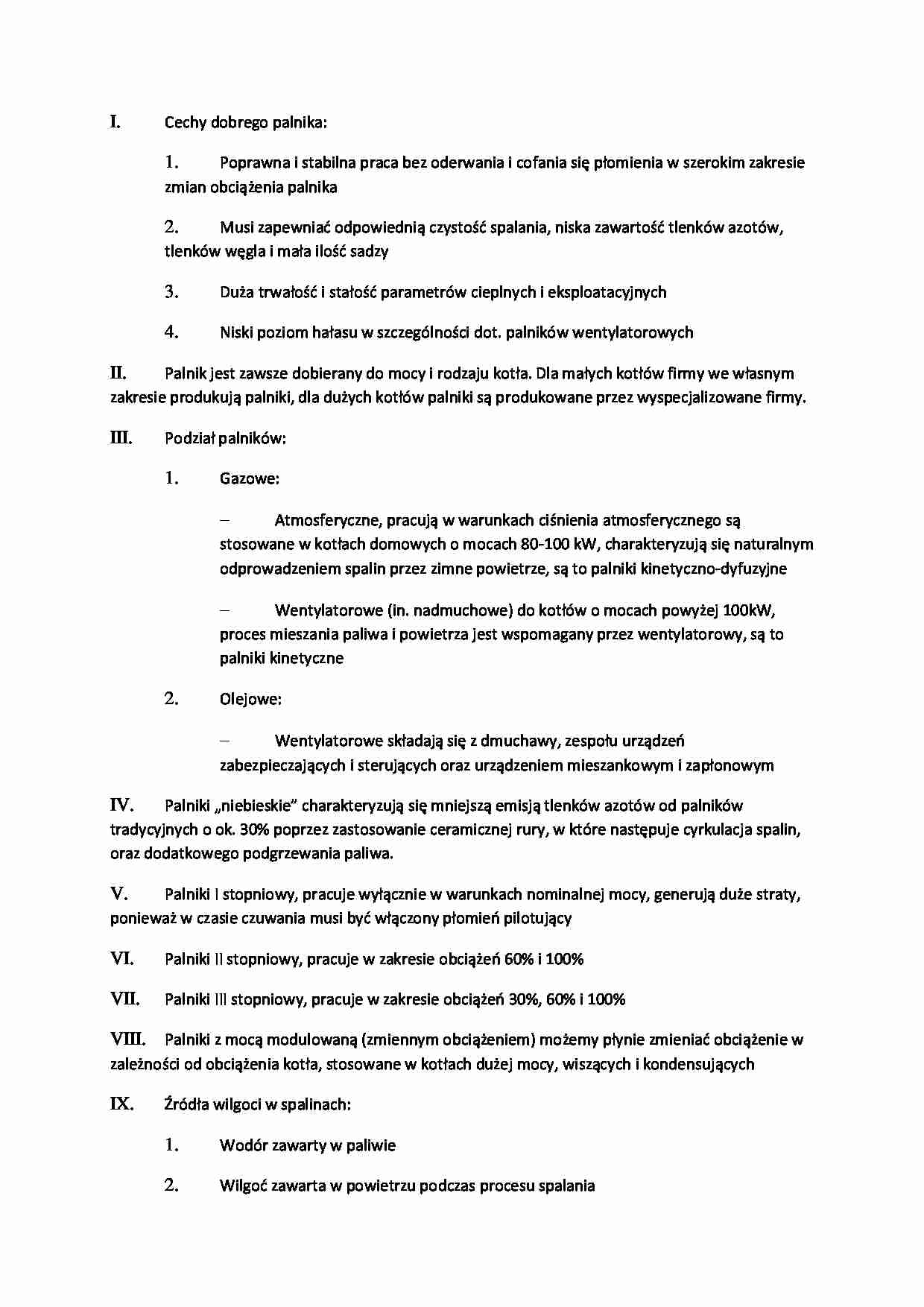

Cechy dobrego palnika:
Poprawna i stabilna praca bez oderwania i cofania się płomienia w szerokim zakresie zmian obciążenia palnika
Musi zapewniać odpowiednią czystość spalania, niska zawartość tlenków azotów, tlenków węgla i mała ilość sadzy
Duża trwałość i stałość parametrów cieplnych i eksploatacyjnych
Niski poziom hałasu w szczególności dot. palników wentylatorowych
Palnik jest zawsze dobierany do mocy i rodzaju kotła. Dla małych kotłów firmy we własnym zakresie produkują palniki, dla dużych kotłów palniki są produkowane przez wyspecjalizowane firmy.
Podział palników:
Gazowe:
Atmosferyczne, pracują w warunkach ciśnienia atmosferycznego są stosowane w kotłach domowych o mocach 80-100 kW, charakteryzują się naturalnym odprowadzeniem spalin przez zimne powietrze, są to palniki kinetyczno-dyfuzyjne
Wentylatorowe (in. nadmuchowe) do kotłów o mocach powyżej 100kW, proces mieszania paliwa i powietrza jest wspomagany przez wentylatorowy, są to palniki kinetyczne
Olejowe:
Wentylatorowe składają się z dmuchawy, zespołu urządzeń zabezpieczających i sterujących oraz urządzeniem mieszankowym i zapłonowym Palniki „niebieskie” charakteryzują się mniejszą emisją tlenków azotów od palników tradycyjnych o ok. 30% poprzez zastosowanie ceramicznej rury, w które następuje cyrkulacja spalin, oraz dodatkowego podgrzewania paliwa.
Palniki I stopniowy, pracuje wyłącznie w warunkach nominalnej mocy, generują duże straty, ponieważ w czasie czuwania musi być włączony płomień pilotujący
Palniki II stopniowy, pracuje w zakresie obciążeń 60% i 100%
Palniki III stopniowy, pracuje w zakresie obciążeń 30%, 60% i 100%
Palniki z mocą modulowaną (zmiennym obciążeniem) możemy płynie zmieniać obciążenie w zależności od obciążenia kotła, stosowane w kotłach dużej mocy, wiszących i kondensujących
Źródła wilgoci w spalinach:
Wodór zawarty w paliwie
Wilgoć zawarta w powietrzu podczas procesu spalania
Wilgoć zawarta w paliwie
Kierunki rozwoju palników:
Podwyższenie sprawności spalania mające na celu zużycie jak najmniejszej ilości paliwa poprzez usprawnienie ujednolicenia mieszanki palnej
Rozciągnięcie procesu spalania na dużej powierzchni, np. mikropłomienie
Obniżenie zawartości tlenów azotów poprzez skrócenie czasu przebywania produktu spalania w strefie wysokich temperatur
Parametry brane pod uwagę podczas doboru palnika:
Olejowego:
Wydajność palnika
- nominalna moc cieplna kotła - nominalna sprawność termiczna kotła
(…)
… - wartość opałowa paliwa
Tryb pracy kotła
Rodzaj oleju
Sposób zasilania palników w olej (instalacja jednorurowa składająca się tylko z przewodu ssawnego, spaliny przechodzą przez filtr olejowy zawarty między palnikiem a zbiornikiem olejowym; instalacja dwururowa składa się z przewodu tłocznego i ssawnego)
Cechy konstrukcyjne kotła
Gazowego:
Wydajność palnika
Tryb pracy kotła
Rodzaj gazu
Ciśnienie…
... zobacz całą notatkę
