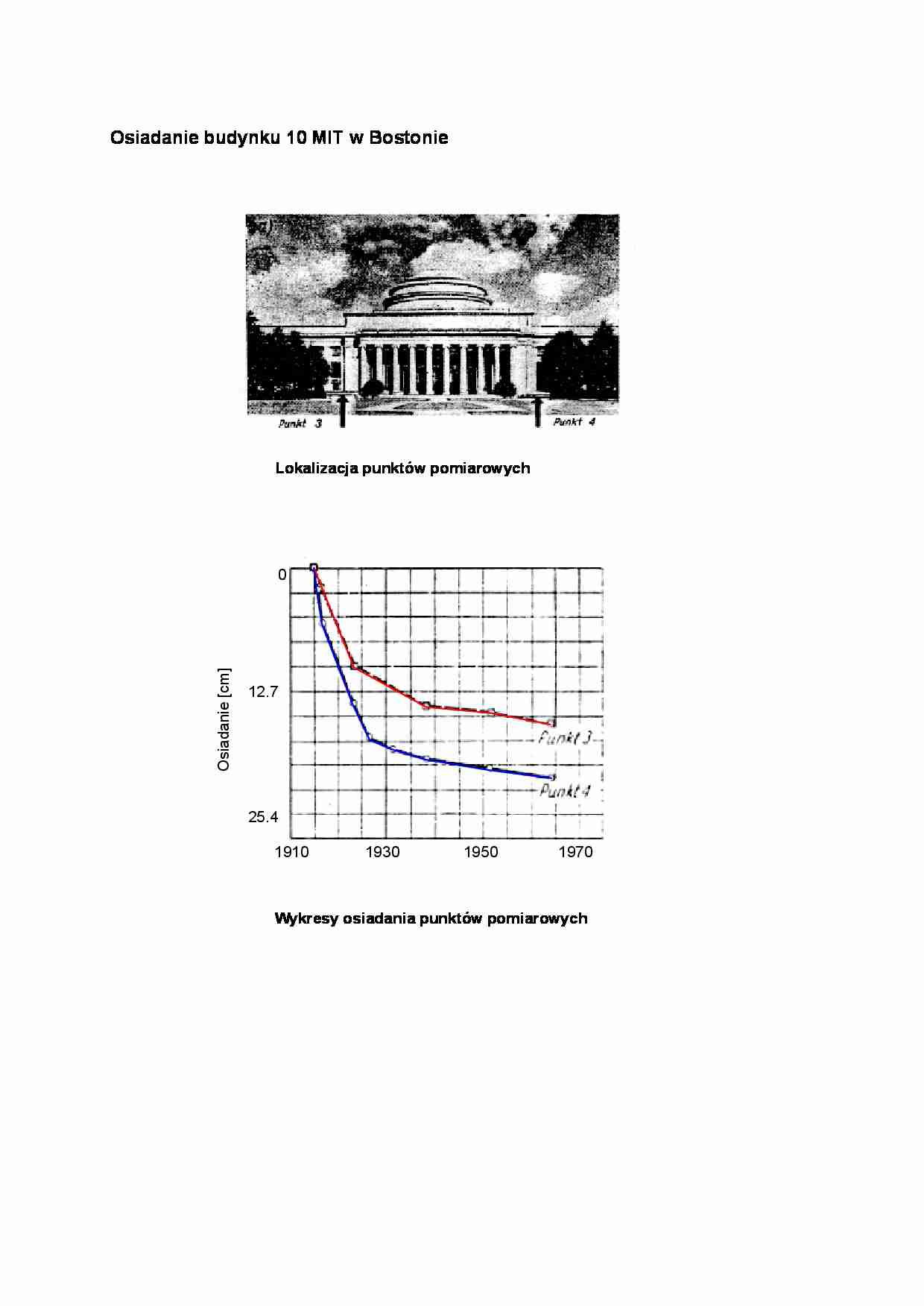

Osiadanie budynku 10 MIT w Bostonie Lokalizacja punktów pomiarowych Wykresy osiadania punktów pomiarowych 1910 1950 1930 1970 0 12.7 25.4 O si ad an ie  [ cm ] Q czas Ciśnienie wody u=Q/F u [Pa] s [Pa] Naprężenie sprężyny s=0 woda tłok sprężyna Q otwór czas Naprężenie sprężyny Ciśnienie wody to tk u=Q/F s=Q u [Pa] s [Pa] Przebieg procesu konsolidacji w warstwie półotwartej Grunt ściśliwy Piasek Warstwa nieprzepuszczalna z 0 Ds u T=T1 T=Tk T=T2 T=To z Ds A B C Schemat obciążenia gruntu Rozkład nadciśnienia porowego Przebieg procesu konsolidacji warstwy otwartej Grunt ściśliwy Piasek Piasek z 0 Ds u T=T1 T=Tk T=T2 T=To z Ds A B C Schemat obciążenia gruntu Rozkład nadciśnienia porowego Wyznaczenie czasów konsolidacji dla różnych stopni konsolidacji próbki edometrycznej 2 3 5 2 3 5 2 3 5 2 3 5 1 10 100 1000 10000 Czas [min] 18.2 18.4 18.6 18.8 19.2 19.4 19.6 19.8 18.0 19.0 20.0 W ys ok o ść  p ró bk i [ m m ] KRZYWA KONSOLIDACJI 50 - 100 kPa Sk=0.1 Sk=0.2 Sk=0.3 Sk=0.6 Sk=0.7 Sk=0.8 Sk=0.9 Sk=0.4 Sk=0.5 tk=54 min t90=14 min Założenia teorii konsolidacji jednoosiowej Terzaghiego (1925): ·   Grunt jest jednorodny i całkowicie nasycony wodą. ·   Szkielet gruntowy oraz woda są całkowicie nieściśliwe. ·   Ruch wody odbywa się zgodnie z prawem Darcy. ·   Współczynnik filtracji oraz moduł ściśliwości gruntu jest stały w ciągu całego procesu konsolidacji. ·   Warstwa gruntu podlegająca konsolidacji posiada nieograniczoną rozciągłość, przepływ wody odbywa się w kierunku prostopadłym do warstwy. ·   Powodem powolnego przebiegu procesu konsolidacji jest wyłącznie mała wodoprzepuszczalność gruntu, a nie inne opory. Równanie konsolidacji jednoosiowej: 2 2 z u c t u v  ¶ ¶ = ¶ ¶ w o v kM c g = Rozwiązania równania konsolidacji jednoosiowej: ) exp( sin 2 1 2 0 v m kv T M H Mz M S - - = å ¥ = ) exp( 2 1 2 0 2 v m kv T M M S - - = å ¥ = 2 H t c T v v  = ;              ) 1 2 ( 2 + = m M p Zależność stopnia konsolidacji i nadciśnień porowych w zależności od stosunku z/h i od Tv Drenaż pionowy d De D De d D D Siatka trójkątna (równoboczna) Siatka kwadratowa De = 1.05D De = 1.128D Nomogram do wymiarowania drenażu pionowego Nomogram do wymiarowania drenażu pionowego, dla Sk = 0.9

(…)

… odbywa się zgodnie z prawem Darcy.
· Współczynnik filtracji oraz moduł ściśliwości gruntu jest stały w
ciągu całego procesu konsolidacji.
· Warstwa gruntu podlegająca konsolidacji posiada
nieograniczoną rozciągłość, przepływ wody odbywa się w
kierunku prostopadłym do warstwy.
· Powodem powolnego przebiegu procesu konsolidacji jest
wyłącznie mała wodoprzepuszczalność gruntu, a nie inne opory.
Równanie…
