Grzegorz Zdziebło 01.04.2009
Krzysztof Warzecha Gr P6 zespół F lab 8

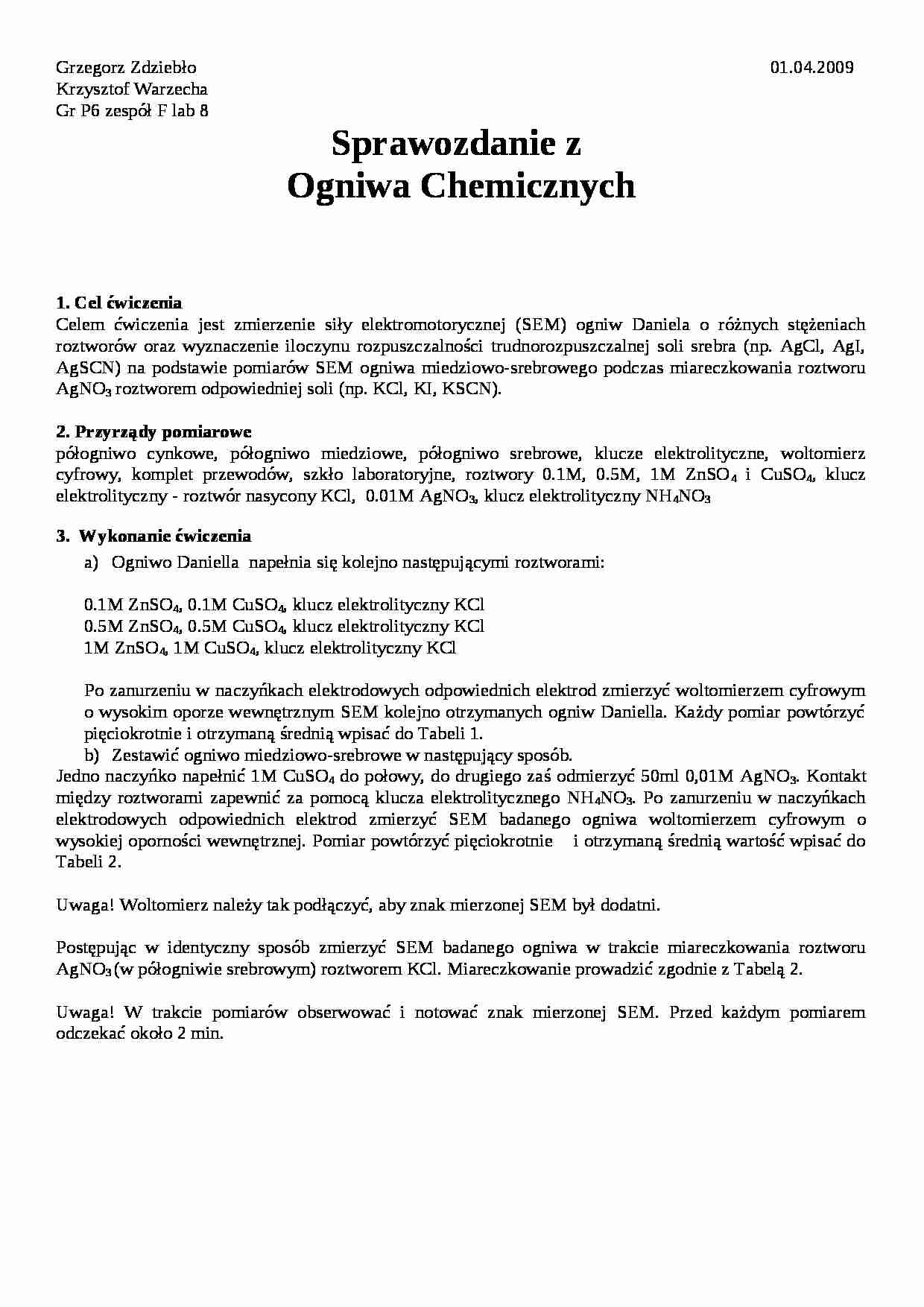

Sprawozdanie z Ogniw a Chemicznych 1 . Cel ćwiczenia Celem ćwiczenia jest zmierzenie siły elektromotorycznej (SEM) ogniw Daniela o różnych stężeniach roztworów oraz wyznaczenie iloczynu rozpuszczalności trudnorozpuszczalnej soli srebra (np. AgCl, AgI, AgSCN) na podstawie pomiarów SEM ogniwa miedziowo-srebrowego podczas miareczkowania roztworu AgNO 3 roztworem odpowiedniej soli (np. KCl, KI, KSCN). 2. Przyrządy pomiarowe półogniwo cynkowe, półogniwo miedziowe, półogniwo srebrowe, klucze elektrolityczne, woltomierz cyfrowy, komplet przewodów, szkło laboratoryjne, roztwory 0.1M, 0.5M, 1M ZnSO 4 i CuSO 4 , klucz elektrolityczny - roztwór nasycony KCl, 0.01M AgNO 3 , klucz elektrolityczny NH 4 NO 3 3. Wykonanie ćwiczenia Ogniwo Daniella napełnia się kolejno następującymi roztworami:
0.1M ZnSO 4 , 0.1M CuSO 4 , klucz elektrolityczny KCl
0.5M ZnSO 4 , 0.5M CuSO 4 , klucz elektrolityczny KCl
1M ZnSO 4 , 1M CuSO 4 , klucz elektrolityczny KCl
Po zanurzeniu w naczyńkach elektrodowych odpowiednich elektrod zmierzyć woltomierzem cyfrowym o wysokim oporze wewnętrznym SEM kolejno otrzymanych ogniw Daniella. Każdy pomiar powtórzyć pięciokrotnie i otrzymaną średnią wpisać do Tabeli 1.
Zestawić ogniwo miedziowo-srebrowe w następujący sposób. Jedno naczyńko napełnić 1M CuSO 4 do połowy, do drugiego zaś odmierzyć 50ml 0,01M AgNO 3 . Kontakt między roztworami zapewnić za pomocą klucza elektrolitycznego NH 4 NO 3 . Po zanurzeniu w naczyńkach elektrodowych odpowiednich elektrod zmierzyć SEM badanego ogniwa woltomierzem cyfrowym o wysokiej oporności wewnętrznej. Pomiar powtórzyć pięciokrotnie i otrzymaną średnią wartość wpisać do Tabeli 2.
Uwaga! Woltomierz należy tak podłączyć, aby znak mierzonej SEM był dodatni. Postępując w identyczny sposób zmierzyć SEM badanego ogniwa w trakcie miareczkowania roztworu AgNO 3 (w półogniwie srebrowym) roztworem KCl. Miareczkowanie prowadzić zgodnie z Tabelą 2.
Uwaga! W trakcie pomiarów obserwować i notować znak mierzonej SEM. Przed każdym pomiarem odczekać około 2 min. 4. Opracowanie wyników Obliczenie i porównanie z dla ogniwa Daniela oraz oszacowanie rząd wielkości potencjałów dyfuzyjnych
Stężenie
[V]
[V]
0,1
1,0986
0,1
1,097
0,1
1,094
0,1
1,095
0,1
1,093
0,1 =1,09552
0,5
(…)
… Zdziebło 01.04.2009
Krzysztof Warzecha Gr P6 zespół F lab 8
Wyznaczanie współczynników aktywności z pomiarów SEM
1. Cel ćwiczenia
Celem ćwiczenia jest wyznaczenie średnich współczynników aktywności jonów w wodnych roztworach kwasu solnego na podstawie pomiarów siły elektromotorycznej ogniwa zbudowanego z dwóch elektrod odwracalnych względem jonów badanego elektrolitu.
2. Przyrządy i odczynniki
Woltomierz…
… i naczyńka - analogicznie jak w punkcie 1, tj. zbudować nowe ogniwo. Postępując w ten sam sposób przeprowadzić pomiary siły elektromotorycznej dla serii roztworów HCl o stężeniach: 0,05M, 0,025M, 0,0125M, 0,00625M, 0,00312M.
4. Opracowanie wyników
Wyniki pomiarów
Stężenie [M]
SEM [V]
0,05
0,2530
0,025
0,0231
0,0125
0,1941
0,00625
0,1810
0,00312
0,1520
Obliczam współczynnik aktywności teoretyczny z prawa…
… Deby'a-Huckela
Wzory:
Gdzie
A-stała 0,509 mol-1/2dm3/2 z+z -wartościowość jonów
I-siła jonowa dana wzorem Z tego wzoru wynika, że
2. Z równania:
Wykreślam lewą stronę równania w funkcji stężenia c
Stężenie [M]
0,05
0,419996
0,025
0,221806
0,0125
0,421951
0,00625
0,446197
0,00312
0,45149
Dla wykresu odrzuciliśmy wynik pomiaru 0,025 który może wynikać z błędnego pomiaru
Wykres:
Z wzoru dla linii trendu…
... zobacz całą notatkę
