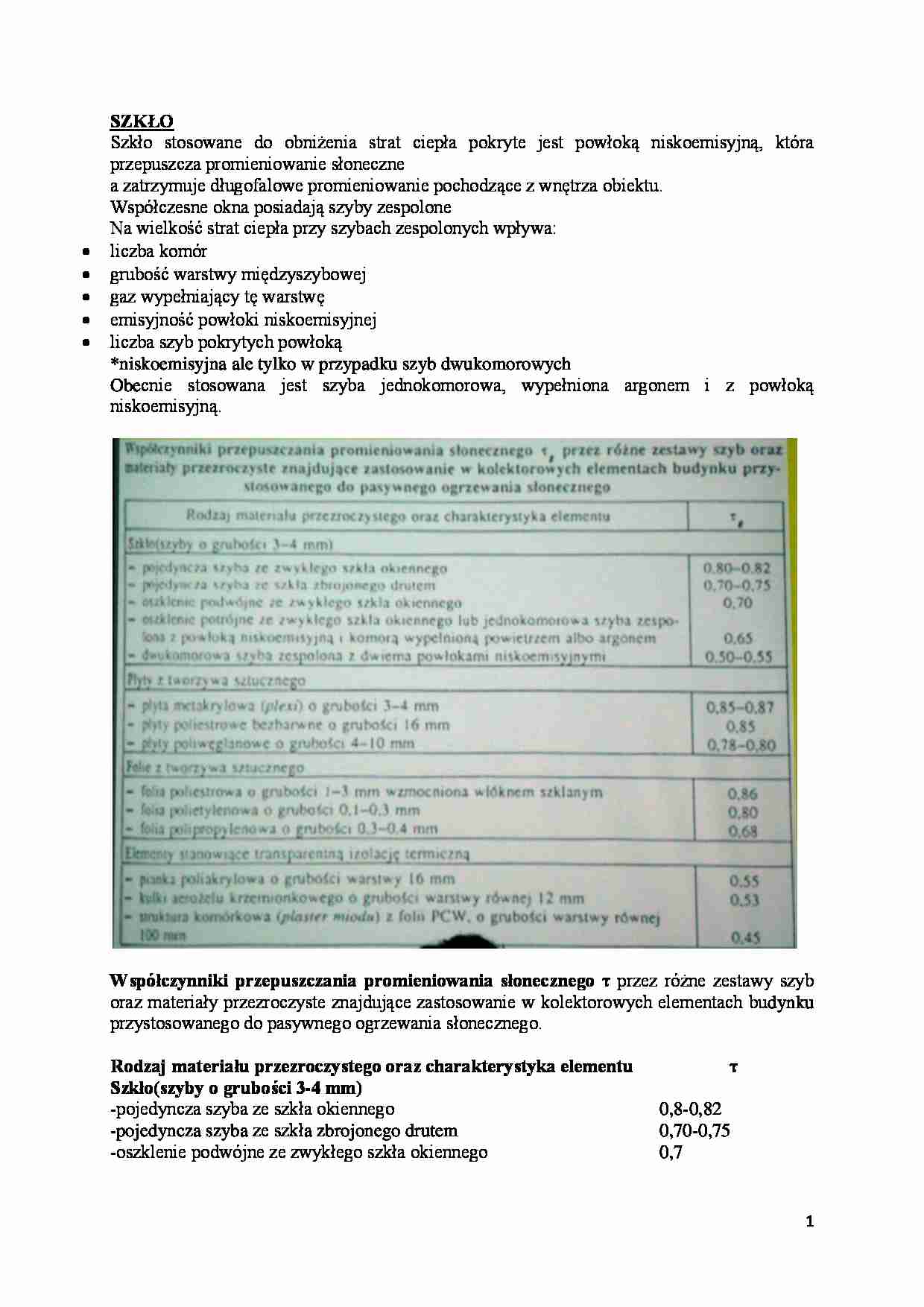

SZKŁO
Szkło stosowane do obniżenia strat ciepła pokryte jest powłoką niskoemisyjną, która przepuszcza promieniowanie słoneczne a zatrzymuje długofalowe promieniowanie pochodzące z wnętrza obiektu.
Współczesne okna posiadają szyby zespolone Na wielkość strat ciepła przy szybach zespolonych wpływa: liczba komór
grubość warstwy międzyszybowej
gaz wypełniający tę warstwę emisyjność powłoki niskoemisyjnej
liczba szyb pokrytych powłoką *niskoemisyjna ale tylko w przypadku szyb dwukomorowych
Obecnie stosowana jest szyba jednokomorowa, wypełniona argonem i z powłoką niskoemisyjną.
Współczynniki przepuszczania promieniowania słonecznego τ przez różne zestawy szyb oraz materiały przezroczyste znajdujące zastosowanie w kolektorowych elementach budynku przystosowanego do pasywnego ogrzewania słonecznego.
Rodzaj materiału przezroczystego oraz charakterystyka elementu τ Szkło(szyby o grubości 3-4 mm)
-pojedyncza szyba ze szkła okiennego 0,8-0,82
-pojedyncza szyba ze szkła zbrojonego drutem 0,70-0,75
-oszklenie podwójne ze zwykłego szkła okiennego 0,7
-oszklenie potrójne ze zwykłego szkła okiennego lub jednokomorowa szyba zespolona z powloką niskoemisyjną i komorą wypełnioną powietrzem lub argonem 0,65
-dwukomorowa szyba zespolona z dwiema powłokami niskoemisyjnymi 0,5-0,55
Płyty z tworzywa sztucznego
-płyta metakrylowa(plexi) o grubości 3-4 mm 0,85-0,87
-płyty poliestrowe bezbarwne o grubości 16 mm 0,85
-płyty poliwęglowe o grubości 4-10 mm 0,78-0,80
Folie z tworzywa sztucznego
- folia poliestrowa o grubości 1-3 mm wzmocniona włóknem szklanym 0,86
- folia polietylenowa o grubości 0,1-0,3 mm 0,80
- folia polipropylenowa o grubości 0,3-0,4mm 0,68
Elementy stanowiące transparentną izolacje termiczną -pianka poliakrylowa o grubości warstwy 16mm 0,55
-kulki aerożelu krzemionkowego o grubości warstwy równej 12 mm 0,53
-struktura komórkowa (plaster miodu) z folii PCV o grubości warstwy równej 100 mm 0,45
Energia promieniowania słonecznego
Słońce jest centralnym ciałem naszego układu planetarnego.
Ogrzewa i oświetla Ziemię, stanowiąc źródło życia i energii;
Jest najbliższą gwiazdą, jedyną którą można obserwować jako tarczę.
Słońce jest kulą gazową która istnieje trwale dzięki siłom grawitacji.
Światło biegnie ze słońca do Ziemi 8 min 19 s.
Masa Słońca przewyższa 745 razy masę wszystkich planet
Masę Ziemi przekracza 333 tys. Razy
Świecąca powierzchnia Słońca nazywa się fotosferą
Co sekundę Słońce przetwarza około 600 mln ton wodoru na około 400 mln ton Helu
(…)
…- ) [stopnie]
cos =sinδ*sinϕ*cosβ-sinδ*cosϕ*sinβ*cosγ+cosσ*cosϕ*cosβ*cosω +cosδ*sinϕ*sinβ*cosω*cosγ+ +cosδ*sinβ*sinγ*sinω
-kąt padania promieniowania na powierzchnię ściany, mierzony między kierunkiem promieniowania bezpośredniego a normalną do ściany
β- pochylenie ściany względem horyzontu,
γ- azymut ściany, odchylenie od lokalnego południka mierzone względem kierunku południowego, na wschód - ujemne…
… słoneczny, odchylenie rzutu kierunku bezpośredniego promieniowania słonecznego na powierzchnie Ziemi od kierunku południowego, wschodnie - ujemne, zachodnie- dodatnie. - kąt padania promieniowania na powierzchnię ściany mierzony między kierunkiem promieniowania bezpośredniego a normalną do ściany.
Kąt padania promieniowania słonecznego na dowolnie usytuowaną powierzchnię określoną
ϕ- szerokość geograficzna…
… korekcyjny dla promieniowania bezpośredniego = -kąt padania promieniowania na powierzchnię ściany, mierzony między kierunkiem promieniowania bezpośredniego a normalną do ściany
-kąt zenitu
-współczynnik korekcyjny dla promieniowania dyfuzyjnego
= współczynnik korekcyjny dla promieniowania odbitego
-współczynnik refleksyjności podłoża odbijającego = Refleksyjność dyfuzyjna powierzchni dla promieniowania…
… cięższych.
Głównym źródłem energii promieniowania słonecznego jest proces powstawania helu z wodoru.
Do zbudowania jednego jądra atomowego helu potrzebne są cztery jądra atomowe wodoru.
Suma mas czterech protonów jest o 0,7 % większa od masy jądra helu , a więc taki ułamek masy protonów przy budowie jąder atomowych helu przechodzi w inną formę materii-promieniowanie.
DEFEKT MASY- E=Δm Przy tworzeniu…
…, na zachód - dodatnie Φ szerokość geograficzna
δ- deklinacja słoneczna - kątowe położenie Słońca w południe astronomiczne względem płaszczyzny równika(-23,45≤σ≤+23,45)
W szczególności dla ściany poziomej, dla β=0 stopni
cos =sinδ*sinϕ*1+0+cosδ*cosϕ*1*cosω+0+0 (=cos ) (*)
kąt zenitu
- wysokośc Słońca =90 stopni- Godzina wschodu Słońca I długości dnia
Podstawiając =0° ze wzoru(*) otrzymuje się wyrażenie…
