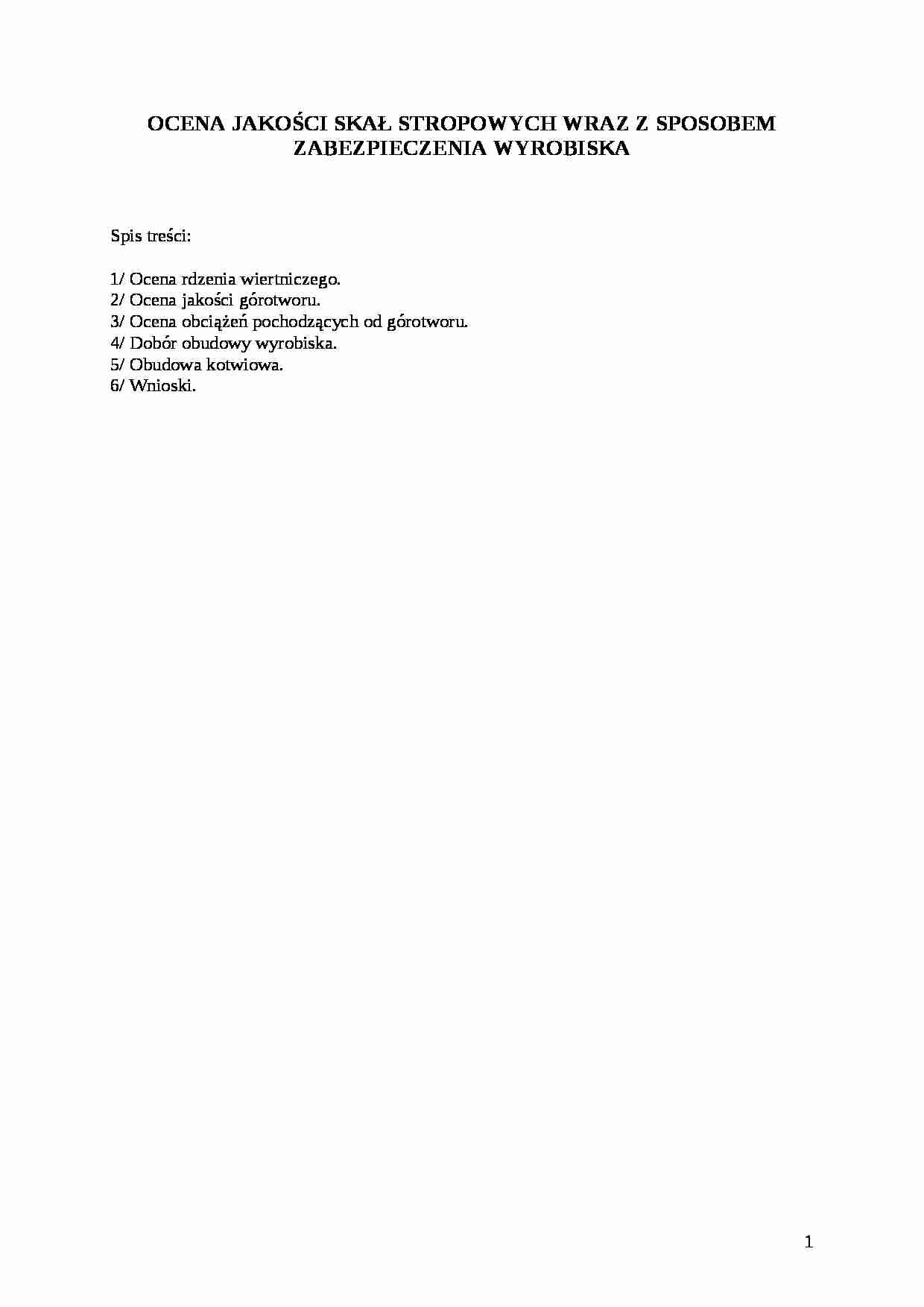

Ocena jakości skła stropowych wraz ze sposobem zabezpieczenia wyrobiska - wykład - strona 1 Ocena jakości skła stropowych wraz ze sposobem zabezpieczenia wyrobiska - wykład - strona 2 Ocena jakości skła stropowych wraz ze sposobem zabezpieczenia wyrobiska - wykład - strona 3

Fragment notatki:

OCENA JAKOŚCI SKAŁ STROPOWYCH WRAZ Z SPOSOBEM ZABEZPIECZENIA WYROBISKA
Spis treści:
1/ Ocena rdzenia wiertniczego.
2/ Ocena jakości górotworu.
3/ Ocena obciążeń pochodzących od górotworu.
4/ Dobór obudowy wyrobiska.
5/ Obudowa kotwiowa.
6/ Wnioski.
1/ Ocena rdzenia wiertniczego
Jakość skał stropowych wg otworu G-34 (zał. 1), lokalizacja: chodnik W-11, 1000 mb, partia W-1, pokład 357/1 KWK „Pniówek”. W/w otwór posiada długość 6,0 m i średnicę 35,0 mm.
Ocena rdzenia wiertniczego G - 34.
Tabela 1
Lp.
Odcinek rdzenia
Rodzaj skały
Ilość odcinków
Łączna długość odcinków 2d [m]
RQD [%]
Uzysk rdzenia [%]
1.
0-1
Łupek ilasty zawęglony 33
0,3
30
96
2.
1-2
Łupek ilasty zawęglony
25
0,5
50
97
3.
2-3
Łupek ilasty zawęglony
4
0,99
99
100
4.
3-4
Łupek ilasty zawęglony
16
0,58
58
96
5.
4-5
Łupek ilasty zawęglony
63
0,21
21
96
6.
5-6
Łupek ilasty zawęglony
20
0,33
33
93
Suma/Średnia
161
2,91
48,5
96
Wskaźnik RQD = 48,5 %
dla 3 m odcinka RQD3m= 60 %
Odstęp spękań Os = 0,037 m = 3,7 cm
dla 3 m odcinka Os (3m) = 0,048 m = 4,8 cm
Uzysk rdzenia = 96 %
dla 3 m odcinka = 97,6%


(…)

… na rozciąganie Rr = 6 MPa
Liczba Poissona ν = 0,25
a) Wg Protodiakonowa
Qs = 248,3 kN/m Obciążenie jednostkowe = q = 49,7 kN/m2 b) Wg Sałustowicza
n = = 1,4
Q = 179,2 kN/m
q = 35,8 kN/m2 c) Wg Boreckiego
gdzie: k = 0
Rs= 10 * R
R2 = 2,4 m
g = 9,81 m/s2 - przyspieszenie ziemskie
= γ = 25 kN/m3 - ciężar objętościowy przy założeniu że k = 0 człon równania zeruje się i nie będzie występował w końcowych obliczeniach…
…, natomiast najmniej ekonomiczny przy zastosowaniu teorii Bartona - Krok obudowy najmniejszy. Biorąc pod uwagę kotwiowanie wyrobisk korytarzowych najbardziej ekonomiczne jest zastosowanie teorii Sałstonowicza, najmniej korzystne jest zastosowanie teorii Bartona oczywiście ze względów ekonomicznych, stosowanie takiej obudowy jest tańsze od tradycyjnej ŁP o ok. 40%, wymaga jednak wykonania odrębnego projektu…
