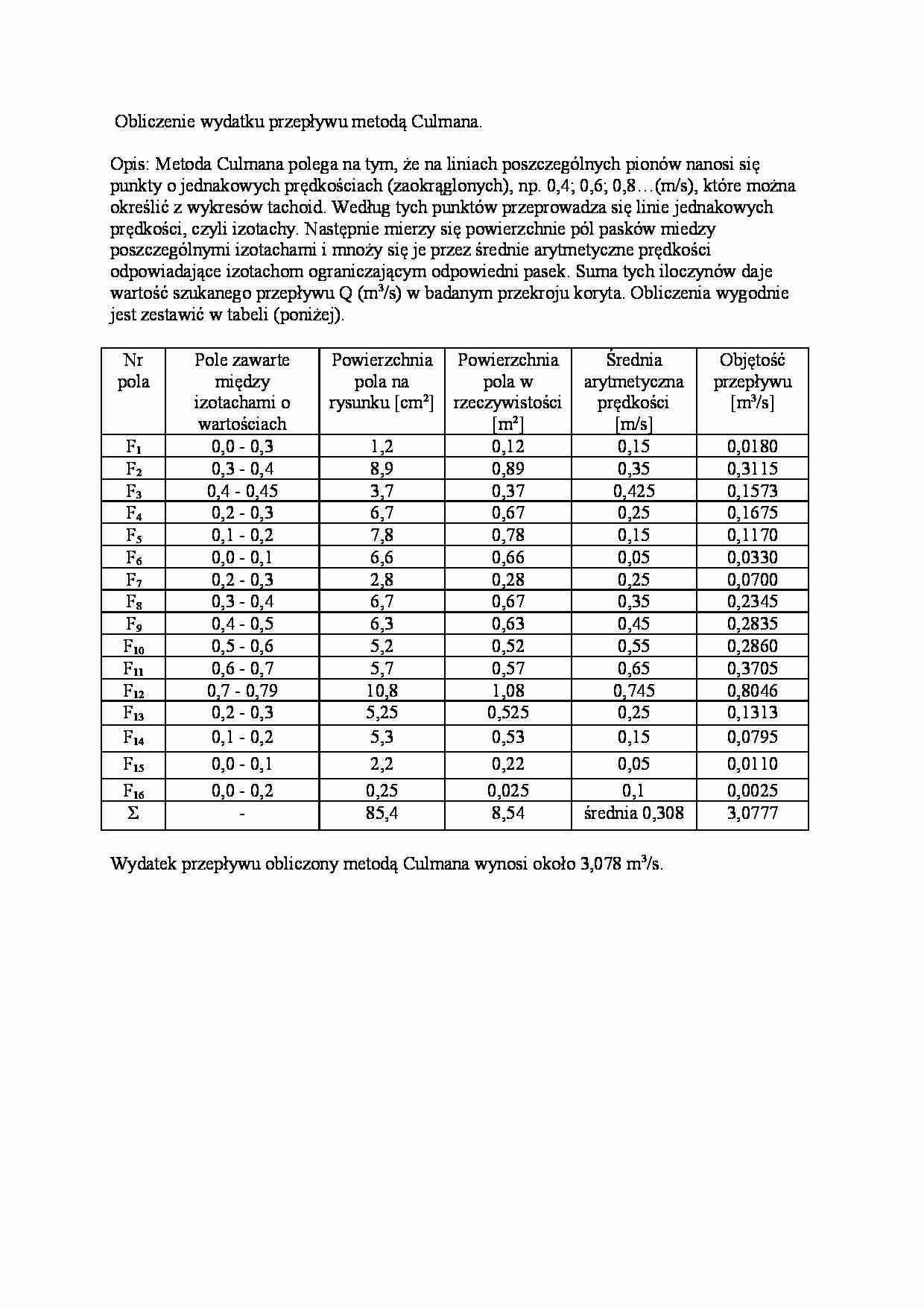

Obliczenie wydatku przepływu metodą Culmana - omówienie

 Obliczenie wydatku przepływu metodą Culmana. Opis: Metoda Culmana polega na tym, że na liniach poszczególnych pionów nanosi się  punkty o jednakowych prędkościach (zaokrąglonych), np. 0,4; 0,6; 0,8…(m/s), które można  określić z wykresów tachoid. Według tych punktów przeprowadza się linie jednakowych  prędkości, czyli izotachy. Następnie mierzy się powierzchnie pól pasków miedzy  poszczególnymi izotachami i mnoży się je przez średnie arytmetyczne prędkości  odpowiadające izotachom ograniczającym odpowiedni pasek. Suma tych iloczynów daje  wartość szukanego przepływu Q (m3/s) w badanym przekroju koryta. Obliczenia wygodnie  jest zestawić w tabeli (poniżej). Wydatek przepływu obliczony metodą Culmana wynosi około 3,078 m3/s. Nr  pola Pole zawarte  między  izotachami o  wartościach Powierzchnia  pola na  rysunku [cm2] Powierzchnia  pola w  rzeczywistości  [m2] Średnia  arytmetyczna  prędkości  [m/s] Objętość  przepływu  [m3/s] F1 0,0 - 0,3 1,2 0,12 0,15 0,0180 F2 0,3 - 0,4 8,9 0,89 0,35 0,3115 F3 0,4 - 0,45 3,7 0,37 0,425 0,1573 F4 0,2 - 0,3 6,7 0,67 0,25 0,1675 F5 0,1 - 0,2 7,8 0,78 0,15 0,1170 F6 0,0 - 0,1 6,6 0,66 0,05 0,0330 F7 0,2 - 0,3 2,8 0,28 0,25 0,0700 F8 0,3 - 0,4 6,7 0,67 0,35 0,2345 F9 0,4 - 0,5 6,3 0,63 0,45 0,2835 F10 0,5 - 0,6 5,2 0,52 0,55 0,2860 F11 0,6 - 0,7 5,7 0,57 0,65 0,3705 F12 0,7 - 0,79 10,8 1,08 0,745 0,8046 F13 0,2 - 0,3 5,25 0,525 0,25 0,1313 F14 0,1 - 0,2 5,3 0,53 0,15 0,0795 F15 0,0 - 0,1 2,2 0,22 0,05 0,0110 F16 0,0 - 0,2 0,25 0,025 0,1 0,0025 Σ - 85,4 8,54 średnia 0,308 3,0777 ... zobacz całą notatkę
