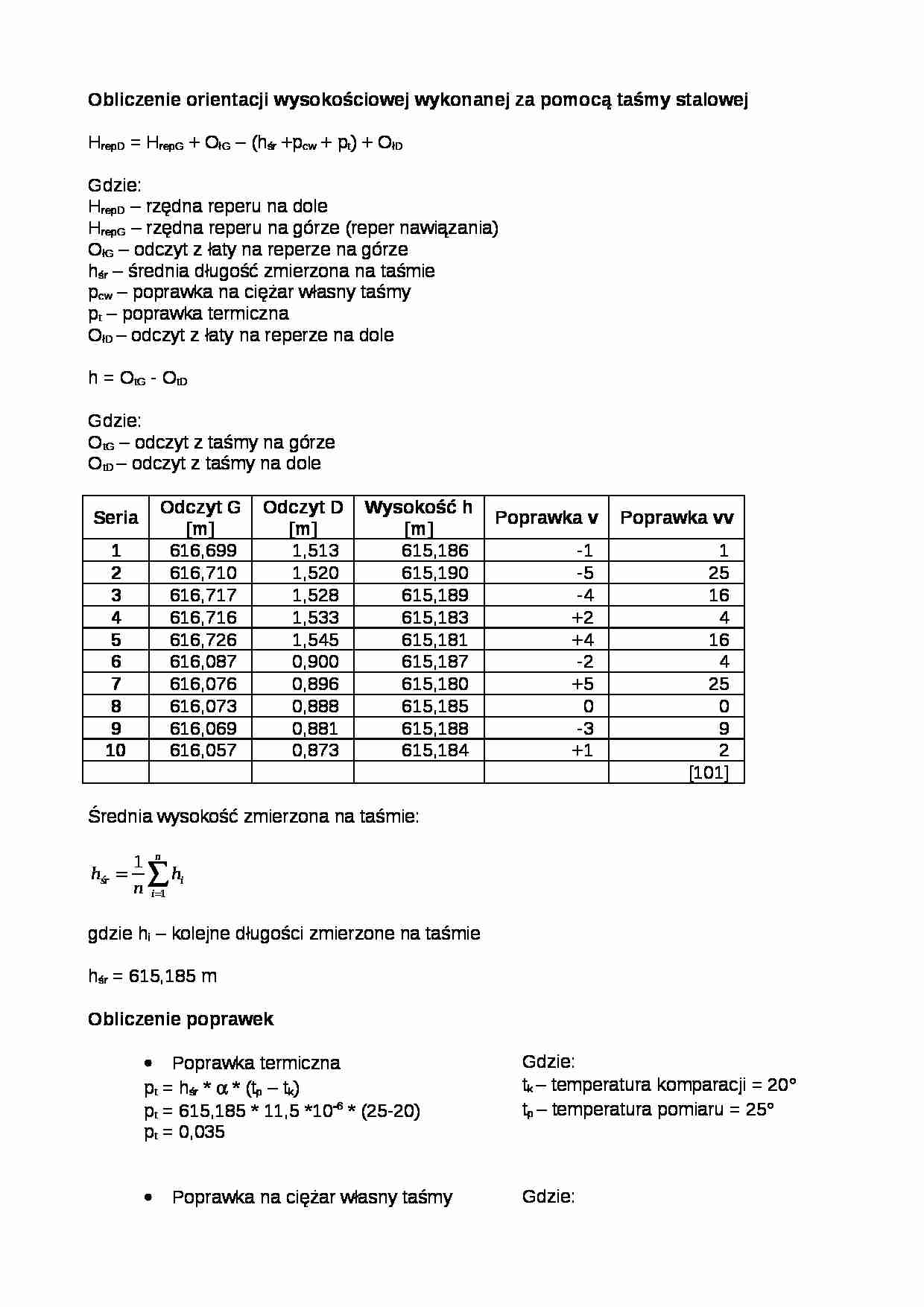

Obliczenie orientacji wysokościowej wykonanej za pomocą taśmy stalowej - omówienie - strona 1 Obliczenie orientacji wysokościowej wykonanej za pomocą taśmy stalowej - omówienie - strona 2

Fragment notatki:

Obliczenie orientacji wysokościowej wykonanej za pomocą taśmy stalowej
HrepD = HrepG + OłG - (hśr +pcw + pt) + OłD Gdzie:
HrepD - rzędna reperu na dole
HrepG - rzędna reperu na górze (reper nawiązania)
OłG - odczyt z łaty na reperze na górze hśr - średnia długość zmierzona na taśmie
pcw - poprawka na ciężar własny taśmy
pt - poprawka termiczna
OłD - odczyt z łaty na reperze na dole
h = OtG - OtD Gdzie:
OtG - odczyt z taśmy na górze
OtD - odczyt z taśmy na dole
Seria
Odczyt G [m]
Odczyt D [m]
Wysokość h [m]
Poprawka v
Poprawka vv
1
616,699
1,513
615,186
-1
1
2
616,710
1,520
615,190
-5
25
3
616,717
1,528
615,189
-4
16
4
616,716
1,533
615,183
+2
4
5
616,726
1,545
615,181
+4
16
6
616,087
0,900
615,187
-2
4
7
616,076
0,896
615,180
+5
25
8
616,073
0,888
615,185
0
0
9
616,069
0,881
615,188
-3
9
10
616,057
0,873
615,184
+1
2
[101]
Średnia wysokość zmierzona na taśmie:
gdzie hi - kolejne długości zmierzone na taśmie
hśr = 615,185 m
Obliczenie poprawek
Poprawka termiczna
pt = hśr * α * (tp - tk) pt = 615,185 * 11,5 *10-6 * (25-20)
pt = 0,035
Gdzie:
tk - temperatura komparacji = 20°
tp - temperatura pomiaru = 25°
Poprawka na ciężar własny taśmy
Gdzie:
γ - ciężar własny stali = 7,8 * 10-3 kg/cm3 E - moduł Younga = 2 * 10 ... zobacz całą notatkę
