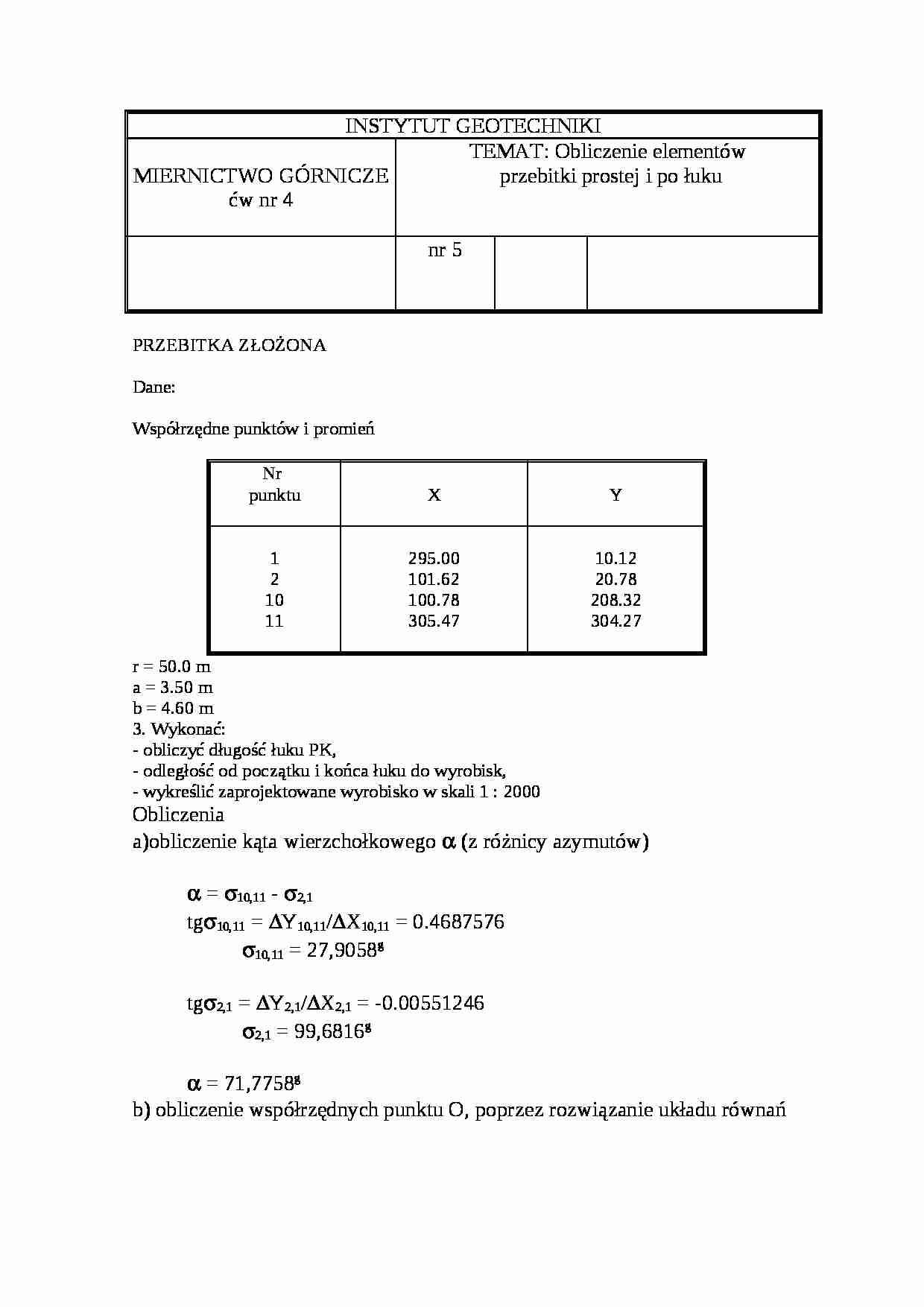

Obliczenie elementów przebitki prostej i po łuku-ćwiczenie - strona 1 Obliczenie elementów przebitki prostej i po łuku-ćwiczenie - strona 2 Obliczenie elementów przebitki prostej i po łuku-ćwiczenie - strona 3

Fragment notatki:

INSTYTUT GEOTECHNIKI
MIERNICTWO GÓRNICZE
ćw nr 4
TEMAT: Obliczenie elementów
przebitki prostej i po łuku
nr 5
PRZEBITKA ZŁOŻONA
Dane:
Współrzędne punktów i promień
Nr punktu
X
Y
1
2
10
11
295.00
101.62
100.78
305.47
10.12
20.78
208.32
304.27
r = 50.0 m a = 3.50 m b = 4.60 m 3. Wykonać:
- obliczyć długość łuku PK,
- odległość od początku i końca łuku do wyrobisk,
- wykreślić zaprojektowane wyrobisko w skali 1 : 2000
Obliczenia
a)obliczenie kąta wierzchołkowego α (z różnicy azymutów)
α = σ10,11 - σ2,1 tgσ10,11 = ΔY10,11/ΔX10,11 = 0.4687576
σ10,11 = 27,9058g tgσ2,1 = ΔY2,1/ΔX2,1 = -0.00551246
σ2,1 = 99,6816g α = 71,7758g b) obliczenie współrzędnych punktu O, poprzez rozwiązanie układu równań
XO = - 235.68
YO = 50.53
Ze współrzędnych obliczam odlegści d2,0 = 363.49 m
d10,0 = 399.57
Długości odcinków a1 i b1 obliczam z zależności
Długość łuku od punktu K do P wynosi L = 56.34 m
PRZEBITKA PROSTA
Dane:
1. Współrzędne punktów poligonowych.
Nr punktu
X
Y
21
22
177
178
117.92
118.48
380.02
376.57
153.25
170.38
190.52
220.37
2. Nowe wyrobisko (oś) poprowadzić w połowie boków poligonowych.
3. Obliczyć:
- kąty jakie należy odłożyć, aby zrealizować oś,
- połowę odległości punktów poligonowych,
- długość zaprojektowanego wyrobiska.
Obliczenia:
Obliczenie połowy odległości między punktami poligonowymi
Obliczam współrzędne punktów A i B oraz odległości między nimi
... zobacz całą notatkę
