Obliczenia cieple kotła-ćwiczenia

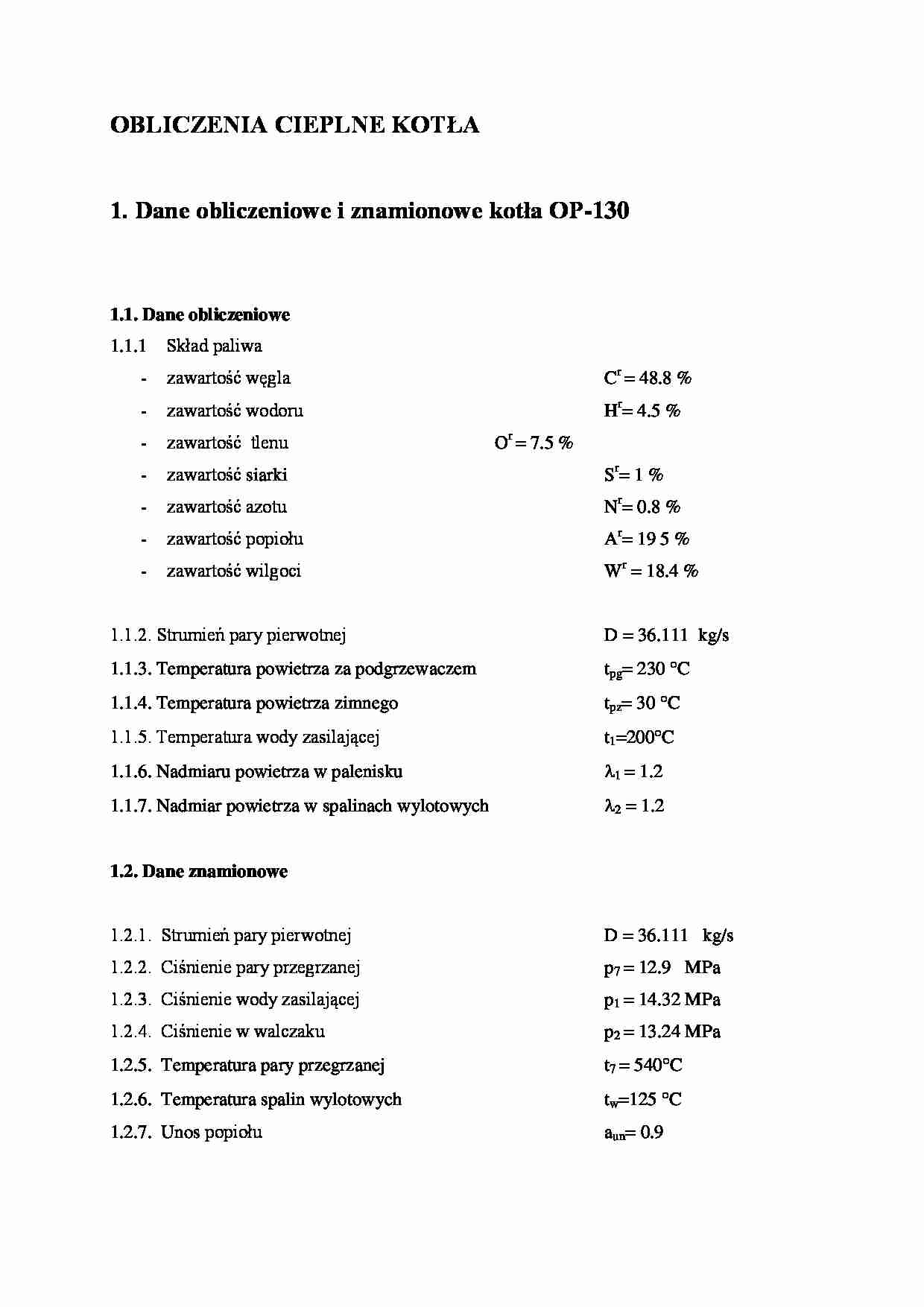

OBLICZENIA CIEPLNE KOTŁA
1. Dane obliczeniowe i znamionowe kotła OP-130 Dane obliczeniowe
Skład paliwa
zawartość węgla Cr = 48.8 %
zawartość wodoru Hr = 4.5 %
zawartość tlenu Or = 7.5 %
zawartość siarki Sr = 1 %
zawartość azotu Nr = 0.8 %
zawartość popiołu Ar = 19 5 %
zawartość wilgoci Wr = 18.4 % 1.1.2. Strumień pary pierwotnej D = 36.111 kg/s
1.1.3. Temperatura powietrza za podgrzewaczem tpg = 230 C
1.1.4. Temperatura powietrza zimnego tpz = 30 C
1.1.5. Temperatura wody zasilającej t1=200C
1.1.6. Nadmiaru powietrza w palenisku 1 = 1.2
1.1.7. Nadmiar powietrza w spalinach wylotowych 2 = 1.2 Dane znamionowe
1.2.1. Strumień pary pierwotnej D = 36.111 kg/s
1.2.2. Ciśnienie pary przegrzanej p7 = 12.9 MPa
1.2.3. Ciśnienie wody zasilającej p1 = 14.32 MPa
1.2.4. Ciśnienie w walczaku p2 = 13.24 MPa
1.2.5. Temperatura pary przegrzanej t7 = 540C
1.2.6. Temperatura spalin wylotowych tw =125 C
1.2.7. Unos popiołu aun = 0.9 2. OBLICZENIA FIZYKOCHEMICZNE PALIWA I SPALIN
2.1.Skład paliwa rodzaj paliwa - węgiel kamienny
skład masy roboczej paliwa
Cr = 48.8Hr = 4.5 Or =7.5 Nr = 0.8 Sr = 1 Wr = 18.4 Ar = 18.4
sprawdzenie
Cr+Hr+Or+Sr+Nr+Ar+Wr=100 %
wartość opałowa paliwa - Formuła Mendelejewa
Qwr=4.1868·[81·C r + 246·H r - 26·(O r - Sr) - 6·Wr]
Qwr = 200145.58 2.2. Obliczenia zapotrzebowanie powietrza oraz powstałych składników spalin
teoretyczne zapotrzebowanie powietrza Vpt = 0.089·(Cr +0.375·Sr)+ 0.265·Hr - 0.0333·Or Vpt = 5.314 teoretyczna ilość spalin trójatomowych
VRO2 = 0.01866·(Cr+0.375· Sr) VRO2 = 0.918 teoretyczna objętość azotu w spalinach
