Handkiewicz Andrzej. Notatka składa się z 11 stron.

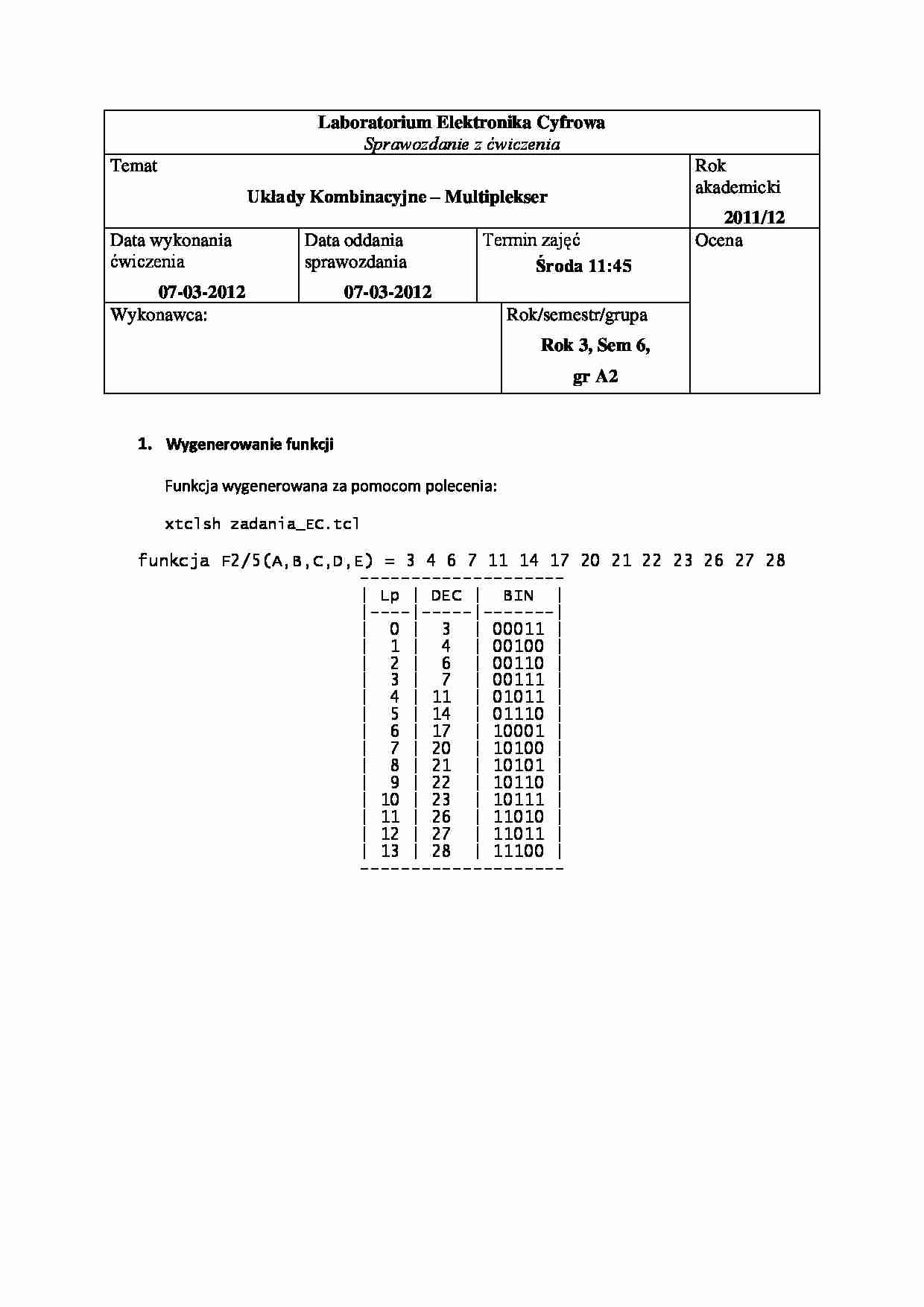

Laboratorium Elektronika Cyfrowa Sprawozdanie z ćwiczenia Temat Układy Kombinacyjne - Multiplekser Rok akademicki 2011/12 Data wykonania ćwiczenia 07-03-2012 Data oddania sprawozdania 07-03-2012 Termin zajęć
Środa 11:45 Ocena
Wykonawca:
Rok/semestr/grupa Rok 3, Sem 6, gr A2 Wygenerowanie funkcji Funkcja wygenerowana za pomocom polecenia: xtclsh zadania_EC.tcl funkcja F2/5(A,B,C,D,E) = 3 4 6 7 11 14 17 20 21 22 23 26 27 28
--------------------
| Lp | DEC | BIN |
|----|-----|-------|
| 0 | 3 | 00011 |
| 1 | 4 | 00100 |
| 2 | 6 | 00110 |
| 3 | 7 | 00111 |
| 4 | 11 | 01011 |
| 5 | 14 | 01110 |
| 6 | 17 | 10001 |
| 7 | 20 | 10100 |
| 8 | 21 | 10101 |
| 9 | 22 | 10110 |
| 10 | 23 | 10111 |
| 11 | 26 | 11010 |
| 12 | 27 | 11011 |
| 13 | 28 | 11100 |
--------------------
Tablica prawdy WEJŚCIE F2/5 DEC BIN A B C D E 0 0 0 0 0 0 0 1 0 0 0 0 1 0 2 0 0 0 1 0 0 3 0 0 0 1 1 1 4 0 0 1 0 0 1 5 0 0 1 0 1 0 6 0 0 1 1 0 1 7 0 0 1 1 1 1 8 0 1 0 0 0 0 9 0 1 0 0 1 0 10 0 1 0 1 0 ... zobacz całą notatkę
