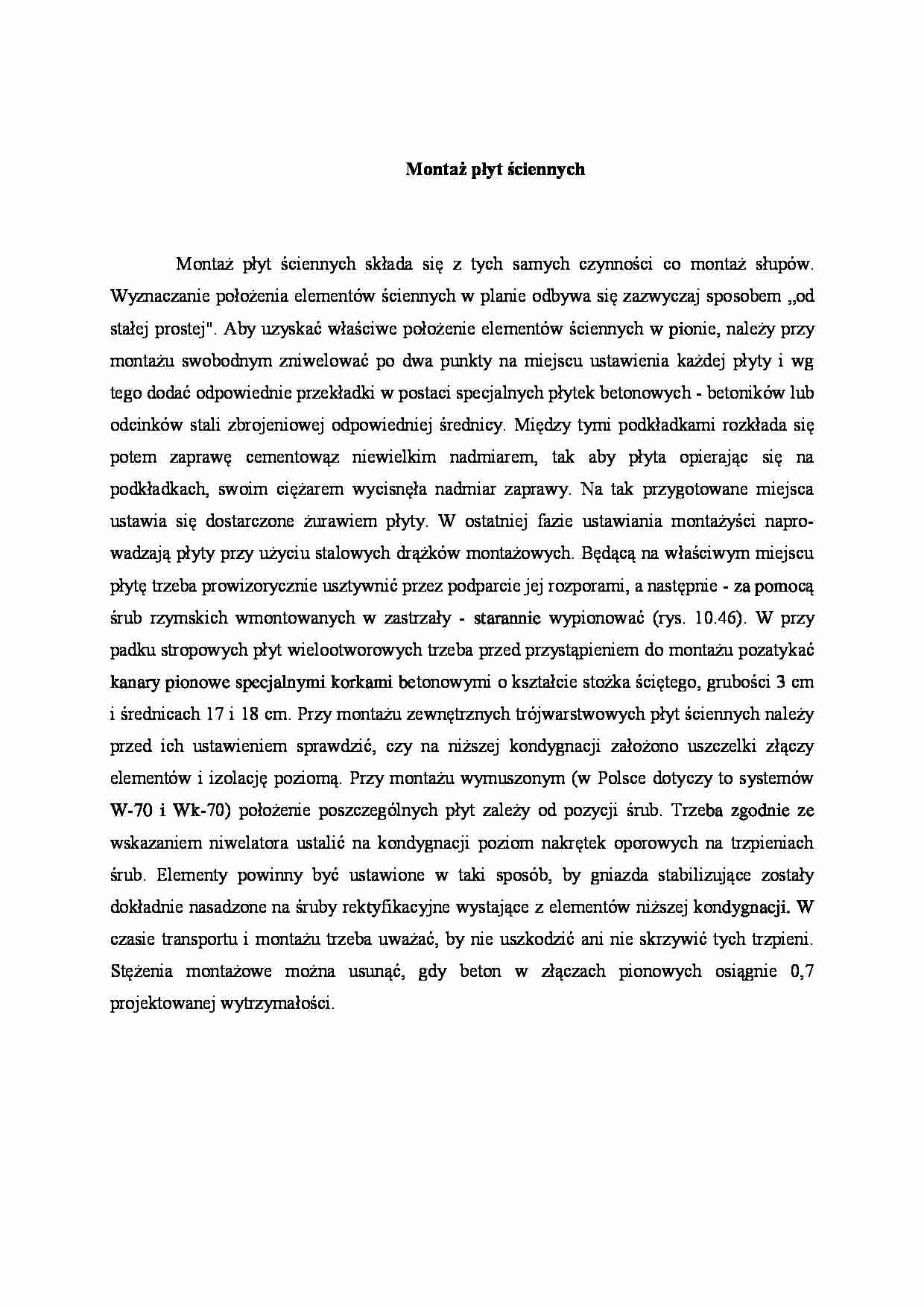

Montaż płyt ściennych

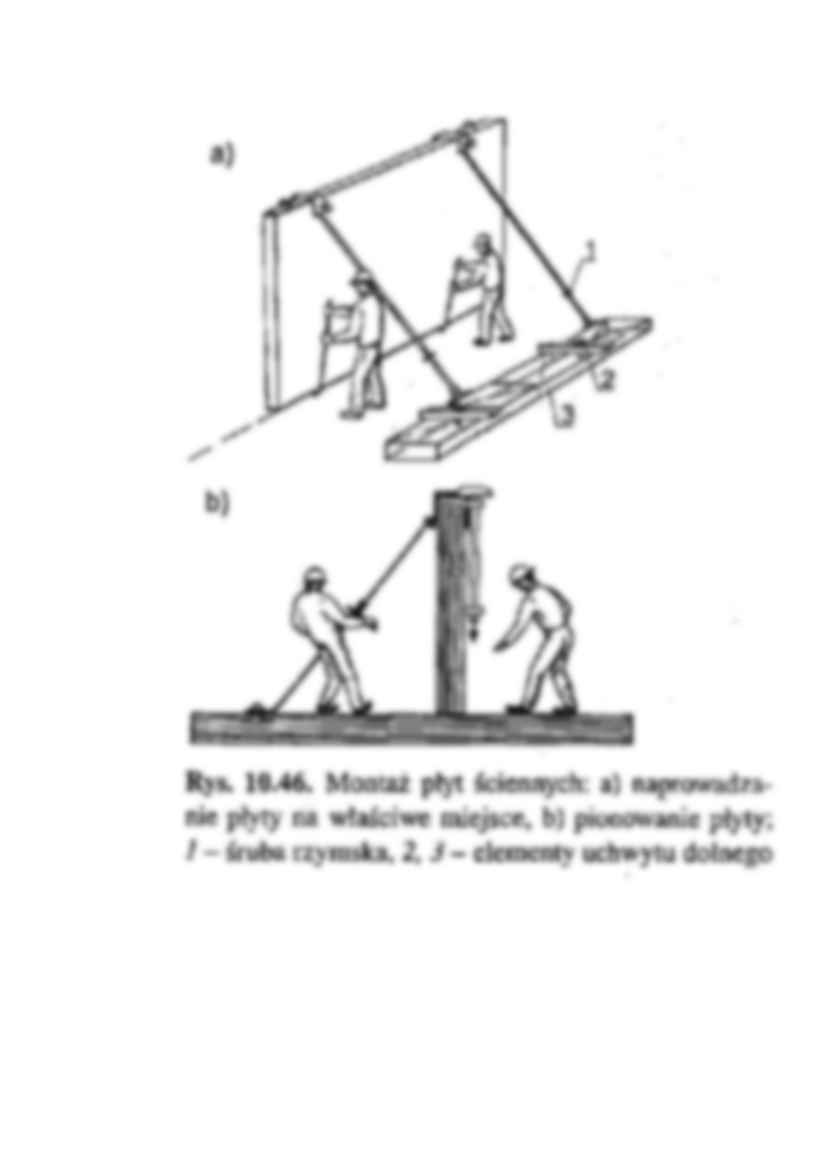

Montaż płyt ściennych składa się z tych samych czynności co montaż słupów. Wyznaczanie położenia elementów ściennych w planie odbywa się zazwyczaj sposobem „od stałej prostej". Aby uzyskać właściwe położenie elementów ściennych w pionie, należy przy montażu swobodnym zniwelować po dwa punkty na miejscu ustawienia każdej płyty i wg tego dodać odpowiednie przekładki w postaci specjalnych płytek betonowych - betoników lub odcinków stali zbrojeniowej odpowiedniej średnicy. Między tymi podkładkami rozkłada się potem zaprawę cementową z niewielkim nadmiarem, tak aby płyta opierając się na podkładkach, swoim ciężarem wycisnęła nadmiar zaprawy. Na tak przygotowane miejsca ustawia się dostarczone żurawiem płyty. W ostatniej fazie ustawiania montażyści naprowadzają płyty przy użyciu stalowych drążków montażowych. Będącą na właściwym miejscu płytę trzeba prowizorycznie usztywnić przez podparcie jej rozporami, a następnie - za pomocą śrub rzymskich wmontowanych w zastrzały - starannie wypionować (rys. 10.46). W przy padku stropowych płyt wielootworowych trzeba przed przystąpieniem do montażu pozatykać kanary pionowe specjalnymi korkami betonowymi o kształcie stożka ściętego, grubości 3 cm i średnicach 17 i 18 cm. Przy montażu zewnętrznych trójwarstwowych płyt ściennych należy przed ich ustawieniem sprawdzić, czy na niższej kondygnacji założono uszczelki złączy elementów i izolację poziomą. Przy montażu wymuszonym (w Polsce dotyczy to systemów W-70 i Wk-70) położenie poszczególnych płyt zależy od pozycji śrub. Trzeba zgodnie ze wskazaniem niwelatora ustalić na kondygnacji poziom nakrętek oporowych na trzpieniach śrub. Elementy powinny być ustawione w taki sposób, by gniazda stabilizujące zostały dokładnie nasadzone na śruby rektyfikacyjne wystające z elementów niższej kondygnacji. W czasie transportu i montażu trzeba uważać, by nie uszkodzić ani nie skrzywić tych trzpieni. Stężenia montażowe można usunąć, gdy beton w złączach pionowych osiągnie 0,7 projektowanej wytrzymałości.
... zobacz całą notatkę
