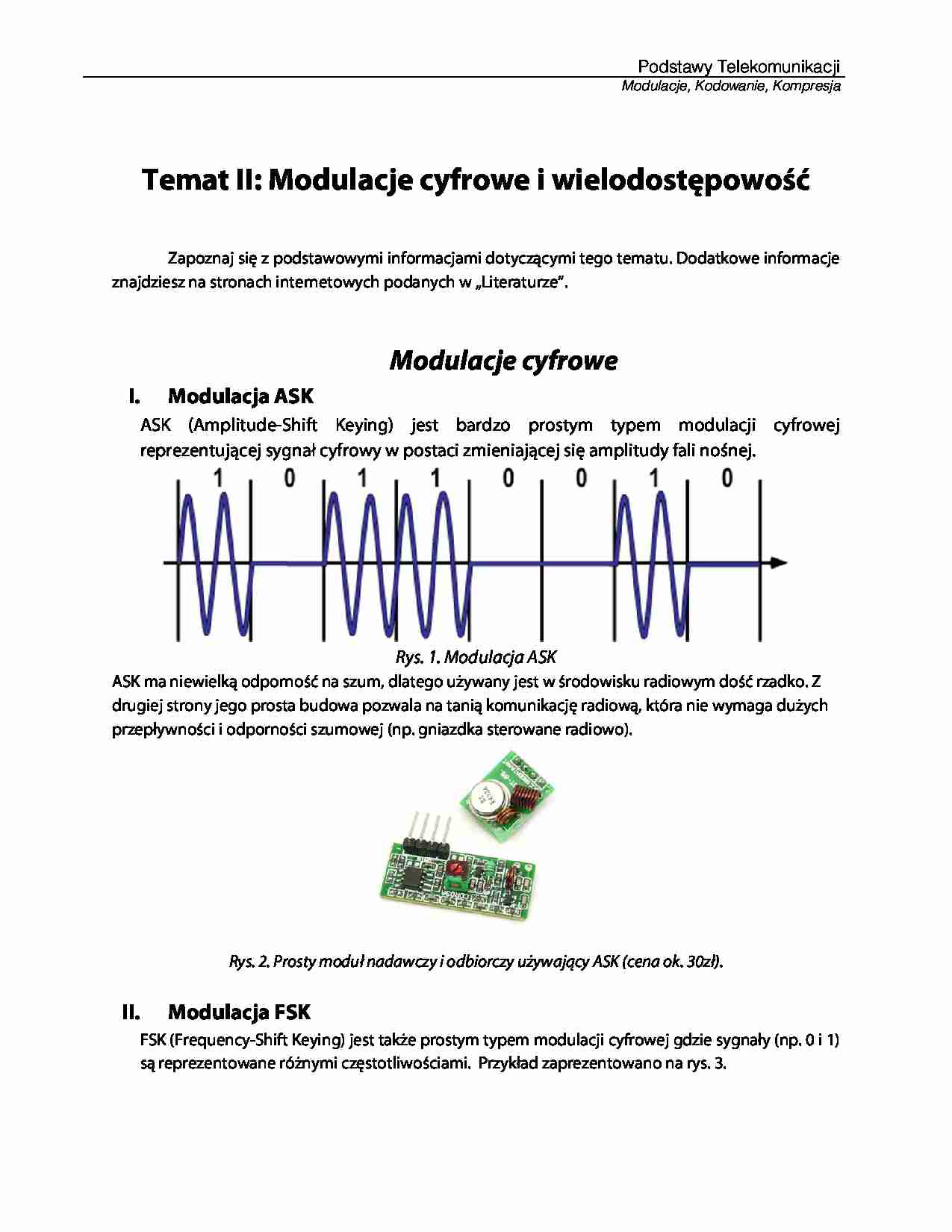

Podstawy Telekomunikacji Modulacje, Kodowanie, Kompresja Temat II: Modulacje cyfrowe i wielodostępowość Zapoznaj się z podstawowymi informacjami dotyczącymi tego tematu. Dodatkowe informacje znajdziesz na stronach internetowych podanych w „Literaturze”. Modulacje cyfrowe I. Modulacja ASK ASK (Amplitude-Shift Keying) jest bardzo prostym typem modulacji cyfrowej reprezentującej sygnał cyfrowy w postaci zmieniającej się amplitudy fali nośnej. Rys. 1. Modulacja ASK ASK ma niewielką odporność na szum, dlatego używany jest w środowisku radiowym dość rzadko. Z drugiej strony jego prosta budowa pozwala na tanią komunikację radiową, która nie wymaga dużych przepływności i odporności szumowej (np. gniazdka sterowane radiowo). Rys. 2. Prosty moduł nadawczy i odbiorczy używający ASK (cena ok. 30zł). II. Modulacja FSK FSK (Frequency-Shift Keying) jest także prostym typem modulacji cyfrowej gdzie sygnały (np. 0 i 1) są reprezentowane różnymi częstotliwościami. Przykład zaprezentowano na rys. 3. Podstawy Telekomunikacji Modulacje, Kodowanie, Kompresja Rys. 3 Przykład modulacji FSK. Demonstrację sygnału FSK możesz zobaczyć na stronie: http://www.digitalmodulation.net/fsk.html . III. Modulacje fazy: PSK, BPSK, QPSK Modulacja PSK (Phase Shift Keying) to rodzaj modulacji cyfrowej, w której reprezentacja danych odbywa się poprzez dyskretne zmiany fazy fali nośnej. Najprostszym przykładem PSK jest BPSK (Binary phase-shift keying) zwane też 2-PSK, gdzie używa się dwóch rodzajów sygnałów (reprezentujących 0 i 1). Sygnały 0 i 1 posiadają fazy różne o 180°. Przykład zmodulowanego sygnału zaprezentowano na rys. 4. Rys. 4 Zmodulowany sygnał BPSK dla wiadomości „101011”. BPSK jest modulacją, gdzie używamy tylko dwóch rodzajów sygnałów, ale istnieją także modulacje z większą liczbą sygnałów. Przykładem modulacji z 4 sygnałami jest QPSK (Quadrature Phase Shift Keying), zwane też 4-PSK. Przykład przedstawiono na rys. 5. Podstawy Telekomunikacji Modulacje, Kodowanie, Kompresja Rys. 5 Modulacja QPSK. Sygnał zmodulowany (Signal) przyjmuje 4 różne wartości (każdy jest przesunięty o inną fazę). Zauważ, że w QPSK na każdy sygnał przypadają dwa bity wiadomości. Możemy stosować jeszcze więcej sygnałów i tworzyć kolejne tzw. modulacje wielowartościowe (np. 8-PSK, 16-PSK, 64-PSK). W praktyce stosuje się najczęściej modulacji BPSK, QPSK i 8-PSK. Demo dla BPSK możesz oglądnąć na stronie: http://www.digitalmodulation.net/psk.swf. Diagram konstelacyjny W modulacjach cyfrowych często korzysta się z diagramu konstelacyjnego, który graficznie
(…)
…/psk.swf.
Ten akapit dot. diagramu konstelacyjnego
jest poglądowy i można go pominąć na
zajęciach.
Diagram konstelacyjny
W modulacjach cyfrowych często korzysta się z diagramu konstelacyjnego, który graficznie
prezentuje położenie sygnałów na płaszczyźnie. Korzystając z wzoru Eulera mamy:
cos
sin .
Pojedynczy sygnał transmitowany (np. z QPSK) możemy przedstawić w formie:
cos 2
sin 2
cos
sin
Pierwszy…
… PSK (modulacji fazowej) oraz
ASK (modulacji amplitudy). Zazwyczaj diagram konstelacji tworzy się przez podzielenie obszaru na
równe części i umiejscowienie sygnału w środku tego obszaru. Najbardziej popularnymi modulacjami
QAM są 16-QAM i 64-QAM, które mają odpowiednio 16 i 64 punktów na konstelacji. Przykład
konstelacji dla 16-QAM przedstawiono na rys. 9.
Rys. 9 Konstelacja modulacji 16-QAM…
... zobacz całą notatkę
