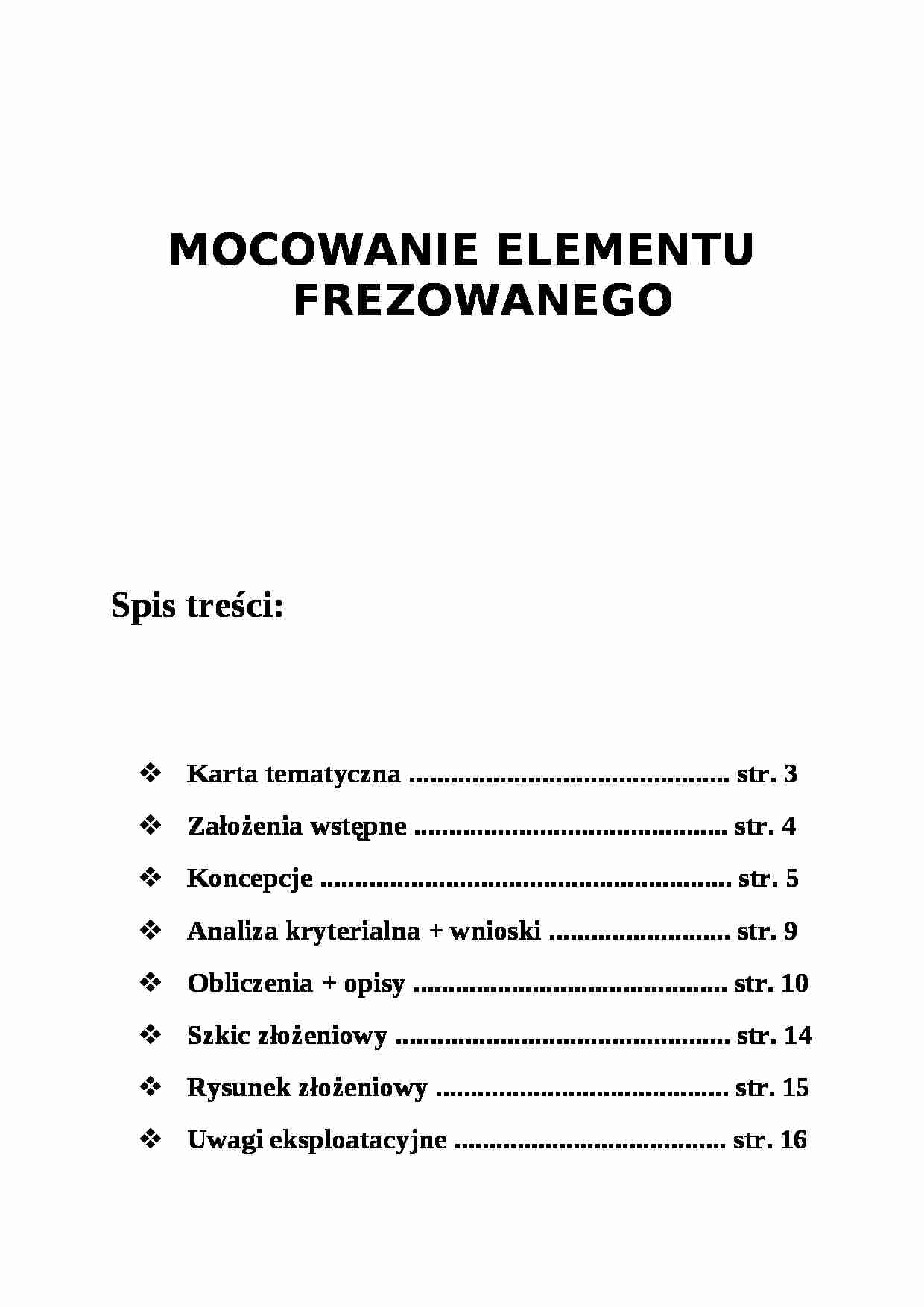

MOCOWANIE ELEMENTU FREZOWANEGO Spis treści: Karta tematyczna .............................................. str. 3 Założenia wstępne ............................................. str. 4
Koncepcje ........................................................... str. 5 Analiza kryterialna + wnioski .......................... str. 9 Obliczenia + opisy ............................................. str. 10 Szkic złożeniowy ................................................ str. 14 Rysunek złożeniowy .......................................... str. 15
Uwagi eksploatacyjne ....................................... str. 16 Załączniki ........................................................... str. 17 Zad. Proj. Nr 2 W kilkuset elementach stalowych (St6) należy wyfrezować po 2 rowki jak na rys. Zadanie projektowo-konstrukcyjne dla 2 studentów polega na sporządzeniu dokumentacji wykonawczej przyrządu, który ustawiony na stole frezarki pionowej, umożliwi szybkie mocowanie elementu w prawidłowym położeniu względem freza i wykonanie rowków. Dokumentacja powinna być sporządzona w 2 wersjach ( każdy student wykonuje własną wersję ) Lit.: Skrypty: „Wykład z P.K.M.”
„Mały Poradnik Mechanika” normy elementów maszyn Kat. Urządzeń Pneumatycznych ZAKRES OPRACOWANIA Uzupełnienie założeń i obliczenia wstępne. Koncepcja urządzenia w postaci szkiców (schematy) i/lub opisów. Wybór optymalnej koncepcji. Konieczne obliczenia (np. wytrzymałościowe i inne). Szkic złożeniowy urządzenia. Rys. złożeniowy urządzenia. Opis techniczny, instrukcja obsługi. Założenia wstępne: Siła przy frezowaniu równa się F = 3000 N Współczynnik bezpieczeństwa x = 3,5 Współczynnik momentu skręcającego f = 1,3 Zastosowano w śrubie posuwowej gwint trapezowy nie symetryczny, grubo zwojowy o wysokim skoku ... zobacz całą notatkę
