Handkiewicz Andrzej. Notatka składa się z 16 stron.

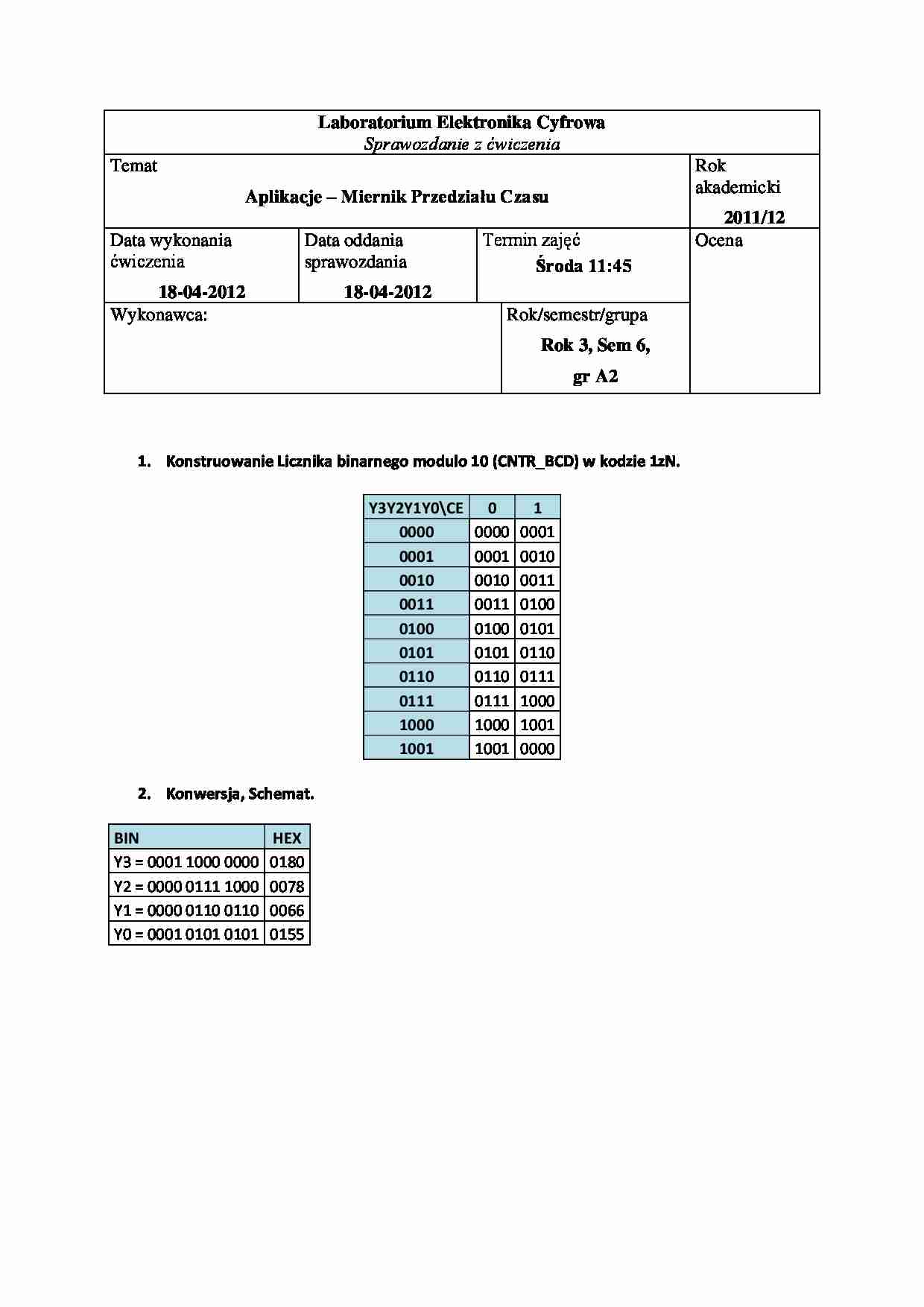

Laboratorium Elektronika Cyfrowa Sprawozdanie z ćwiczenia Temat Aplikacje - Miernik Przedziału Czasu Rok akademicki 2011/12 Data wykonania ćwiczenia 18-04-2012 Data oddania sprawozdania 18-04-2012 Termin zajęć
Środa 11:45 Ocena
Wykonawca:
Rok/semestr/grupa Rok 3, Sem 6, gr A2 Konstruowanie Licznika binarnego modulo 10 (CNTR_BCD) w kodzie 1zN. Y3Y2Y1Y0\CE 0 1 0000 0000 0001 0001 0001 0010 0010 0010 0011 0011 0011 0100 0100 0100 0101 0101 0101 0110 0110 0110 0111 0111 0111 1000 1000 1000 1001 1001 1001 0000 Konwersja, Schemat. BIN HEX Y3 = 0001 1000 0000 0180 Y2 = 0000 0111 1000 0078 Y1 = 0000 0110 0110 0066 Y0 = 0001 0101 0101 0155 Wynik Symulacji. Na powyższej symulacji widać, że spełnia wszystkie założenia. Konstruowanie Licznika binarnego modulo 6 [CNTR_MOD6]. Y2Y1Y0\CE 0 1 000 000 001 001 001 010 010 010 011 011 011 100 100 100 101 101 101 000 Konwersja, Schemat. BIN HEX Y2 = 0000 0001 1000 0018 Y1 = 0000 0000 0110 0006 Y0 = 0000 0001 0101 0015 Wynik Symulacji. Na powyższej symulacji widać, że spełnia wszystkie założenia.
Blok [STOPER] Składa się z 6 liczników (4 modulo 10 i 2 modulo 6) połączonych szeregowo. Przepełnienie jednego powoduje przekazanie jednego sygnału taktującego na kolejny.

(…)

… na kolejny. Bramkę AND zastosowano po to, aby licznik nie liczył od „0” po przekroczeniu zakresu.
Wynik Symulacji.
Na powyższej symulacji widać, że spełnia wszystkie założenia.
Blok [ZAKRES]
Jest to multiplekser przełączający dwa 4-bitowe sygnały.
Wynik Symulacji.
Na powyższej symulacji widać, że spełnia wszystkie założenia.
Blok [WYSWIETL]
Zbudowany z bloków „zakres” służy do przełączania dwóch szóstek cyfr (aktualni liczony czas i czas zapisany w pamięci).
Blok [PAMIEC]
Rejestr zbudowany z przerzutników D.
Powyższy schemat pokazuje tylko jeden fragment rejestru (4bity - jedna cyfra).
Blok [TEST]
Schemat całego układu.
Opis schematu.
Układ składa się z 4 głównych bloków: STOPER, PAMIEC, WYSWIETL oraz 4 jednakowych ZAKRES. Stoper taktowany zegarem 100Hz liczy czas z dokładnością do setnych sekundy…
