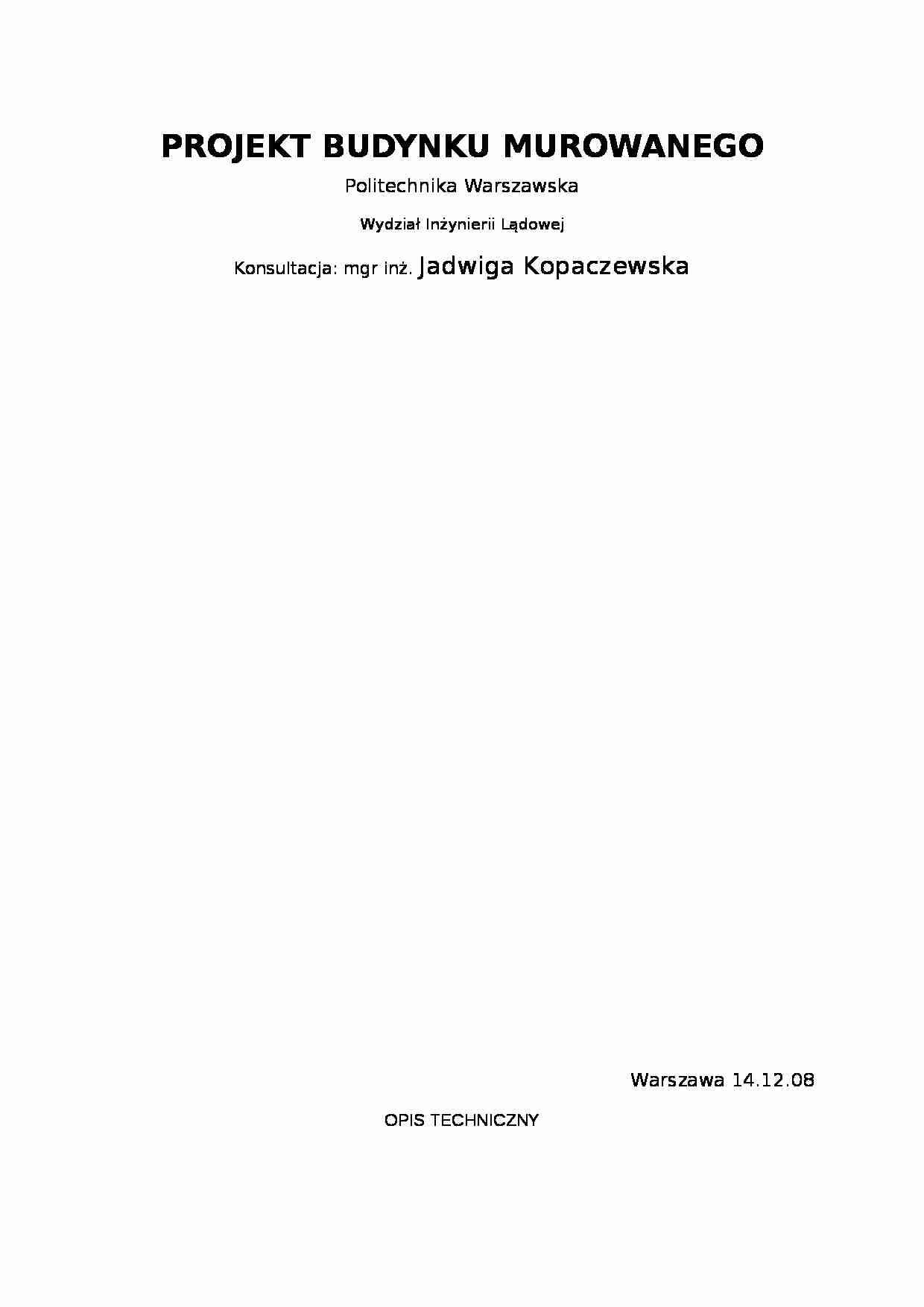

PROJEKT BUDYNKU MUROWANEGO Politechnika Warszawska
Wydział Inżynierii Lądowej
Konsultacja: mgr inż. Jadwiga Kopaczewska
Warszawa 14.12.08
OPIS TECHNICZNY
Dame ogólne:
Układ konstrukcyjny budynku: zabudowa szeregowa, segment skrajny.
Adres: Bocki, ul. Ławki 20b
Liczba kondygnacji: 4
Materiał konstrukcyjny: SILKA
Technologia wykonania: murowa
Układ ścian poprzecznych: Poprzeczny
Wysokości kondygnacji: piwnica 258, piętra 291
Powierzchnia:
Kubatura: podziemia-421,32m , nadziemia-2017,32m , pozostałe fragmenty-310,21m Dane szczegółowe:
Rodzaj gruntu: piasek średni
Poziom wody: poniżej poziomu posadowienia
Fundamenty: płytkie, szerokość - 100cm, wysokość - 41cm, głębokość posadowienia- 146,5cm poniżej poziomu terenu, betonowe
Izolacja:
Pozioma i pionowa termiczna - płyty styropianowe
Pozioma wodochronna - papa termozgrzewalna, folia budowlana
Paroizolacja - folia budowlana
Akustyczna - pyty styropianowe
Ściany zewnętrzne: usztywniające - SILKA 18cm
nośne - piwnica beton 24cm, I kondygnacja SILKA 24cm, II i III kondygnacja SILKA 24cm, IV kondygnacja 18cm. Ściany wewnętrzne: Usztywniające - SILKA 18cm
nośne - piwnica beton 24cm, I kondygnacja SILKA 24cm, II i III kondygnacja SILKA 24cm, IV kondygnacja 18cm
działowe - elementy gipsowe 8cm.
Stropy: piwnica - strop Kleina I i II kondygnacja - strop Akermana III kondygnacja - strop DZ-3
IV kondygnacja - strop FILIGRAN
Dach: płatwiowo-kleszczowy, drewno sosnowe, dachówka ceramiczna na deskowaniu, 77%
Schody: żelbetowe wylewane na mokro, policzkowe z widoczną belką spocznikową, Nadproża: prefabrykowane
Podłogi:
piwnica - ubity piasek 26cm, chudy beton 15cm, folia budowlana, styropian 4cm, posadzka betonowa 5cm; I kondygnacja - strop KLEINA 22cm, styropian 4cm, folia budowlana podkład 4cm, wykładzina 2cm
II i III kondygnacja - strop Akermana 23cm, styropian 4cm, folia budowlana, podkład 4cm, wykładzina 2cm
IV kondygnacja - strop DZ-3 23cm, folia budowlana, styropian 4cm, folia budowlana, podkład 4cm , wykładzina 2cm Drzwi: Oznaczenie
(…)
…
Kubatura budynków PN-69 B-02360
Rysunek budowlany. Oznaczenia graficzne na rysunkach architektoniczno-budowlano PN B-01025
Wykaz rysunków:
Rzut poziomy piwnicy 1:50
Rzut poziomy parteru 1:50
Rzut poziomy IV kondygnacji 1:50
Rzut poziomy więźby dachowej 1:50
Przekrój poprzeczny przez klatkę schodową 1:50
…
