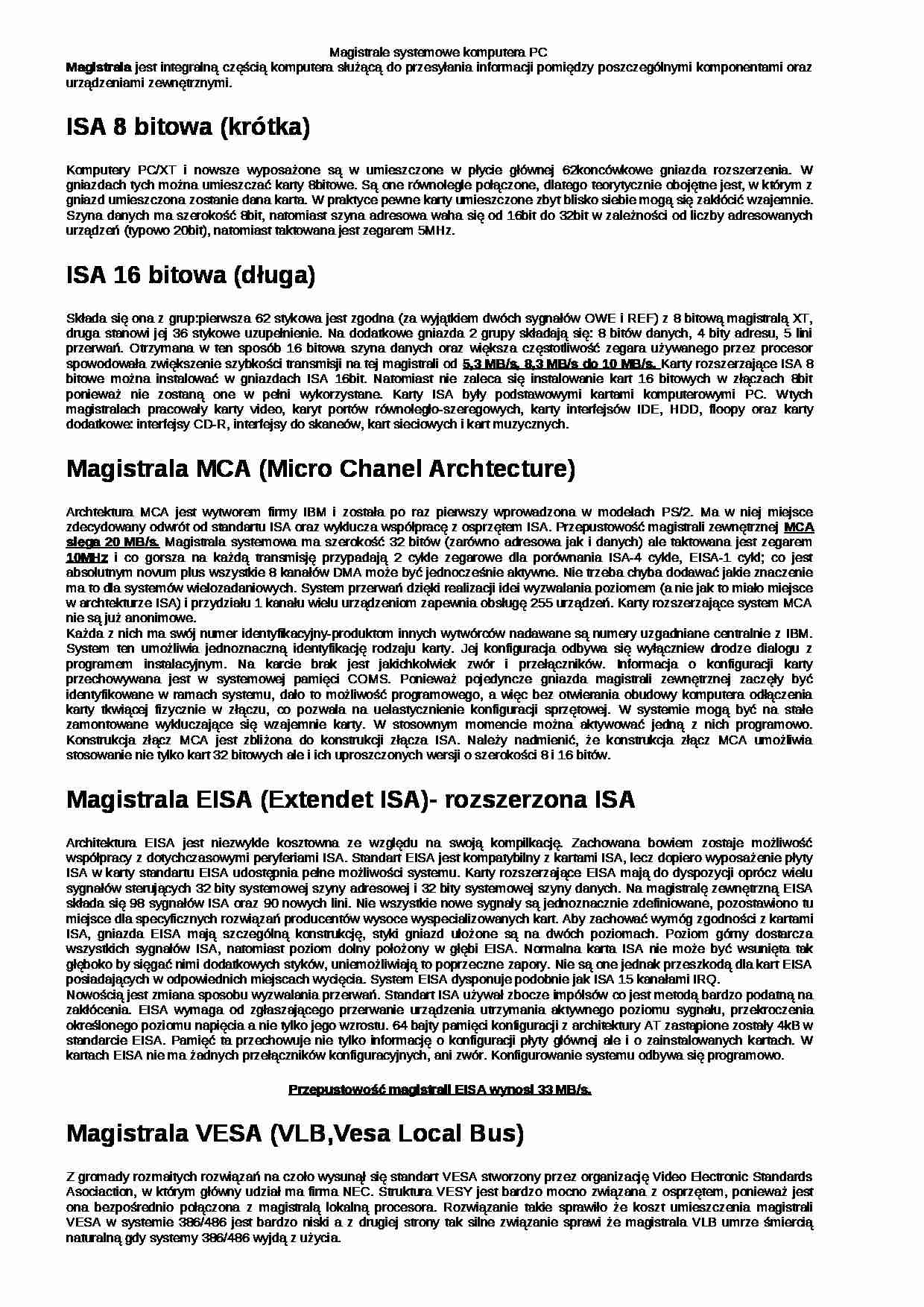

Magistrale systemowe komputera PC Magistrala jest integralną częścią komputera służącą do przesyłania informacji pomiędzy poszczególnymi komponentami oraz urządzeniami zewnętrznymi. ISA 8 bitowa (krótka) Komputery PC/XT i nowsze wyposażone są w umieszczone w płycie głównej 62koncówkowe gniazda rozszerzenia. W gniazdach tych można umieszczać karty 8bitowe. Są one równolegle połączone, dlatego teorytycznie obojętne jest, w którym z gniazd umieszczona zostanie dana karta. W praktyce pewne karty umieszczone zbyt blisko siebie mogą się zakłócić wzajemnie. Szyna danych ma szerokość 8bit, natomiast szyna adresowa waha się od 16bit do 32bit w zależności od liczby adresowanych urządzeń (typowo 20bit), natomiast taktowana jest zegarem 5MHz. ISA 16 bitowa (długa) Składa się ona z grup:pierwsza 62 stykowa jest zgodna (za wyjątkiem dwóch sygnałów OWE i REF) z 8 bitową magistralą XT, druga stanowi jej 36 stykowe uzupełnienie. Na dodatkowe gniazda 2 grupy składają się: 8 bitów danych, 4 bity adresu, 5 lini przerwań. Otrzymana w ten sposób 16 bitowa szyna danych oraz większa częstotliwość zegara używanego przez procesor spowodowała zwiększenie szybkości transmisji na tej magistrali od 5,3 MB/s, 8,3 MB/s do 10 MB/s. Karty rozszerzające ISA 8 bitowe można instalować w gniazdach ISA 16bit. Natomiast nie zaleca się instalowanie kart 16 bitowych w złączach 8bit ponieważ nie zostaną one w pełni wykorzystane. Karty ISA były podstawowymi kartami komputerowymi PC. Wtych magistralach pracowały karty video, karyt portów równoległo-sze regowych, karty interfejsów IDE, HDD, floopy oraz karty dodatkowe: interfejsy CD-R, interfejsy do skaneów, kart sieciowych i kart muzycznych. Magistrala MCA (Micro Chanel Archtecture) Archtektura MCA jest wytworem firmy IBM i została po raz pierwszy wprowadzona w modelach PS/2. Ma w niej miejsce zdecydowany odwrót od standartu ISA oraz wyklucza współpracę z osprzętem ISA. Przepustowość magistrali zewnętrznej MCA sięga 20 MB/s. Magistrala systemowa ma szerokość 32 bitów (zarówno adresowa jak i danych) ale t aktowana jest zegarem 10MHz i co gorsza na każdą transmisję przypadają 2 cykle zegarowe dla porównania ISA-4 cykle, EISA-1 cykl; co jest absolutnym novum plus wszystkie 8 kanałów DMA może być jednocześnie aktywne. Nie trzeba chyba dodawać jakie znaczenie ma to dla systemów wielozadaniowych. System przerwań dzięki realizacji idei wyzwalania poziomem (a nie jak to miało miejsce w archtekturze ISA) i przydziału 1 kanału wielu urządzeniom zapewnia obsługę 255 urządzeń. Karty rozszerzające system MCA nie są już anonimowe. Każda z nich ma swój numer identyfikacyjny-produktom innych wytwórców nadawane są numery uzgadniane centralnie z IBM. System ten umożliwia jednoznaczną identyfikację rodzaju karty. Jej konfiguracja odbywa się wyłączniew drodze dialogu z programem instalacyjnym. Na karcie brak jest jakichkolwiek zwór i przełączników. Informacja o konfiguracji karty przechowywana jest w systemowej pamięci COMS. Ponieważ pojedyncze gniazda magistrali zewnętrznej zaczęły być identyfikowane w ramach systemu, dało to możliwość programowego, a więc bez otwierania obudowy komputera odłączenia karty tkwiącej fizycznie w złączu, co pozwala na uelastycznienie konfiguracji sprzętowej. W systemie mogą być na stałe zamontowane wykluczające się wzajemnie karty. W stosownym momencie można aktywować jedną z nich programowo. Konstrukcja złącz MCA jest zbliżona do konstrukcji złącza ISA. Należy nadmienić, że konstrukcja złącz MCA umożliwia stosowanie n
(…)
… jest tańsza od EISA (zważywszy istotę jej budowy). Również karty rozszerzenia pracujące w tym systemie są tańsze. Karty graficzne VLB są 2-3 razy szybsze od swoich konkurentek. Dodatkowy wzrost wydajności karty w środowisku Windows gwarantują specialne opracowane procesory graficzne: Weitek W5086 S386C911, które jednak podczas pracy w środowisku DOS nie dają żadnej korzyści. Wgniazdach typu VLB…
… MB), jednak rozwiązanie to, mimo niskich cen pamięci, nadal jest za drogie dla użytkowników prywatnych. Także tanie karty graficzne ładują aktualnie wykorzystywane tekstury do własnej pamięci, ale nawet 4-magabajtowe akceleratory zostawiają na nie "zaledwie" 2-2,5 MB pamięci. AGP, dzięki szybkości przesyłania danych wynoszącej 528 MB/s oraz podziałowi na szynę danych oraz szynę adresową, pozwala…
…. Terminację można włączyć na urządzeniu (np. dysku twardym czy CD- ROMie) lub użyć specjalnych terminatorów. Istnieją zarówno pasywne jak i aktywne terminatory. O używaniu pasywnych terminatorów proszę od razu zapomnieć. We wszystkich standardach SCSI oznaczonych nazwą Ultra, używanie pasywnych terminatorów jest przez specyfikacje tych standardów zabronione. Aktywne terminatory sprawują się stanowczo lepiej…
