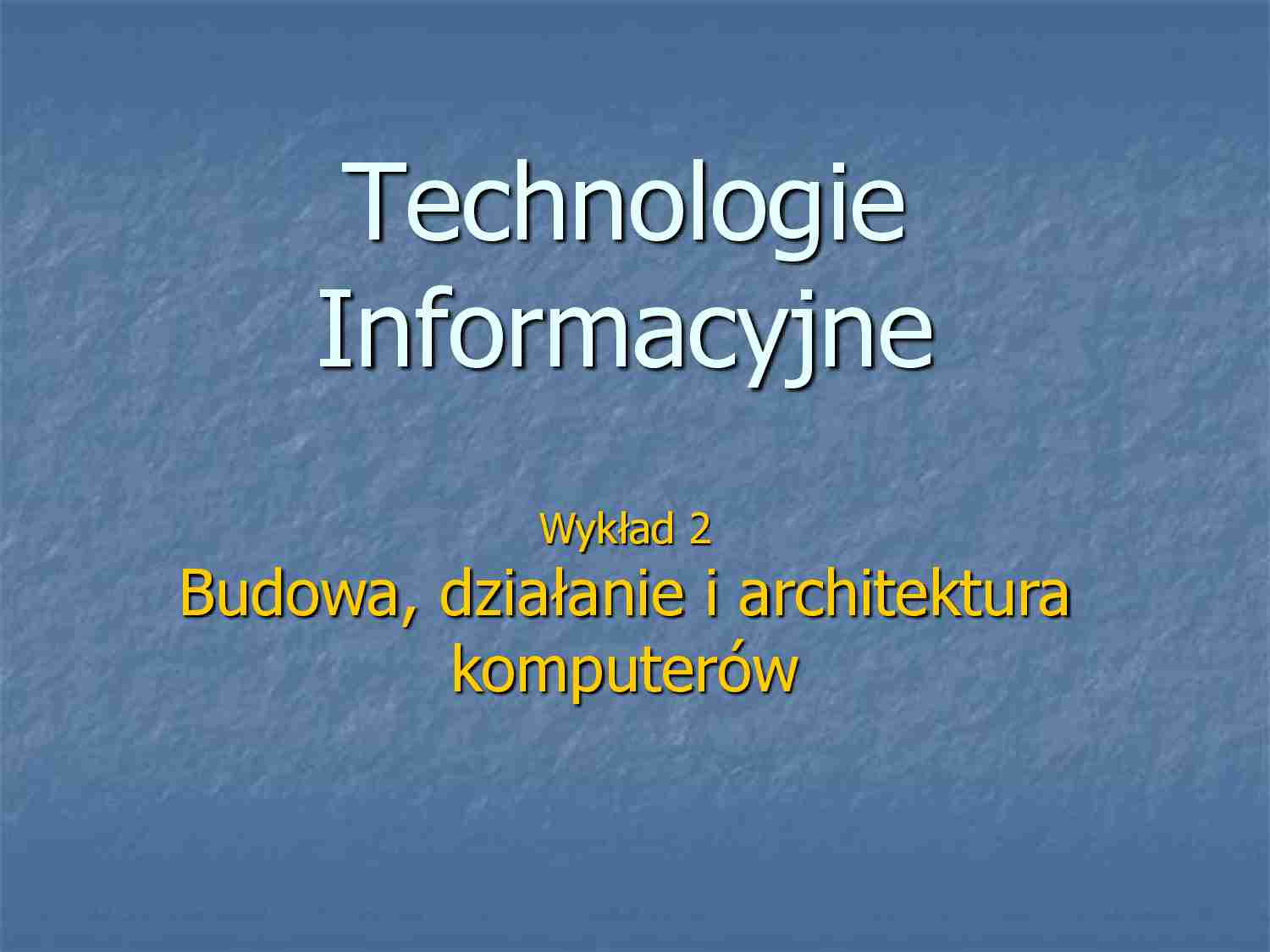

Budowa i działanie komputerów - strona 1 Budowa i działanie komputerów - strona 2 Budowa i działanie komputerów - strona 3

Fragment notatki:


Technologie  Informacyjne  Wykład 2  Budowa, działanie i architektura  komputerów  Plan   Historia komputerów   Rodzaje komputerów   Budowa komputera   Urządzenia I/O (wejścia/wyjścia)   Porty   Procesor – budowa i działanie   Magistrale   Pamięć RAM – rodzaje, budowa, działanie  Historia komputerów (1)   1500 rok  Mechaniczny Kalkulator Leonarda da Vinci    Wiele źródeł podaje francuskiego matematyka, fizyka  i teologa, Błażeja Pascala jako wynalazcę pierwszej  mechanicznej maszyny liczącej, zwanej Maszyną  Arytmetyczną.    Prawdopodobnie jednak pierwszy mechaniczny  kalkulator mógł być wynaleziony przez Leonarda da  Vinci 150 lat przed maszyną Pascala.  ze strony: http://www.i-lo.tarnow.pl/edu/inf/hist/historia/  Historia komputerów (2)  Jeden z oryginalnych  schematów da Vinci   Działający model  urządzenia da Vinci   ze stron: http://www.i-lo.tarnow.pl/edu/inf/hist/historia/  oraz http://www.webcom.com/calc/   Historia komputerów (3)   1640 rok  Maszyna Arytmetyczna Błażeja Pascala     W roku 1640 Pascal rozpoczął projektowanie  urządzenia, które miało pomóc jego ojcu  w dodawaniu kwot pieniężnych.    Urządzenie Pascala mogło jedynie dodawać  i odejmować, natomiast operacje mnożenia oraz  dzielenia były realizowane za pomocą serii dodawań  lub odejmowań (dodawań przez dopełnenie).   ze strony: http://www.i-lo.tarnow.pl/edu/inf/hist/historia/  Historia komputerów (4)  Maszyna Arytmetyczna Pascala  ze strony: http://www.macs.hw.ac.uk/~greg/calculators/pascal/Pascaline's_Gallery.htm  Historia komputerów (5)   1830 rok  Maszyna Analityczna Charlesa Babbage'a    W roku 1822, Babbage zaproponował budowę maszyny zwanej  Maszyną Różnicową, której zadaniem byłoby automatyczne  obliczanie tablic matematycznych. Maszyna Różnicowa była  ukończona jedynie częściowo, gdy Babbage wpadł na pomysł  innej, bardziej złożonej maszyny, którą nazwał  Maszyną  Analityczną.     Maszyna Analityczna miała używać pętli utworzonych z serii kart  perforowanych Jacquard’a w celu sterowania automatycznym  kalkulatorem, który mógł podejmować decyzje na podstawie  wyników poprzednich obliczeń. Maszyna również miała być  wyposażona w kilka cech spotykanych we współczesnych  komputerach, mianowicie takich jak sterowanie sekwencyjne,  odgałęzienia oraz zapętlenia programu.  ze strony: http://www.i-lo.tarnow.pl/edu/inf/hist/historia/  Historia komputerów (6)   Babbage pracował nad swoją

(…)


do szeregowej transmisji danych.
Specyfikacja opisuje 25 styków.
Najbardziej popularna wersja tego
standardu, RS-232-C pozwala na
transfer na odległość nie
przekraczającą 15 m z szybkością
maksymalną 20 kbit/s.
ze strony: http://pl.wikipedia.org
LPT – Port równoległy (1)

Port równoległy
(ang. Parallel Port)
jeden z portów
komunikacyjnych
komputera. Obok portu
szeregowego jeden z
najczęściej
stosowanych. Port ten
umożliwia równoległy
przesył n bitów, co w
porównaniu z
transmisją szeregową
znacznie przyśpiesza
transfer.
ze strony: http://pl.wikipedia.org
LPT – Port równoległy (2)

Port równoległy doczekał się pięciu trybów
działania:





SPP - Standard Parallel Ports - to najstarsza
specyfikacja. Port zapewnia najniższy transfer (150
KB/s). Komunikacja może być dwukierunkowa.
Nibble Mode - tryb półbajtowy (cztero bitowy).
Byte Mode - tryb bajtowy (ośmio bitowy).
EPP - Enhanced Parallel Port - najczęściej stosowany
standard. Prędkość odpowiada prędkości ECP. Port
równoległy nie używa jednak kanału DMA.
ECP - Enhanced Capabilities Port - port używa DMA i
oferuje najwyższe prędkości (do 3 MB/s).
ze strony: http://pl.wikipedia.org
Magistrale (1)


Magistrala grupuje wspólne dla kilku urządzeń
połączenia…

Magistrale - ISA


ISA (ang. Industry standard architecture standardowa architektura przemysłu) to
standard magistrali i łącza dla komputerów
osobistych wprowadzony w roku 1984, jako
rozszerzenie architektury XT do postaci
szesnastobitowej. Służy do przyłączania kart
rozszerzeń do płyty głównej.
Pod koniec lat dziewięćdziesiątych dwudziestego
wieku znaczenie tej architektury zaczęło maleć,
a jej funkcje…

wyprowadzeń
Format ATX posiada kilka odmian, są to:


mini ATX
mikro ATX (maks. 4 karty ISA, PCI lub AGP i
zwykle tylko dwa moduły pamięci DIMM)
Płyta główna (4)


Chipsety są układami scalonymi stanowiącymi
integralną część płyty głównej.
Od strony funkcjonalnej chipset składa się z
wielu modułów, których zadaniem jest integracja
oraz zapewnienie współpracy poszczególnych
komponentów komputera…
…;
działają na baterii miesiącami;
często niewielkie - rozmiarów karty
kredytowej, np. Xircom Rex
ze strony: http://www.phys.uni.torun.pl/~duch/Wyklady/komput/w04/rodzaje.html
Rodzaje komputerów (8)

Notebooki


Notebook, laptop - wielkością
zbliżone do kartki formatu A4,
waga 1-5 kg.
Mikro-notebooki

Mikro-notebooki, np. Toshiba
Libretto - 0.9 kg, z Windows,
w pełni sprawny PC, ale za
mała klawiatura…
