konstrukcje stalowe - materiały do egazminu, dr hab. inż. Zbigniew Mańko

Nasza ocena:

5
Pobrań: 1190
Wyświetleń: 6811
Komentarze: 0
Notatek.pl

Pobierz ten dokument za darmo

Podgląd dokumentu

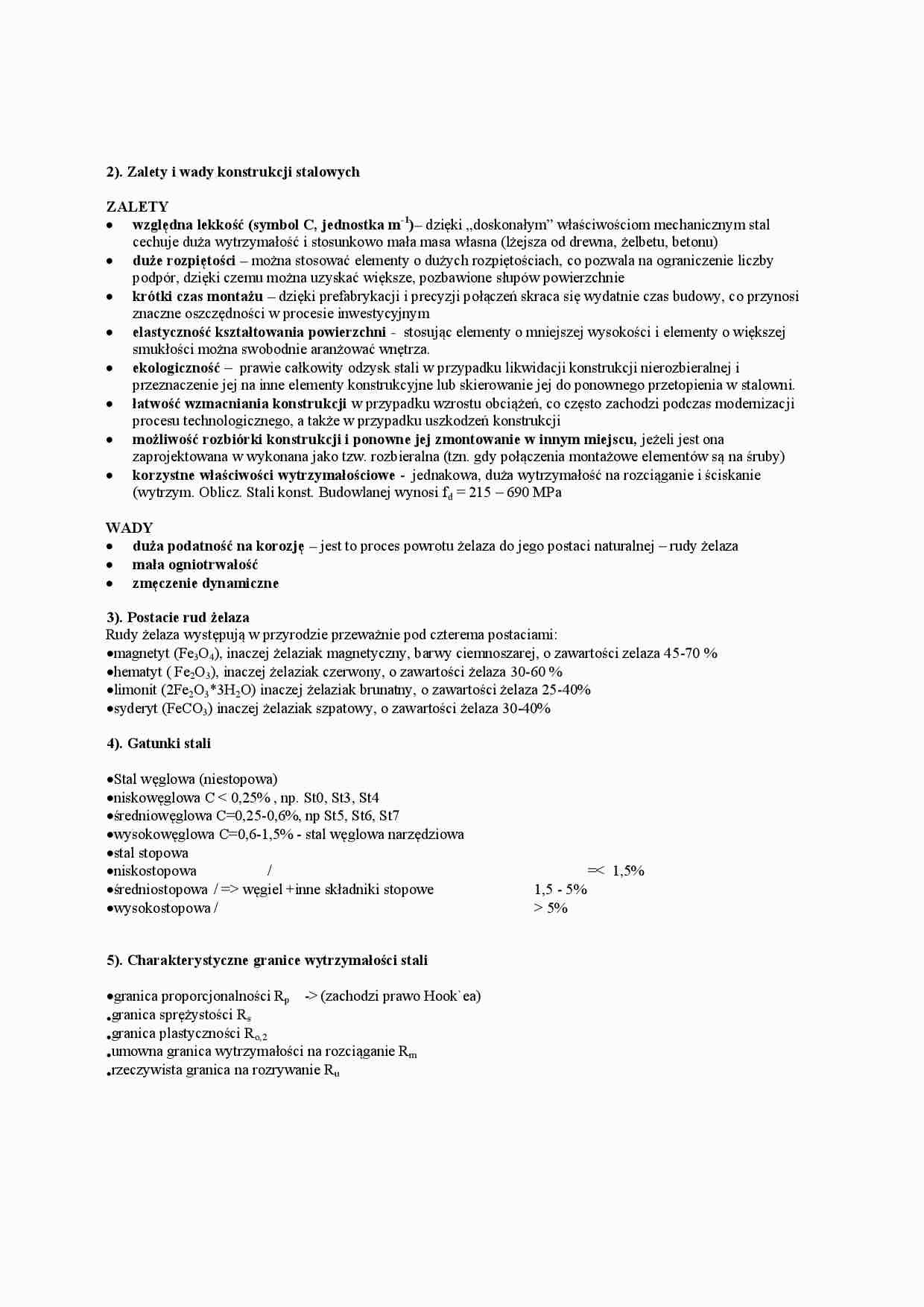

konstrukcje stalowe - materiały do egazminu, dr hab. inż. Zbigniew Mańko  - strona 1 konstrukcje stalowe - materiały do egazminu, dr hab. inż. Zbigniew Mańko  - strona 2 konstrukcje stalowe - materiały do egazminu, dr hab. inż. Zbigniew Mańko  - strona 3

Fragment notatki:

Pierwszy plik ma 11 stron i porusza zagadnienia takie jak: zalety i wady konstrukcji stalowych, gatunki stali, postacie rud żelaza, charakterystyczne granice wytrzymałości stali, udarność stali, wykres Heywooda, sprawdzenie ugięcia belki, styk doczołowy, słup czteropasowy. Drugi pliku składa się z 12 stron i znajdują się informacje takie jak: typy łączników, wiązary dachowe, żeberka podporowe, współczynnik wyboczniowy, zalety i wady dźwigarów rozporowych, głowice słupów stalowych. Kolejna notatka składa się z 11 stron i porusza zagadnienia takie jak: naprężenia pachwinowe, typy stężeń hal przemysłowych, belki ażurowe. Ostatnia notatka zawiera 12 stron i znajdują się w niej zagadnienia takie jak: obróbka cieplna stali, współczynnik Poissona, deformowanie próbek, twardość stali, nośność spoin pachwinowych, podział złączy sprawnych oraz wady spoin. Notatka zwiera również liczne rysunki i przekroje.
                                                                                                                                                                                                                         >                          >                                                                                                                                       <

(…)

…% , np. St0, St3, St4
·średniowęglowa C=0,25-0,6%, np St5, St6, St7
·wysokowęglowa C=0,6-1,5% - stal węglowa narzędziowa
·stal stopowa
·niskostopowa
/
·średniostopowa / => węgiel +inne składniki stopowe
·wysokostopowa /
5). Charakterystyczne granice wytrzymałości stali
·granica proporcjonalności Rp -> (zachodzi prawo Hook`ea)
sprężystości Rs
·granica plastyczności Ro,2
·umowna granica wytrzymałości…
… z równania równowagi, zawierającego jedna niewiadoma. Każda kratownice prawie zawsze
można rozciąć przekrojem przechodzącym przez trzy pręty, których kierunki nie przecinają sie w jednym
punkcie. Siły w przeciętych prętach wyznaczymy wykorzystując warunki równowagi jednej z odciętych
części kratownicy. Kierunki poszukiwanych sił przecinają sie parami w 3 punktach nie lezących na jednej
prostej, zwanych punktami RITTERA. Stosując równania równowagi biedace suma momentów wszystkich
sił, działających na rozpatrywana cześć kratownicy, względem każdego z tych 3 punktów RITTERA i
otrzymujemy za każdym razem równanie z jedna niewiadoma. W przypadku gdy dwa z przeciętych prętów
sa równoległe do siebie, stosujemy trzy równania równowagi typu : dwa równania sumy momentów
względem punktów RITTERA, w których trzeci…
… sposób w jaki się on odkształca.
Jeżeli w przypadku materiału izotropowego w rozpatrywanym punkcie ciała wyróżnimy kierunek m i jeżeli w tym
punkcie jedynie naprężenie σm ≠ 0 (zaś pozostałe składowe naprężenia są równe zero), to współczynnik Poissona:
gdzie: ε – odkształcenie, n – dowolny kierunek prostopadły do m
41. Wykres zależności granicy plastyczności stali od grubości wyrobu
(http://www.technologia.kielce.pl/index.php?act=pokaz&poziom=0&nad=3&id=95&ws=1)
Własności stali kształtowane są zarówno przez sposób obróbki plastycznej jak i obróbkę cieplną, co z kolei
ma przełożenie na strukturę. Przy dużym stopniu przerobu uzyskuje się drobne ziarno, a im mniejszy jest stopień
przerobu, wielkość ziarna wzrasta. Doświadczono w trakcie prowadzenia prac badawczych, że wytrzymałość na
rozciąganie oraz granica plastyczności…
… pod czterema postaciami:
·magnetyt (Fe3O4), inaczej żelaziak magnetyczny, barwy ciemnoszarej, o zawartości zelaza 45-70 %
·hematyt ( Fe2O3), inaczej żelaziak czerwony, o zawartości żelaza 30-60 %
·limonit (2Fe2O3*3H2O) inaczej żelaziak brunatny, o zawartości żelaza 25-40%
·syderyt (FeCO3) inaczej żelaziak szpatowy, o zawartości żelaza 30-40%
4). Gatunki stali
·Stal węglowa (niestopowa)
·niskowęglowa C < 0,25…
... zobacz całą notatkę
