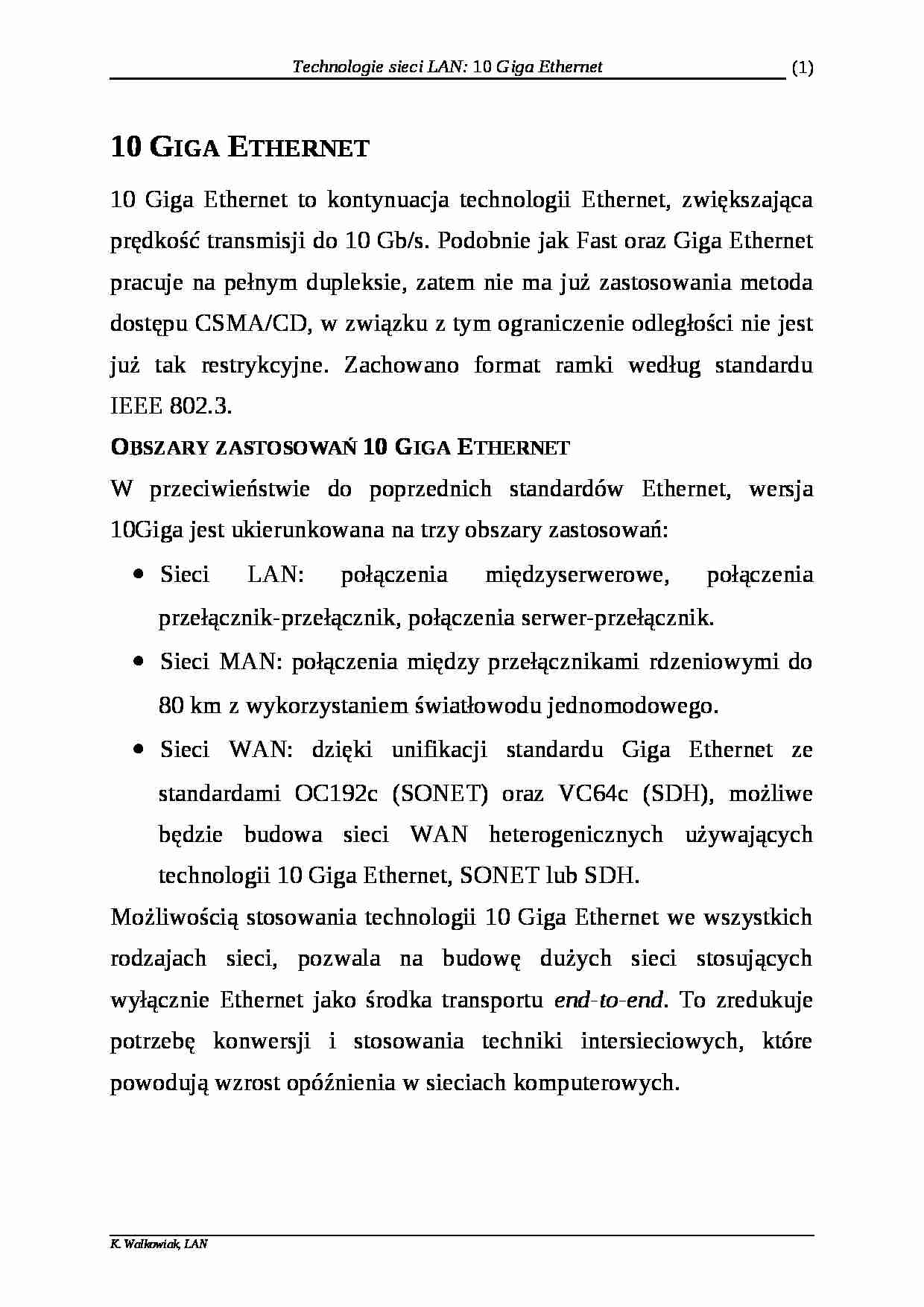

10 Giga Ethernet 10 Giga Ethernet to kontynuacja technologii Ethernet, zwiększająca prędkość transmisji do 10 Gb/s. Podobnie jak Fast oraz Giga Ethernet pracuje na pełnym dupleksie, zatem nie ma już zastosowania metoda dostępu CSMA/CD, w związku z tym ograniczenie odległości nie jest już tak restrykcyjne. Zachowano format ramki według standardu IEEE 802.3. Obszary zastosowań 10 Giga Ethernet W przeciwieństwie do poprzednich standardów Ethernet, wersja 10Giga jest ukierunkowana na trzy obszary zastosowań:
Sieci LAN: połączenia międzyserwerowe, połączenia przełącznik-przełącznik, połączenia serwer-przełącznik.
Sieci MAN: połączenia między przełącznikami rdzeniowymi do 80 km z wykorzystaniem światłowodu jednomodowego.
Sieci WAN: dzięki unifikacji standardu Giga Ethernet ze standardami OC192c (SONET) oraz VC64c (SDH), możliwe będzie budowa sieci WAN heterogenicznych używających technologii 10 Giga Ethernet, SONET lub SDH.
Możliwością stosowania technologii 10 Giga Ethernet we wszystkich rodzajach sieci, pozwala na budowę dużych sieci stosujących wyłącznie Ethernet jako środka transportu end-to - end . To zredukuje potrzebę konwersji i stosowania techniki intersieciowych, które powodują wzrost opóźnienia w sieciach komputerowych.
Porówn anie 10 Giga z poprzednimi wersjami Ethernet Najważniejsze różnice to:
10 Giga Ethernet pracuje tylko w trybie pełnego dupleksu, czyli nie obsługuje transmisji półdupleks i metody CSMA/CD.
Minimalna długość ramki wynosi 64 bajty (jak dla Fast Ethernet i Ethernet), nie ma potrzeby wydłużania ramki do 512 bitów jak dla Giga Ethernet.
Sieci 10 Giga Ethernet będą dysponować różnymi interfejsami PMD.
Interfejs WAN PHY umożliwiający stosowanie 10 Giga Ethernet w sieciach WAN.
Jako medium transmisyjne stosowany jest wyłącznie światłowód.
Warstwa fizyczna 10 Giga Ethernet Warstwa fizyczna 10 Giga Ethernet składa się z następujących podwarstw:
MDI (ang. Media Independent Interface ) pełni rolę interfejsu sprzęgającego warstwę MAC z warstwą fizyczną.
PCS (ang. Physical Coding Sublayer ) odpowiada za kodowanie i dekodowanie strumieni danych przesyłanych do warstwy MAC.
PMA (ang. Physical Medium Attachment ) odpowiada za serializację i synchronizację grup sygnałów.
PMD (ang. Physical Medium Dependent ) odpowiada za transmitowanie sygnałów.
Architektury warstwy fizycznej 10 Giga Ethernet
Dla sieci 10 Giga Ethernet proponowane są dwie architektury warstwy fizycznej: szeregowa i równoległa. Implementacja szeregowa warstwy fizycznej
Rozwiązanie szeregowe opiera się na jednym szybko pracującym bloku podwarstw PCS/PMA/PMD oferującym szybkość 10 Gb/s.
