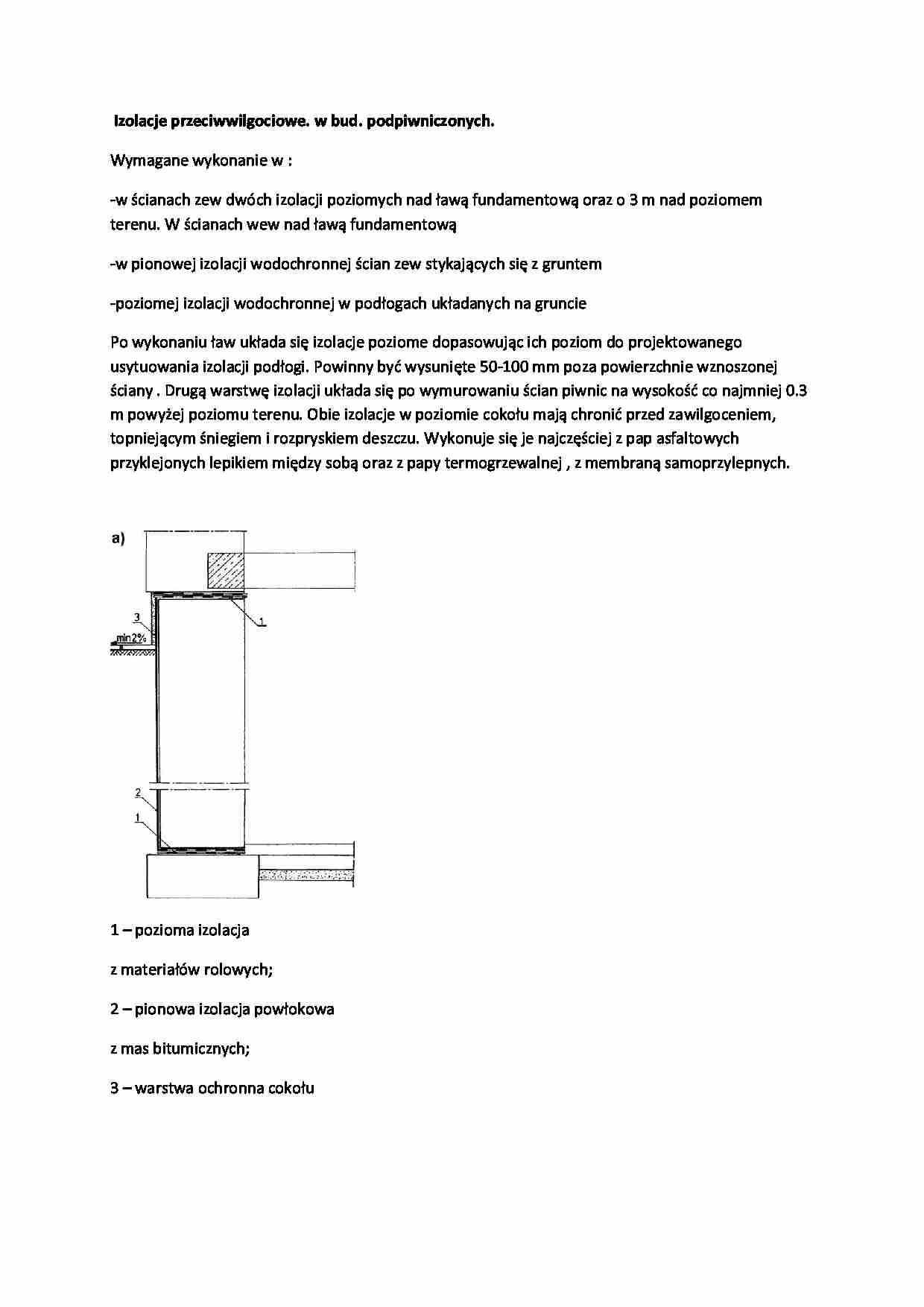

Izolacje przeciwwilgociowe. w bud. podpiwniczonych. Wymagane wykonanie w :
-w ścianach zew dwóch izolacji poziomych nad ławą fundamentową oraz o 3 m nad poziomem terenu. W ścianach wew nad ławą fundamentową -w pionowej izolacji wodochronnej ścian zew stykających się z gruntem -poziomej izolacji wodochronnej w podłogach układanych na gruncie Po wykonaniu ław układa się izolacje poziome dopasowując ich poziom do projektowanego usytuowania izolacji podłogi. Powinny być wysunięte 50-100 mm poza powierzchnie wznoszonej ściany . Drugą warstwę izolacji układa się po wymurowaniu ścian piwnic na wysokość co najmniej 0.3 m powyżej poziomu terenu. Obie izolacje w poziomie cokołu mają chronić przed zawilgoceniem, topniejącym śniegiem i rozpryskiem deszczu. Wykonuje się je najczęściej z pap asfaltowych przyklejonych lepikiem między sobą oraz z papy termogrzewalnej , z membraną samoprzylepnych. 1 - pozioma izolacja
z materiałów rolowych;
2 - pionowa izolacja powłokowa
z mas bitumicznych;
3 - warstwa ochronna cokołu
Izolacje przeciwwilg. w bud. niepodpiwniczonych.
Usunąć ziemię roślinną, ławę fundamentową posadowić poniżej granicy przemarzania gruntu, wykonać ścianę do 0,3m ponad pow. terenu, w ścianach zew. i wew. ułożyć izolację poziomą, którą należy połączyć z poziomą izolacją przeciwwilg. podłogi. Zaleca się ułożenie na ścianie fundamentowej pionowej izolacji od zew.(czyli str. największego zawilgocenia gruntu). Kolejność warstw od dołu: podsypka piaskowa, chudy beton, izolacja przeciwwilg. pozioma, izolacja termiczna, szlichta cementowa, posadzka.
RODZAJE DRENAŻY
DRENAŻ OPASKOWY I POWIERZCHNIOWY
opaskowy- zwany również otokowym lub pierścieniowym; jest to przewód rurowy okalający zazwyczaj obiekt w obszarze jego posadowienia; ma za zadanie odebranie wody zbierającej się i spiętrzającej przy ścianach i fundamentach oraz spływającej z drenażu powierzchniowego ułożonego pod podłogą, a następnie doprowadzenia tej wody do studzienki zbiorczej i dalej do kanalizacji deszczowej lub innego ujęcia; zasady projektowania i wykonania:
- drenaż musi mieć równomierny spadek, w jego zasięgu powinny pozostawać wszystkie zagrożone przez wodę elementy budynku
- przy wszystkich punktach załamania należy zaprojektować studzienki kontrolne
- przewody drenażowe należy układać tak, aby najwyższy punkt układu odwadniającego znajdował się poniżej poziomej izolacji w piwnicy, a najniższy powyżej podeszwy ławy fundamentowej;
- najczęściej przyjmuje się spadek 0,5%, przy zalecanym 1%
- najczęściej stosuje się sączki o średnicy 100 mm, wykonane z tworzywa sztucznego w postaci przewodu perforowanego, przejmującego wodę całą swoją powierzchnią;
... zobacz całą notatkę
