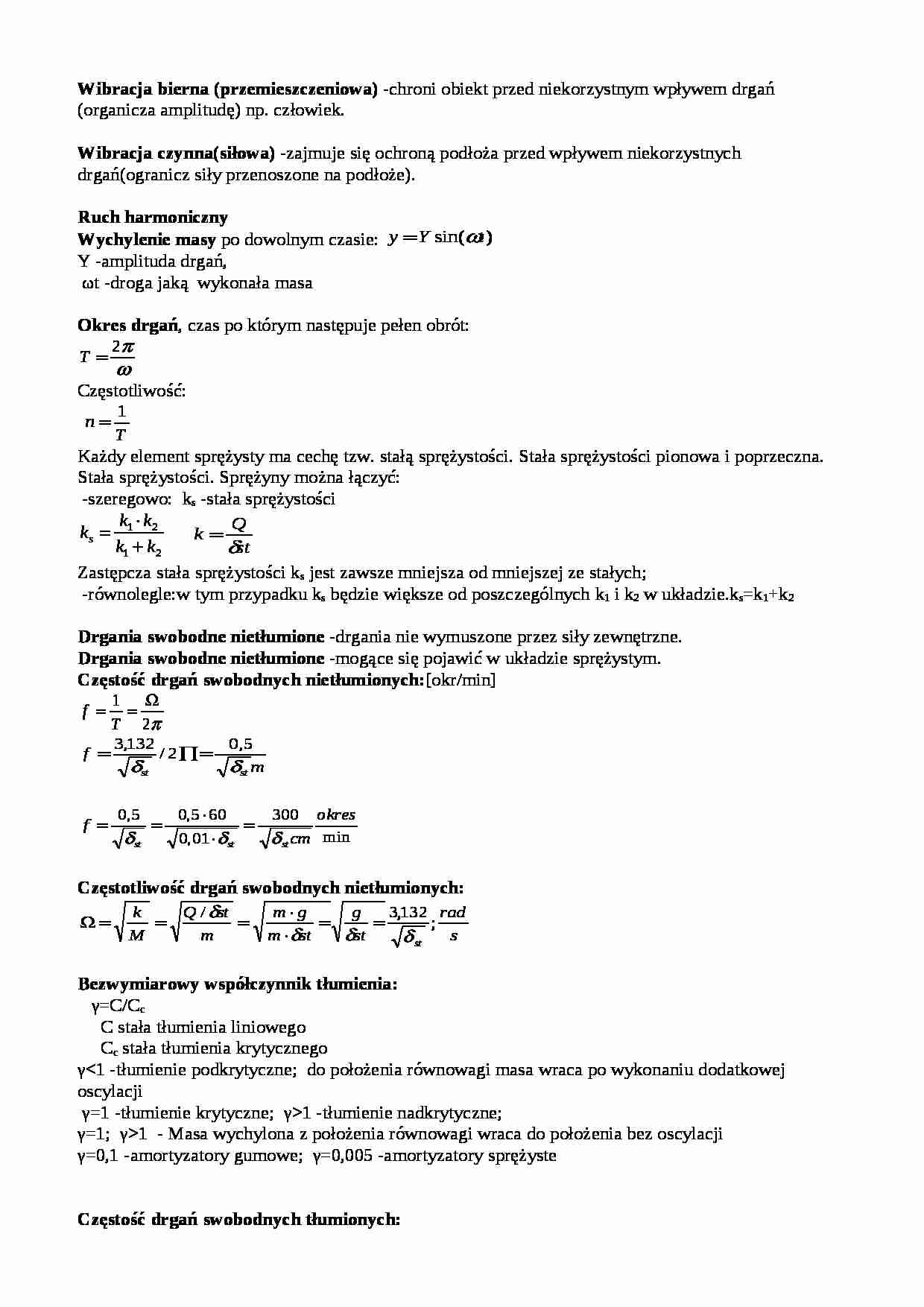

Hałas i wibracje-opracowanie - strona 1 Hałas i wibracje-opracowanie - strona 2 Hałas i wibracje-opracowanie - strona 3

Fragment notatki:

Wibracja bierna (przemieszczeniowa) -chroni obiekt przed niekorzystnym wpływem drgań (organicza amplitudę) np. człowiek.
Wibracja czynna(siłowa) -zajmuje się ochroną podłoża przed wpływem niekorzystnych drgań(ogranicz siły przenoszone na podłoże). Ruch harmoniczny
Wychylenie masy po dowolnym czasie: Y -amplituda drgań,
ωt -droga jaką wykonała masa
Okres drgań, czas po którym następuje pełen obrót:
Częstotliwość:
Każdy element sprężysty ma cechę tzw. stałą sprężystości. Stała sprężystości pionowa i poprzeczna. Stała sprężystości. Sprężyny można łączyć:
-szeregowo: ks -stała sprężystości
Zastępcza stała sprężystości ks jest zawsze mniejsza od mniejszej ze stałych; -równolegle:w tym przypadku ks będzie większe od poszczególnych k1 i k2 w układzie.ks=k1+k2 Drgania swobodne nietłumione -drgania nie wymuszone przez siły zewnętrzne. Drgania swobodne nietłumione -mogące się pojawić w układzie sprężystym.
Częstość drgań swobodnych nietłumionych:[okr/min] Częstotliwość drgań swobodnych nietłumionych:
Bezwymiarowy współczynnik tłumienia:
γ=C/Cc C stała tłumienia liniowego
Cc stała tłumienia krytycznego
γ1 -tłumienie nadkrytyczne; γ=1; γ1 - Masa wychylona z położenia równowagi wraca do położenia bez oscylacji γ=0,1 -amortyzatory gumowe; γ=0,005 -amortyzatory sprężyste
Częstość drgań swobodnych tłumionych: Częstość drgań swobodnych tłumionych=częstość drgań swobodnych nietłumionych. Współczynnik amplitudy podłoża:
γ -współczynnik tłumienia
μ - współ częstości drgań wymuszonych do drgań swobodnych n -drgania czynne dotyczące drgan podloza
f - grgania swobodne -drg elem na wibro μ=1 -występuje rezonans ξA1 -amplituda drgań będzie większa od amplitudy drgań podłoża; μ= ; ξA=1 amplitudy porównywalne
μ= ; ξA

(…)

… użytych do produkcji gum; Korkowe
Zalety: -zdolność odkształceń sprężystych, -duża trwałość, -tłumnienie dźwięków; Wady: -mała odporność na wilgotność, -stosunkowo duża wartość f ( stosować tylko do maszyn szybkobieżnych)
-Zadaniem fundamentu blokowego jest ograniczenie amplitud.
-Ampl drgan urządzeń wirnikowych posadowionych na fundamencie nie zależy od:pow. stopy fundamentu
-Masa fundamentu:ogranicza…
... zobacz całą notatkę
