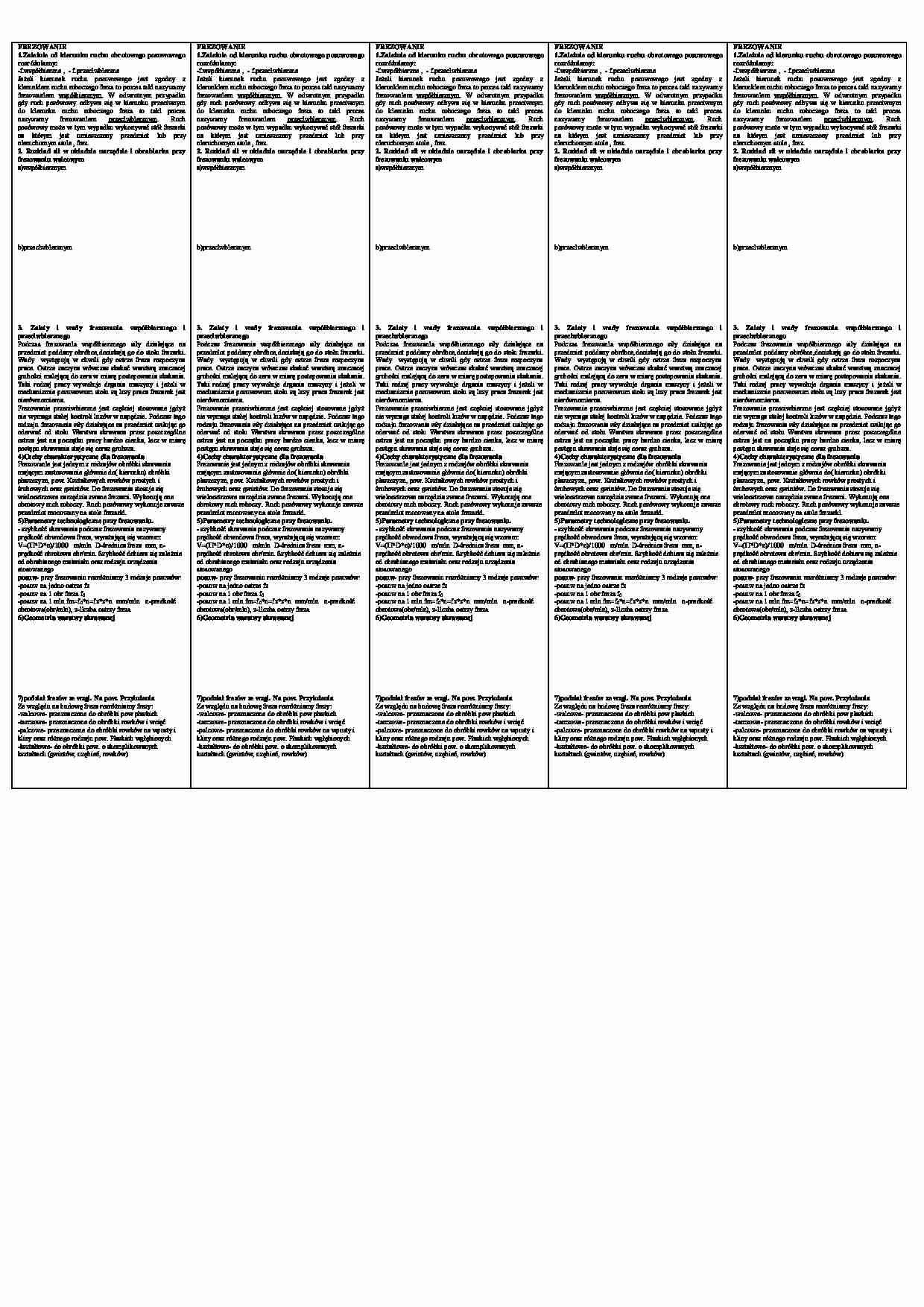

Frezowanie - wykład. - strona 1

Fragment notatki:

FREZOWANIE 1.Zależnie od kierunku ruchu obrotowego posuwowego rozróżniamy: -f.współbierzne , - f.przeciwbierzne
Jeżeli kierunek ruchu posuwowego jest zgodny z kierunkiem ruchu roboczego freza to proces taki nazywamy frezowaniem współbierznym . W odwrotnym przypadku gdy ruch posówowy odbywa się w kierunku przeciwnym do kierunku ruchu roboczego freza to taki proces nazywamy frezowaniem przeciwbierznym . Ruch posówowy może w tym wypadku wykonywać stół frezarki na którym jest umieszczony przedmiot lub przy nieruchomym stole , frez. 2. Rozkład sił w układzie narzędzie i obrabiarka przy frezowaniu walcowym a)współbierznym
b)przeciwbierznym
3. Zalety i wady frezowania współbierznego i przeciwbierznego Podczas frezowania współbierznego siły działające na przedmiot poddany obróbce,dociskają go do stołu frezarki. Wady występują w chwili gdy ostrze freza rozpoczyna prace. Ostrze zaczyna wówczas skakać warstwą znaczacej grubości malejącą do zera w miarę postepowania skakania. Taki rodzaj pracy wywołuje drgania maszyny i jeżeli w mechanizmie posuwowum stołu są luzy praca frezarek jest nierównomierna.
Frezowanie przeciwbierzne jest częściej stosowane jgdyż nie wymaga stałej kontroli luzów w napędzie. Podczas tego rodzaju frezowania siły działające na przedmiot usiłując go oderwać od stołu Warstwa skrawana przez poszczególne ostrza jest na początku pracy bardzo cienka, lecz w miarę postępu skrawania staje się coraz grubsza. 4)Cechy charakterystyczne dla frezowania Frezowanie jest jednym z rodzajów obróbki skrawania mającym zastosowanie głównie do( kierunku) obróbki płaszczyzn, pow. Kształtowych rowków prostych i śrubowych oraz gwintów. Do frezowania stosuje się wieloostrzowe narzędzia zwane frezami. Wykonują one obrotowy ruch roboczy. Ruch posówowy wykonuje zawsze przedmiot mocowany na stole frezarki. 5)Parametry technologiczne przy frezowaniu. - szybkość skrawania podczas frezowania nazywamy prędkość obwodowa freza, wyrażającą się wzorem: V=(*D*n)/1000 m/min D-średnica freza mm, n- prędkość obrotowa obr/min. Szybkość dobiera się zależnie od obrabianego materiału oraz rodzaju urządzenia stosowanego posuw- przy frezowaniu rozróżniamy 3 rodzaje posuwów:
-posuw na jedno ostrze fz
-posuw na 1 obr freza f 0 -posuw na 1 min fm=f 0 *n=fz*z*n mm/min n-predkość obrotowa(obr/min), z-liczba ostrzy freza 6)Geometria warstwy skrawanej

(…)

…. Szybkość dobiera się zależnie od obrabianego materiału oraz rodzaju urządzenia stosowanego posuw- przy frezowaniu rozróżniamy 3 rodzaje posuwów:
-posuw na jedno ostrze fz
-posuw na 1 obr freza f0 -posuw na 1 min fm=f0*n=fz*z*n mm/min n-predkość obrotowa(obr/min), z-liczba ostrzy freza
6)Geometria warstwy skrawanej
7)podział frezów ze wzgl. Na pow. Przyłożenia
Ze względu na budowę freza rozróżniamy frezy…
