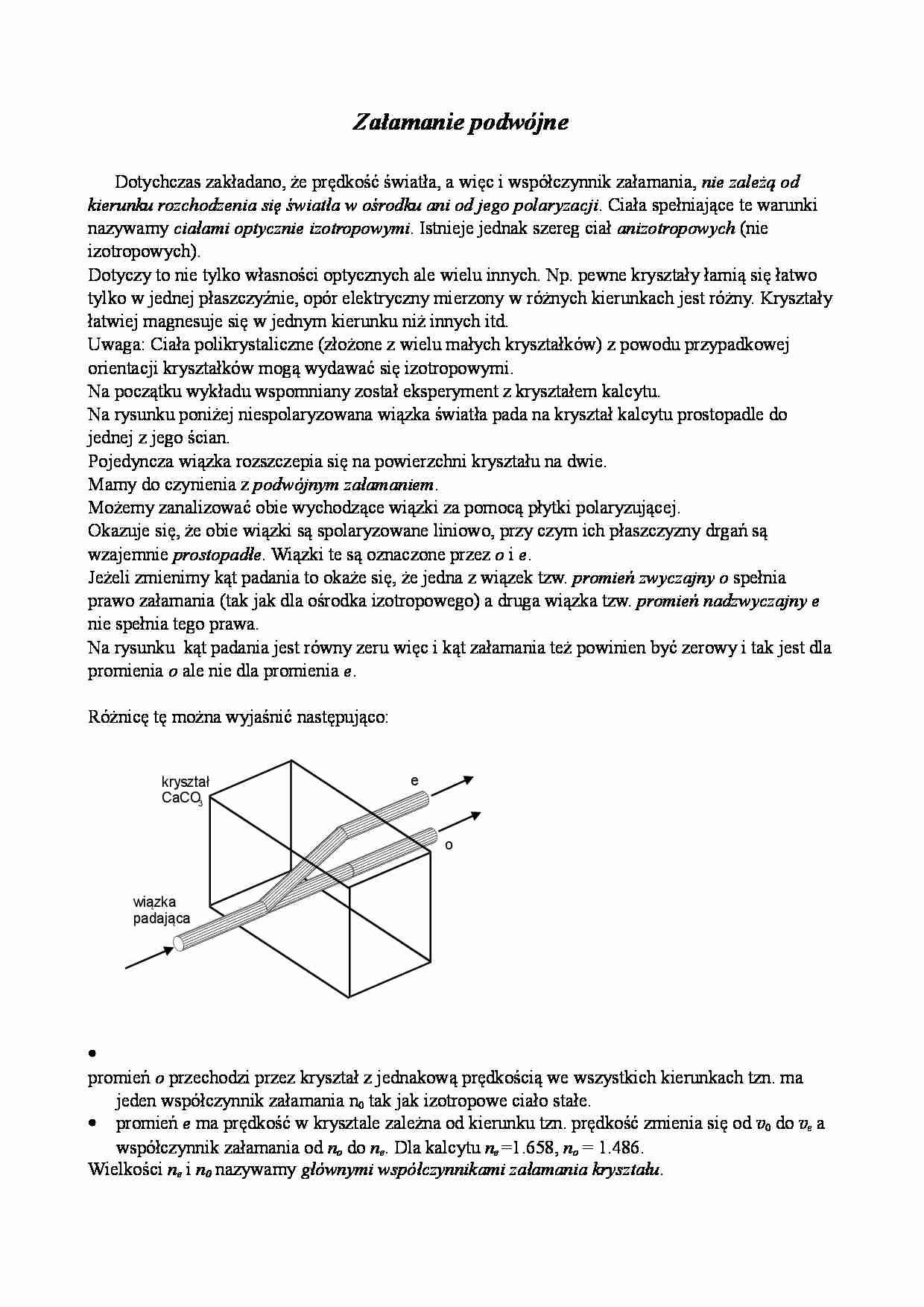

Fizyka - Załamanie podwójne - strona 1 Fizyka - Załamanie podwójne - strona 2

Fragment notatki:

Załamanie podwójne Dotychczas zakładano, że prędkość światła, a więc i współczynnik załamania,  nie zależą od  kierunku rozchodzenia się światła w ośrodku ani od jego polaryzacji . Ciała spełniające te warunki  nazywamy  ciałami optycznie izotropowymi . Istnieje jednak szereg ciał  anizotropowych  (nie  izotropowych). Dotyczy to nie tylko własności optycznych ale wielu innych. Np. pewne kryształy łamią się łatwo  tylko w jednej płaszczyźnie, opór elektryczny mierzony w różnych kierunkach jest różny. Kryształy  łatwiej magnesuje się w jednym kierunku niż innych itd. Uwaga: Ciała polikrystaliczne (złożone z wielu małych kryształków) z powodu przypadkowej  orientacji kryształków mogą wydawać się izotropowymi. Na początku wykładu wspomniany został eksperyment z kryształem kalcytu. Na rysunku poniżej niespolaryzowana wiązka światła pada na kryształ kalcytu prostopadle do  jednej z jego ścian. Pojedyncza wiązka rozszczepia się na powierzchni kryształu na dwie. Mamy do czynienia z  podwójnym załamaniem . Możemy zanalizować obie wychodzące wiązki za pomocą płytki polaryzującej. Okazuje się, że obie wiązki są spolaryzowane liniowo, przy czym ich płaszczyzny drgań są  wzajemnie  prostopadłe . Wiązki te są oznaczone przez  o  i  e . Jeżeli zmienimy kąt padania to okaże się, że jedna z wiązek tzw.  promień zwyczajny o  spełnia  prawo załamania (tak jak dla ośrodka izotropowego) a druga wiązka tzw.  promień nadzwyczajny e  nie spełnia tego prawa. Na rysunku  kąt padania jest równy zeru więc i kąt załamania też powinien być zerowy i tak jest dla  promienia  o  ale nie dla promienia  e . Różnicę tę można wyjaśnić następująco: • promień  o  przechodzi przez kryształ z jednakową prędkością we wszystkich kierunkach tzn. ma  jeden współczynnik załamania n0 tak jak izotropowe ciało stałe. • promień  e  ma prędkość w krysztale zależna od kierunku tzn. prędkość zmienia się od  v 0 do  ve  a  współczynnik załamania od  no  do  ne . Dla kalcytu  ne  =1.658,  no  = 1.486. Wielkości  ne  i  n0  nazywamy  głównymi współczynnikami załamania kryształu . wiązka padająca kryształ CaCO 3 e o Niektóre podwójnie załamujące kryształy mają interesującą własność nazywaną  dichroizmem ,  polegającą na tym, że jedna ze składowych polaryzacji jest  pochłaniana silniej niż druga. Własność ta jest pokazana na rysunku  obok. Na tej zasadzie opiera się działanie szeroko stosowanych  polaroidów. Zamiast dużej płytki wyciętej z kryształu można zastosować wiele  małych kryształów o osiach optycznych ustawionych równolegle do

(…)

… plastyczny
urządzenia, które poddaje się działaniu różnych sił. Anizotropię optyczną, jaka przy tym powstaje w
modelu, bada się przy pomocy polaryzacji.
