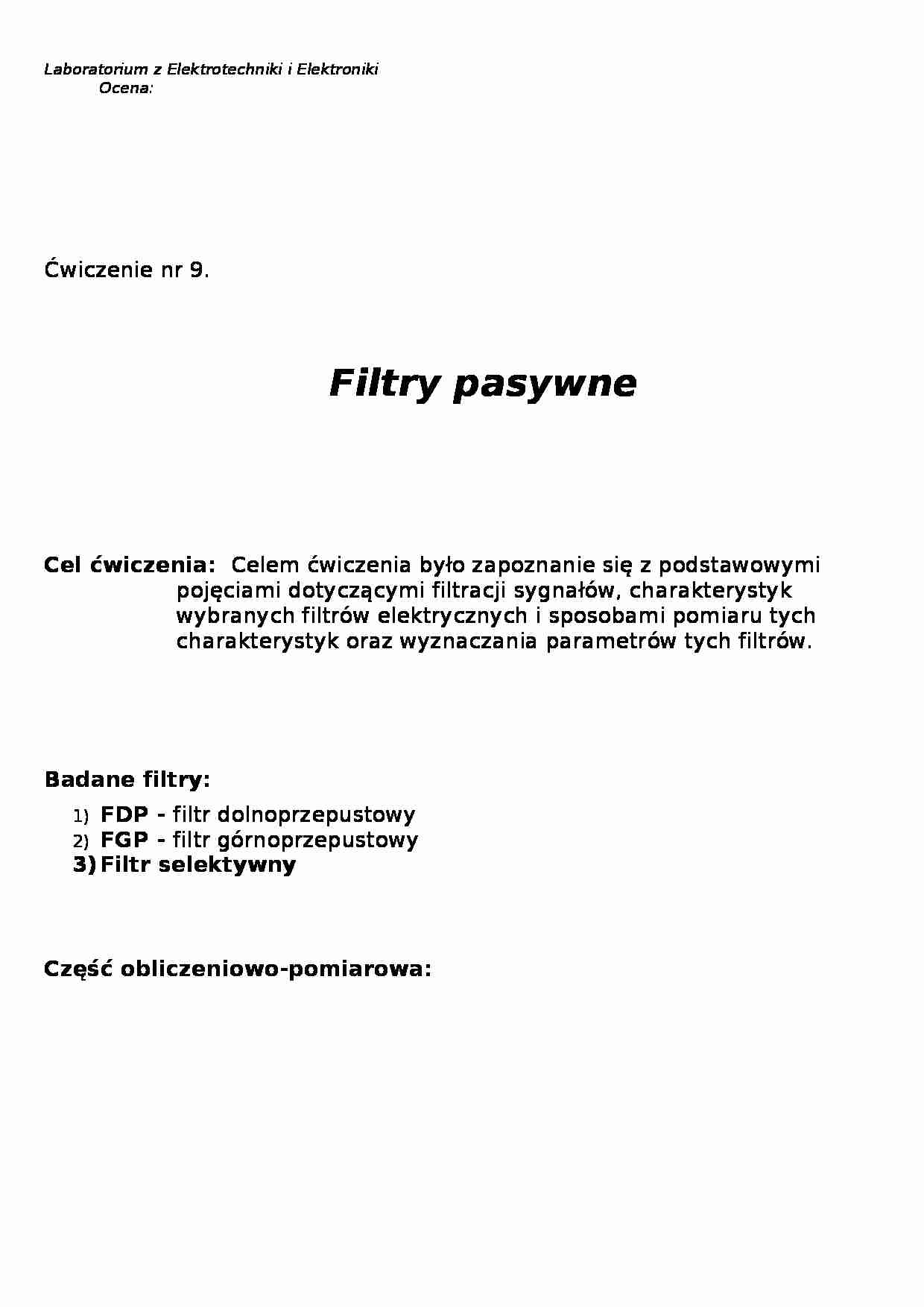

Laboratorium z Elektrotechniki i Elektroniki Ocena:
Ćwiczenie nr 9.
Filtry pasywne
Cel ćwiczenia: Celem ćwiczenia było zapoznanie się z podstawowymi pojęciami dotyczącymi filtracji sygnałów, charakterystyk wybranych filtrów elektrycznych i sposobami pomiaru tych charakterystyk oraz wyznaczania parametrów tych filtrów.
Badane filtry:
FDP - filtr dolnoprzepustowy
FGP - filtr górnoprzepustowy
Filtr selektywny
Część obliczeniowo-pomiarowa:
FDP - filtr dolnoprzepustowy
L.p
fu [Hz]
fod[Hz]
UWE[V]
UWY[V]
A(f)[V/V]
A(f)[dB]
T[ms]
τ[ms]
Φ[°]
1
50
52
0,858
0,895
0,3667
19
-0,446
-8,45
2
70
72
0,860
0,899
0,979
0,3852
13,9
-0,449
-11,62
3
100
103
0,861
0,898
0,959
0,3655
9,7
-0,442
-16,40
4
150
174
0,838
0,865
0,895
0,2754
5,7
-0,418
-26,43
5
200
225
0,839
0,853
0,841
0,1437
4,4
-0,400
-32,74
6
300
320
0,838
0,820
0,738
-0,1886
3,13
-0,369
-42,44
7
500
525
0,834
0,729
0,555
-1,1688
1,9
-0,297
-56,31
8
700
722
0,829
0,639
0,436
-2,2611
1,4
-0,249
-64,14
9
1000
1038
0,823
0,518
0,320
-4,0214
0,96
-0,190
-71,37
10
... zobacz całą notatkę
