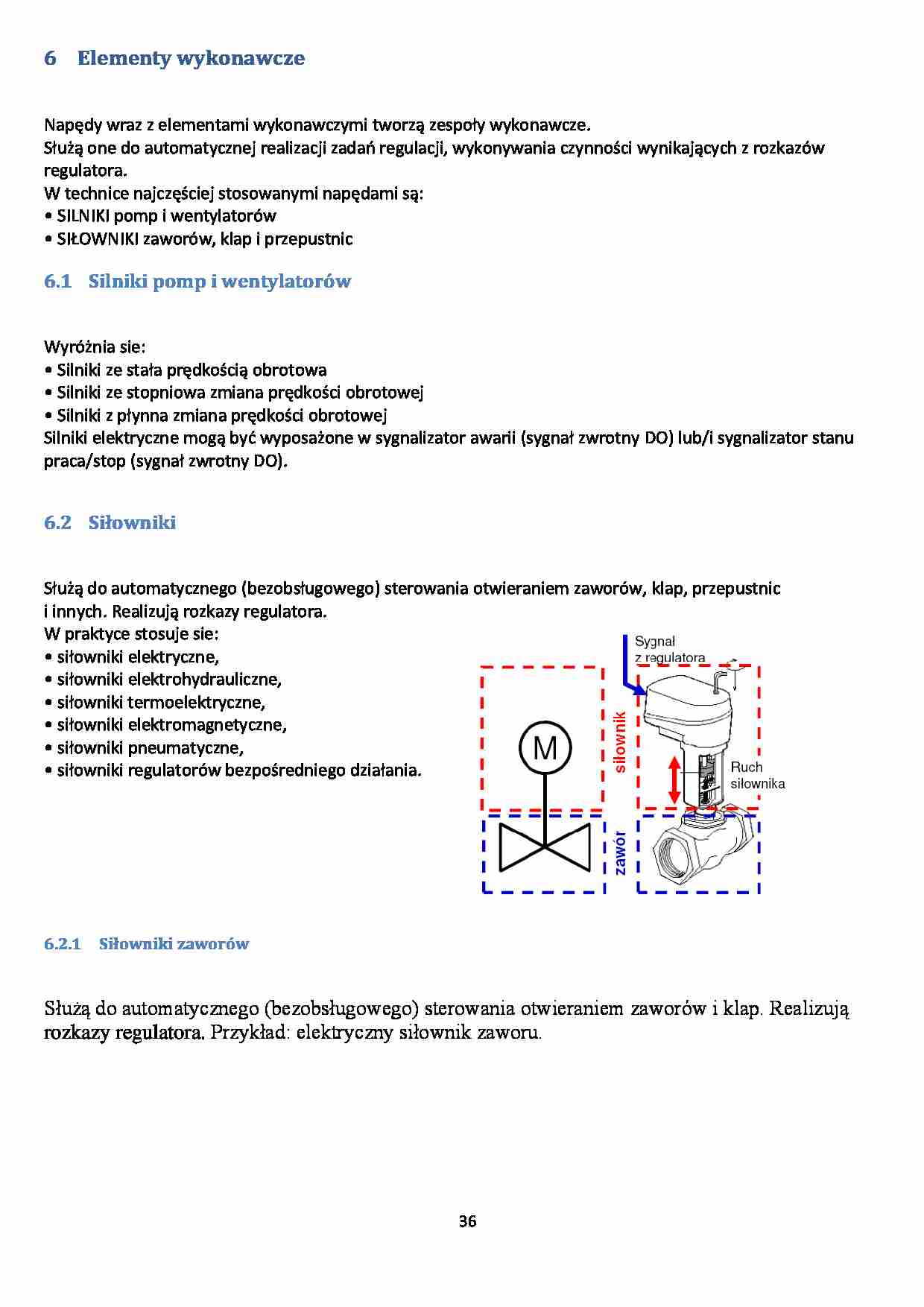

6 Elementy wykonawcze
Napędy wraz z elementami wykonawczymi tworzą zespoły wykonawcze.
Służą one do automatycznej realizacji zadao regulacji, wykonywania czynności wynikających z rozkazów
regulatora.
W technice najczęściej stosowanymi napędami są:
• SILNIKI pomp i wentylatorów
• SIŁOWNIKI zaworów, klap i przepustnic
6.1 Silniki pomp i wentylatorów
Wyróżnia sie:
• Silniki ze stała prędkością obrotowa
• Silniki ze stopniowa zmiana prędkości obrotowej
• Silniki z płynna zmiana prędkości obrotowej
Silniki elektryczne mogą byd wyposażone w sygnalizator awarii (sygnał zwrotny DO) lub/i sygnalizator stanu
praca/stop (sygnał zwrotny DO).
6.2 Siłowniki
Służą do automatycznego (bezobsługowego) sterowania otwieraniem zaworów, klap, przepustnic
i innych. Realizują rozkazy regulatora.
W praktyce stosuje sie:
• siłowniki elektryczne,
• siłowniki elektrohydrauliczne,
• siłowniki termoelektryczne,
• siłowniki elektromagnetyczne,
siłowniki pneumatyczne,
• siłowniki regulatorów bezpośredniego działania.
6.2.1 Siłowniki zaworów
Służą do automatycznego (bezobsługowego) sterowania otwieraniem zaworów i klap. Realizują
rozkazy regulatora. Przykład: elektryczny siłownik zaworu.
36
6.2.2 Siłowniki przepustnic
Służą do automatycznego (bezobsługowego) sterowania otwieraniem przepustnic. Realizują rozkazy regulatora.
Przykład: elektryczny siłownik przepustnic, siłownik termoelektryczny.
6.2.3 Siłowniki elektromagnetyczne
Po podaniu napięcia elektromagnes wciąga trzpieo i ściska sprężynę. Zawór jest otwarty.
Po zaniku napięcia sprężyna wypycha trzpieo do dołu. Zawór jest zamknięty.
Jest to zawór typu NC – normalnie zamknięty.
Możliwy jest również odwrotny układ siłownika NO – normalnie otwarty, gdzie elektromagnes wypycha
trzpieo, a sprężyna go wciąga.
Uwaga na uderzenia hydrauliczne!
6.2.4 Sterowanie praca siłowników
Ze względu na sposób pracy i sygnał sterujący wyróżnia sie:
• Siłowniki proporcjonalne sterowane sygnałem analogowym (A),
• Siłowniki dwustawne sterowane sygnałem cyfrowym (D),
• Siłowniki trójstawne sterowane dwoma sygnałami cyfrowymi
6.2.5 Dobór siłowników
Dobierając siłownik należy zwrócid uwagę na:
• siłę wyjściową lub moment obrotowy
• nominalny skok lub kat obrotu
• prędkośd ruchu (czas przejścia)
37
