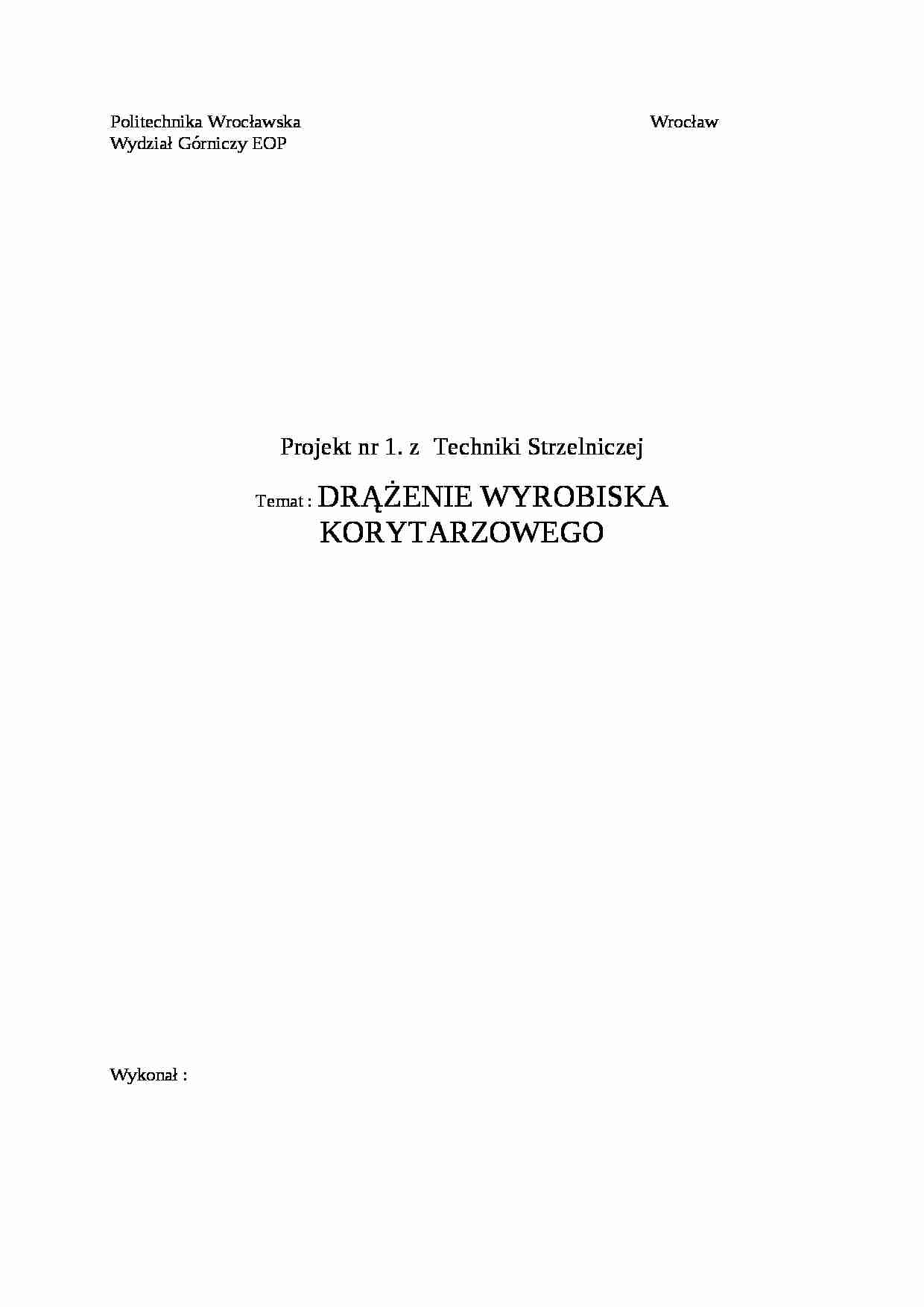

Politechnika Wrocławska Wrocław Wydział Górniczy EOP Projekt nr 1. z Techniki Strzelniczej
Temat : DRĄŻENIE WYROBISKA KORYTARZOWEGO
Wykonał : Dane
współczynnik zwięzłości skał Protodiakonowa f = ,
powierzchnia przekroju wyrobiska S = 26 m2,
zagrożenie metanowe,
kształt wyrobiska prostokątny,
gęstość objętościowa skał ρ = 1,9 [ Mg/m3 ],
Obliczenia Przyjmuję, że wyrobisko będzie miało wysokość h = 4 m., więc jego szerokość b wyniesie:
Długość otworu strzałowego - lo
Przyjmuję z tablic dla f = 5 -7 i S 12 m2 długość otworu strzałowego lo = 2,2 m.
Średnica otworu strzałowego - do
Przyjmuję średnicę otworu strzałowego do = 41 [ mm ]
Obliczenie zabioru - z
Przyjmując, że wykorzystanie otworu strzałowego zabiór obliczono ze wzoru:
Obliczenie liczby otworów strzałowych przypadających na 1 m2 wyrobiska - n
Obliczenie całkowitej liczby otworów strzałowych - N
Obliczenie objętości odstrzelonego urobku - V
Obliczenie masy odstrzelonego urobku - mu
Obliczenie ładunku jednostkowego MW - q
- współczynnik wytrzymałości skały
s - wskaźnik struktury skały s = 1,0 dla struktury masywnej skały,
v - wskaźnik usztywnienia zabioru v = 1,5

(…)

… do sporządzenia połączenia szeregowego.
Schemat sieci strzałowej przy szeregowym połączeniu zapalników
OZ - obwód zapalnikowy,
LS - linia strzałowa,
Z - zapalarka,
Rzi - oporność i- tego zapalnika,
Rl - oporność linii strzałowej.
la = 200 [ m ] długość linii strzałowej,
γCu = 56 [ m/mm2 ] przewodność właściwa przewodu miedzianego DY,
sp = 1,5 [ mm2 ] pole przekroju poprzecznego przewodu DY. Obliczenie oporności…
… = 0,9 dla MW patronowanego,
d - wskaźnik jakości przybitki d = 1,0 dla jakości dobrej,
Obliczenie ładunku całkowitego MW - Q
Obliczenie ładunku w jednym otworze - Qo
Dobór materiału wybuchowego
nazwa Metanit D8GH2
średnica naboju  = 38 [ mm ]
masa naboju mn = 200 [ g ]
długość naboju ln = 130 [ mm ]
skuteczność w bloku Trauzla 228 [ cm3 ]
Obliczenie ilości naboi MW w jednym otworze - nn
Obliczenie…
