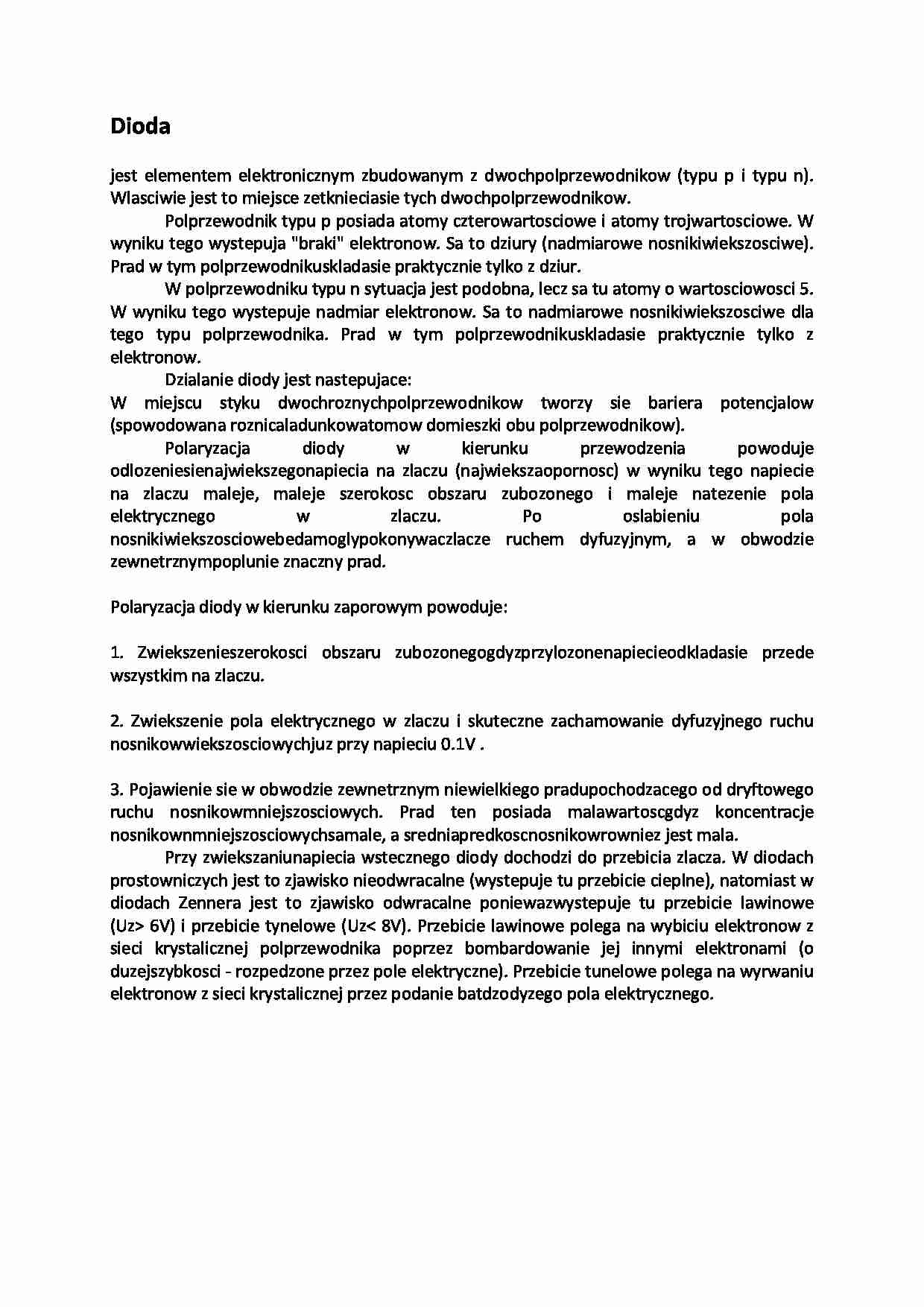

Dioda - omówienie - strona 1

Fragment notatki:

Dioda jest elementem elektronicznym zbudowanym z dwoch polprzewodnikow (typu p i typu n). Wlasciwie jest to miejsce zetkniecia sie tych dwoch polprzewodnikow.
Polprzewodnik typu p posiada atomy czterowartosciowe i atomy trojwartosciowe. W wyniku tego wystepuja "braki" elektronow. Sa to dziury (nadmiarowe nosniki wiekszosciwe). Prad w tym polprzewodniku sklada sie praktycznie tylko z dziur.
W polprzewodniku typu n sytuacja jest podobna, lecz sa tu atomy o wartosciowosci 5. W wyniku tego wystepuje nadmiar elektronow. Sa to nadmiarowe nosniki wiekszosciwe dla tego typu polprzewodnika. Prad w tym polprzewodniku sklada sie praktycznie tylko z elektronow.
Dzialanie diody jest nastepujace:
W miejscu styku dwoch roznych polprzewodnikow tworzy sie bariera potencjalow (spowodowana roznica ladunkow atomow domieszki obu polprzewodnikow). Polaryzacja diody w kierunku przewodzenia powoduje odlozenie sie najwiekszego napiecia na zlaczu (najwieksza opornosc) w wyniku tego napiecie na zlaczu maleje, maleje szerokosc obszaru zubozonego i maleje natezenie pola elektrycznego w zlaczu. Po oslabieniu pola nosniki wiekszosciowe beda mogly pokonywac zlacze ruchem dyfuzyjnym, a w obwodzie zewnetrznym poplunie znaczny prad.
Polaryzacja diody w kierunku zaporowym powoduje:
1. Zwiekszenie szerokosci obszaru zubozonego gdyz przylozone napiecie odklada sie przede wszystkim na zlaczu.
2. Zwiekszenie pola elektrycznego w zlaczu i skuteczne zachamowanie dyfuzyjnego ruchu nosnikow wiekszosciowych juz przy napieciu 0.1V .
3. Pojawienie sie w obwodzie zewnetrznym niewielkiego pradu pochodzacego od dryftowego ruchu nosnikow mniejszosciowych. Prad ten posiada mala wartosc gdyz koncentracje nosnikow nmniejszosciowych sa male, a srednia predkosc nosnikow rowniez jest mala.
Przy zwiekszaniu napiecia wstecznego diody dochodzi do przebicia zlacza. W diodach prostowniczych jest to zjawisko nieodwracalne (wystepuje tu przebicie cieplne), natomiast w diodach Zennera jest to zjawisko odwracalne poniewaz wystepuje tu przebicie lawinowe (Uz 6V) i przebicie tynelowe (Uz ... zobacz całą notatkę
