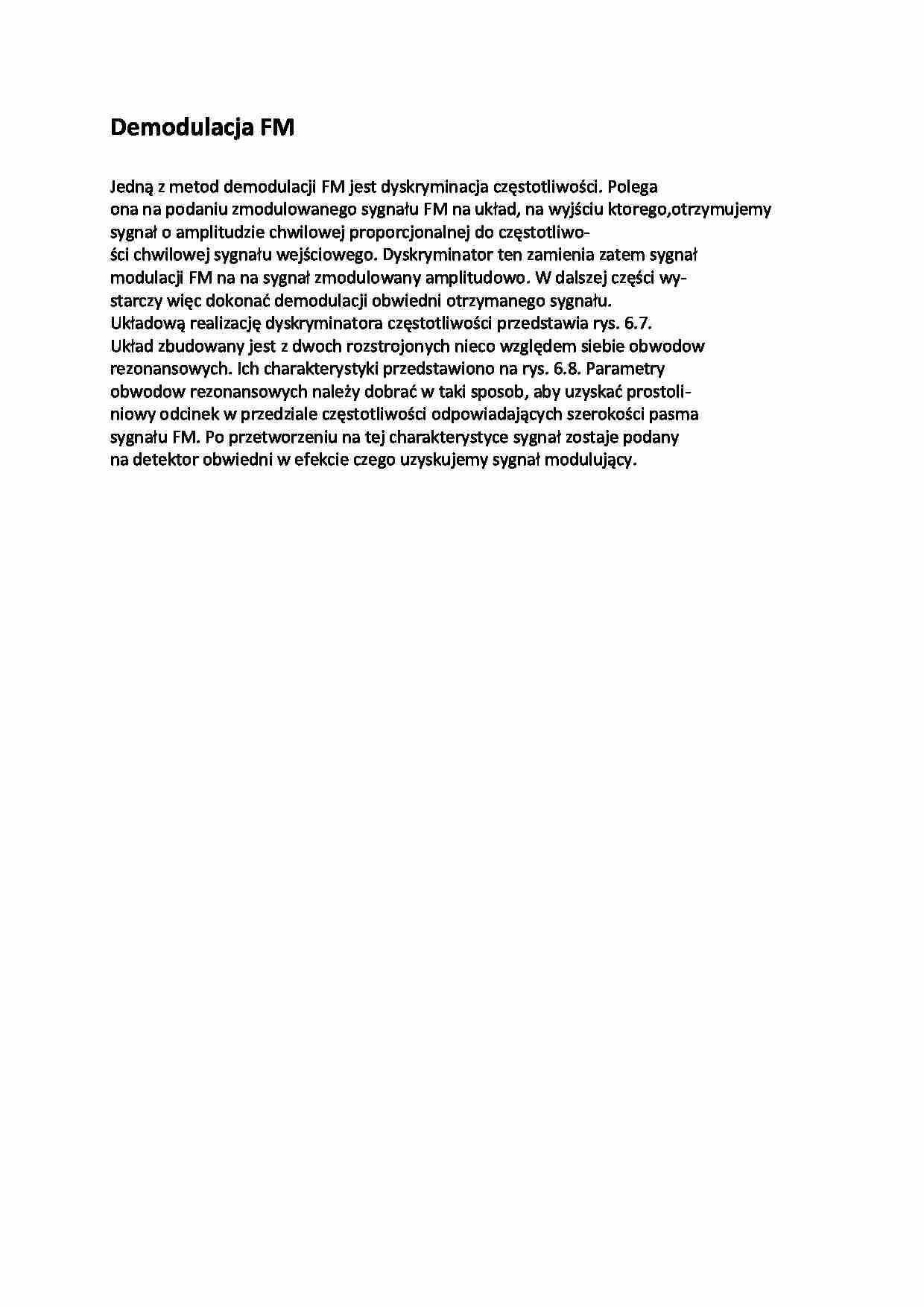

Demodulacja FM - opracowanie - strona 1

Fragment notatki:

Demodulacja FM Jedną z metod demodulacji FM jest dyskryminacja częstotliwości. Polega
ona na podaniu zmodulowanego sygnału FM na układ, na wyjściu ktorego, otrzymujemy sygnał o amplitudzie chwilowej proporcjonalnej do częstotliwo-
ści chwilowej sygnału wejściowego. Dyskryminator ten zamienia zatem sygnał
modulacji FM na na sygnał zmodulowany amplitudowo. W dalszej części wy-
starczy więc dokonać demodulacji obwiedni otrzymanego sygnału.
Układową realizację dyskryminatora częstotliwości przedstawia rys. 6.7.
Układ zbudowany jest z dwoch rozstrojonych nieco względem siebie obwodow
rezonansowych. Ich charakterystyki przedstawiono na rys. 6.8. Parametry
obwodow rezonansowych należy dobrać w taki sposob, aby uzyskać prostoli-
niowy odcinek w przedziale częstotliwości odpowiadających szerokości pasma
sygnału FM. Po przetworzeniu na tej charakterystyce sygnał zostaje podany
na detektor obwiedni w efekcie czego uzyskujemy sygnał modulujący.
