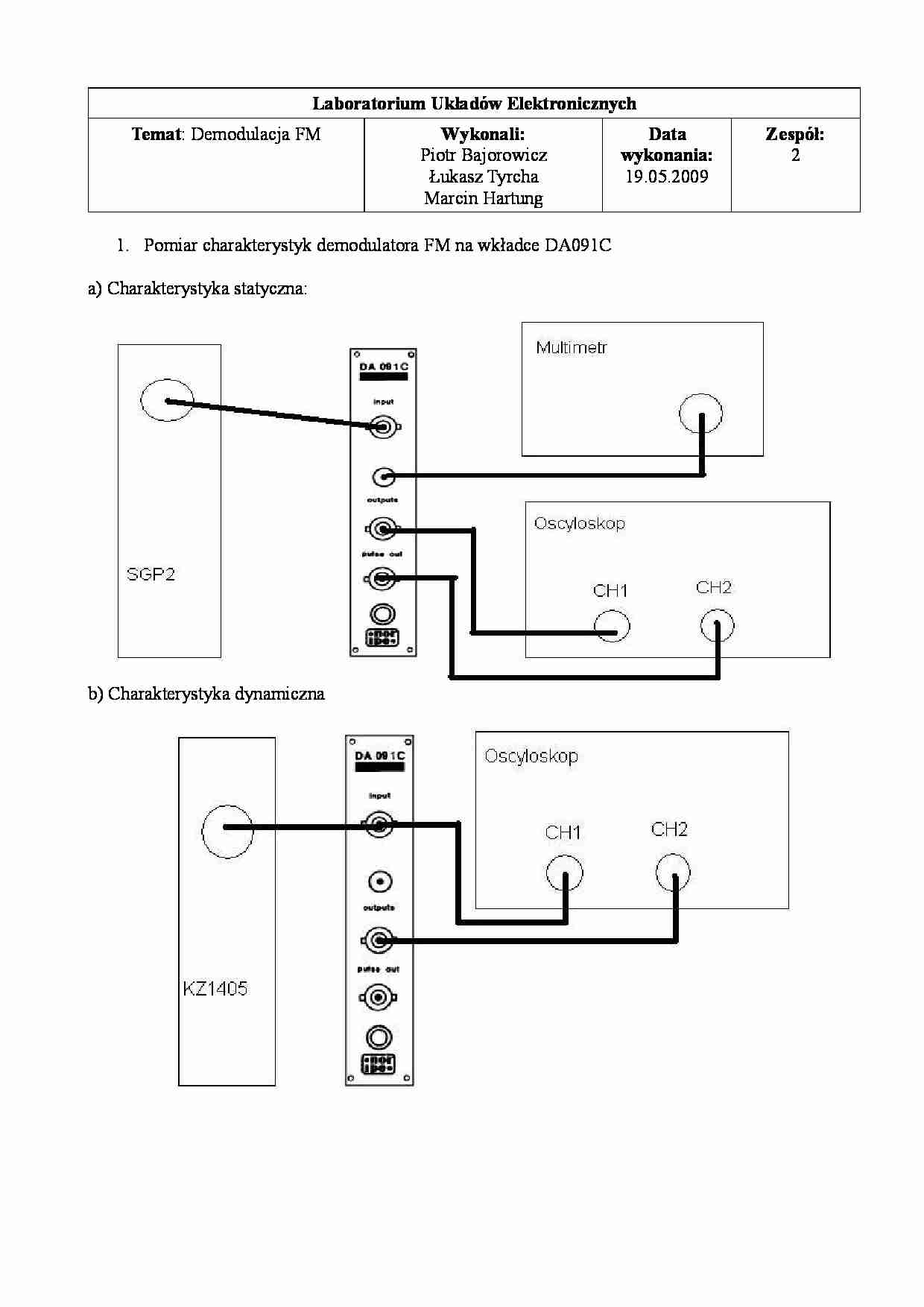

Laboratorium Układów Elektronicznych Temat : Demodulacja FM Wykonali: Piotr Bajorowicz Łukasz Tyrcha Marcin Hartung Data wykonania: 19.05.2009 Zespół: 2 1. Pomiar charakterystyk demodulatora FM na wkładce DA091C a) Charakterystyka statyczna: b) Charakterystyka dynamiczna 2. Pętla fazowa jako demodulator FM Zadane parametry sygnału zmodulowanego: fc = 20 kHz fmin = 15 kHz fmax = 25 kHz Na podstawie zadanych parametrów wyliczamy: R G2 = 1,7 15∗10 3∗1,032∗10−9 = 109,82 k R G1 =1,25∗109,82∗ 25 15 − 1=91,52 k Dobierając wartości oporników z szeregu E24: R G2 = 110 k R G1 = 91 k Dobieramy częstotliwość 3dB, która musi spełniać warunek f m 3∗ f 3dB f 3dB= f m 3 = 25 3 = 8,33 Hz Filtr całkujący: Wiedząc, że pojemność kondensatora wynosi 470 nF: R = 1 C R = 1 2∗∗8,33∗470∗10 − 9 =41 k Dobierając wartość z szeregu E24: R =39 k Filtr proporcjonalno-całkujący: R F1 =39k R F2 =3,9 k Transmitancja tego filtru : H s = sCR F2 1 sC RF1 RF2 1 Zakres trzymania pętli nie zależy od zastosowanego detektora fazy: f L =10kHz Dla DF1 zakres chwytania wynosi: f z = f L =10kHz Dla DF2 zakres chwytania dla filtru całkującego wynosi: f z = L b 2 = 62,8 470∗10 − 9∗39∗103 2 = 294 Hz Dla DF2 zakres chwytania dla filtru proporcjonalno-całkującego wynosi: f z = K det f L b 0 = f L RF2 R F1 R F2 = 10∗ 444=3kHz Pomiar zakresu trzymania, chwytania, charakterystyki statycznej oraz dynamicznej: Wszystkie pomiary można wykonać na tym jednym układzie pomiarowym. W zależności czy mierzymy charakterystykę dynamiczną czy też statyczną na wejście pętli podajemy sygnał odpowiednio zmodulowany i niezmodulowany.
