Wydział:
EAIiE
Nieliniowe Układy Elektroniczne - laboratorium Data wykonania:
15.12.2008 r.
Kierunek:
Elektronika Temat ćwiczenia:
Demodulacja FM Data oddania:
Zespół 1
Pon. 8.30
Skład: Zyta Racia
Piotr Wojtowicz
Michał Janowicz
Ocena:

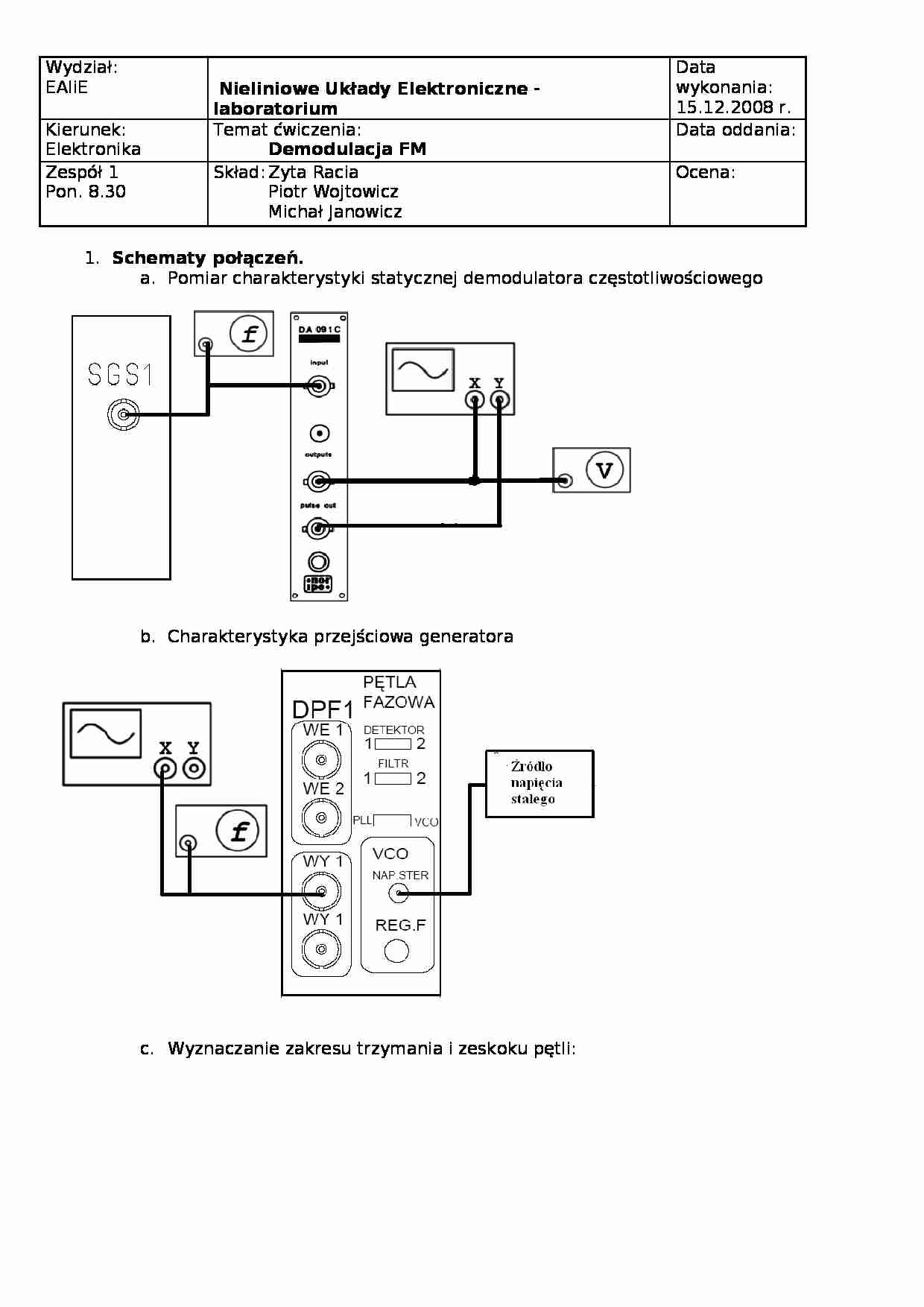

Schematy połączeń. Pomiar charakterystyki statycznej demodulatora częstotliwościowego
Charakterystyka przejściowa generatora
Wyznaczanie zakresu trzymania i zeskoku pętli:
Wyznaczanie charakterystyki statycznej demodulatora częstotliwościowego:
Czas trwania impulsów wyjściowych przerzutnika monostabilnego 74121 (wkładka DA091C). Czas trwania impulsu wyjściowego ma wartość t = R 1 C 1 ln2. t = 39∙10 3 ∙1∙10 -9 ∙0,0,69 = 27[µs] .
Wartości elementów pętli fazowej z filtrem „1” pozwalające na demodulację sygnału FM. Założenia projektowe:
Nośna sygnału FM: Dewiacja sygnału FM: Obliczenia:
Elementami ustalającymi zakres generowanych częstotliwości są kondensator C G i rezystory R G1 i R G2 .
Dobierając rezystor R G2 dla danego C G możemy wyznaczyć najmniejszą częstotliwość zakresu przestrajania:
K1 = 1.7V dla Uzas = 7V
Dobierając rezystor R G1 dla danego C G możemy wyznaczyć największą częstotliwość zakresu przestrajania:
K2 = 1,25 dla U zas = 7V
Otrzymujemy wartości:
R G1 = 64[kΩ] R G2 = 103[kΩ] R F1 = 17 [Ω] Zakres trzymania i zeskoku pętli. Z danych katalogowych układu wynika, że zakres trzymania pętli fazowej nie zależy od rodzaju zastosowanego detektora fazy i wynosi:
2f l = f max - f min = 8 [kHz] Zakres zeskoku (chwytania) 2f z pętli zależy od typu komparatora fazy i rodzaju filtru dolnoprzepustowego.
Dla DF2 2f l = 2f z = 8 [kHz] niezależnie od rodzaju filtru.
Dla DF1 z filtrem R F1 ,C F1 do oszacowania zakresu zaskoku : gdzie ω b = 1/R F1 C F1 - pulsacja bieguna filtru dolnoprzepustowego, ω l = 2πf l Wartości elementów pętli fazowej z filtrem „2” pozwalające na demodulację sygnału FM.
