To tylko jedna z 2 stron tej notatki. Zaloguj się aby zobaczyć ten dokument.
Zobacz
całą notatkę

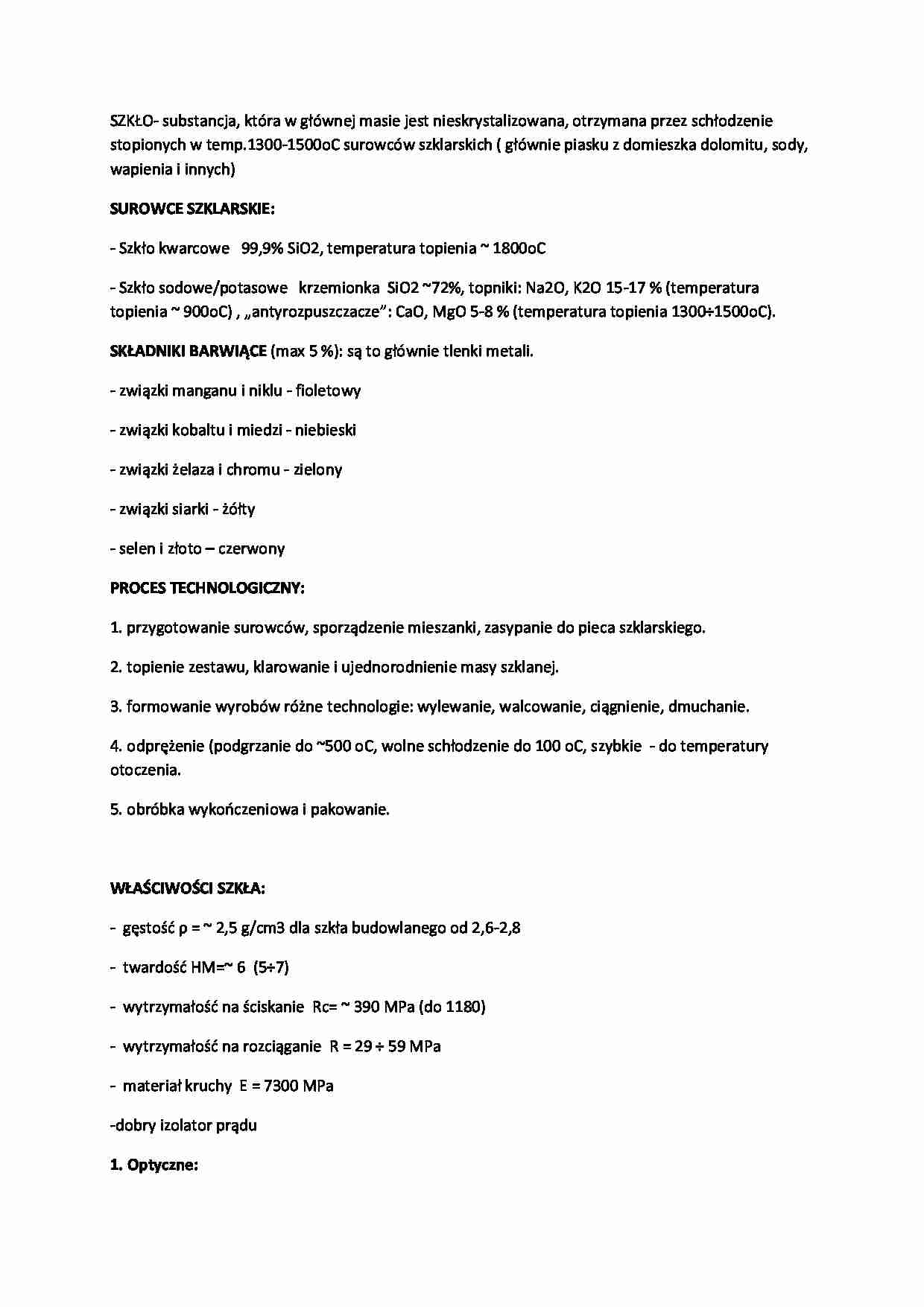

SZKŁO- substancja, która w głównej masie jest nieskrystalizowana, otrzymana przez schłodzenie stopionych w temp.1300-1500oC surowców szklarskich ( głównie piasku z domieszka dolomitu, sody, wapienia i innych)
SUROWCE SZKLARSKIE:
- Szkło kwarcowe 99,9% SiO2, temperatura topienia ~ 1800oC
- Szkło sodowe/potasowe krzemionka SiO2 ~72%, topniki: Na2O, K2O 15-17 % (temperatura topienia ~ 900oC) , „antyrozpuszczacze”: CaO, MgO 5-8 % (temperatura topienia 1300÷1500oC).
SKŁADNIKI BARWIĄCE (max 5 %): są to głównie tlenki metali.
- związki manganu i niklu - fioletowy
- związki kobaltu i miedzi - niebieski
- związki żelaza i chromu - zielony
- związki siarki - żółty
- selen i złoto - czerwony
PROCES TECHNOLOGICZNY:
1. przygotowanie surowców, sporządzenie mieszanki, zasypanie do pieca szklarskiego.
2. topienie zestawu, klarowanie i ujednorodnienie masy szklanej.
3. formowanie wyrobów różne technologie: wylewanie, walcowanie, ciągnienie, dmuchanie.
4. odprężenie (podgrzanie do ~500 oC, wolne schłodzenie do 100 oC, szybkie - do temperatury otoczenia.
5. obróbka wykończeniowa i pakowanie.
WŁAŚCIWOŚCI SZKŁA:
- gęstość ρ = ~ 2,5 g/cm3 dla szkła budowlanego od 2,6-2,8
- twardość HM=~ 6 (5÷7) - wytrzymałość na ściskanie Rc= ~ 390 MPa (do 1180)
- wytrzymałość na rozciąganie R = 29 ÷ 59 MPa
- materiał kruchy E = 7300 MPa
-dobry izolator prądu
1. Optyczne:
- przepuszczalność światła (zależy od grubości) śr. 65÷90 %
- wsp. odbicia ~ 8 % (4% dla każdej powierzchni)
- pochłanianie 2÷3 %
- wsp. załamania światła 1,5
2. Termiczne:
- wsp. przewodności cieplnej λ ≈ 1 W/mK
- wsp. rozszerzalności liniowej α = 8.7 x 10-7
- nieodporne na nagłe zmiany temperatur
- temperatura mięknienia 540 Oc
3.Chemiczne :
- odporne na działanie wody, zasad i kwasów (oprócz fosforowego i fluorowodorowego i ługów)
- odporne na działanie warunków atmosferycznych
- odporne na działanie procesów gnilnych
- dobry izolator prądu elektrycznego
... zobacz całą notatkę
Komentarze użytkowników (0)
