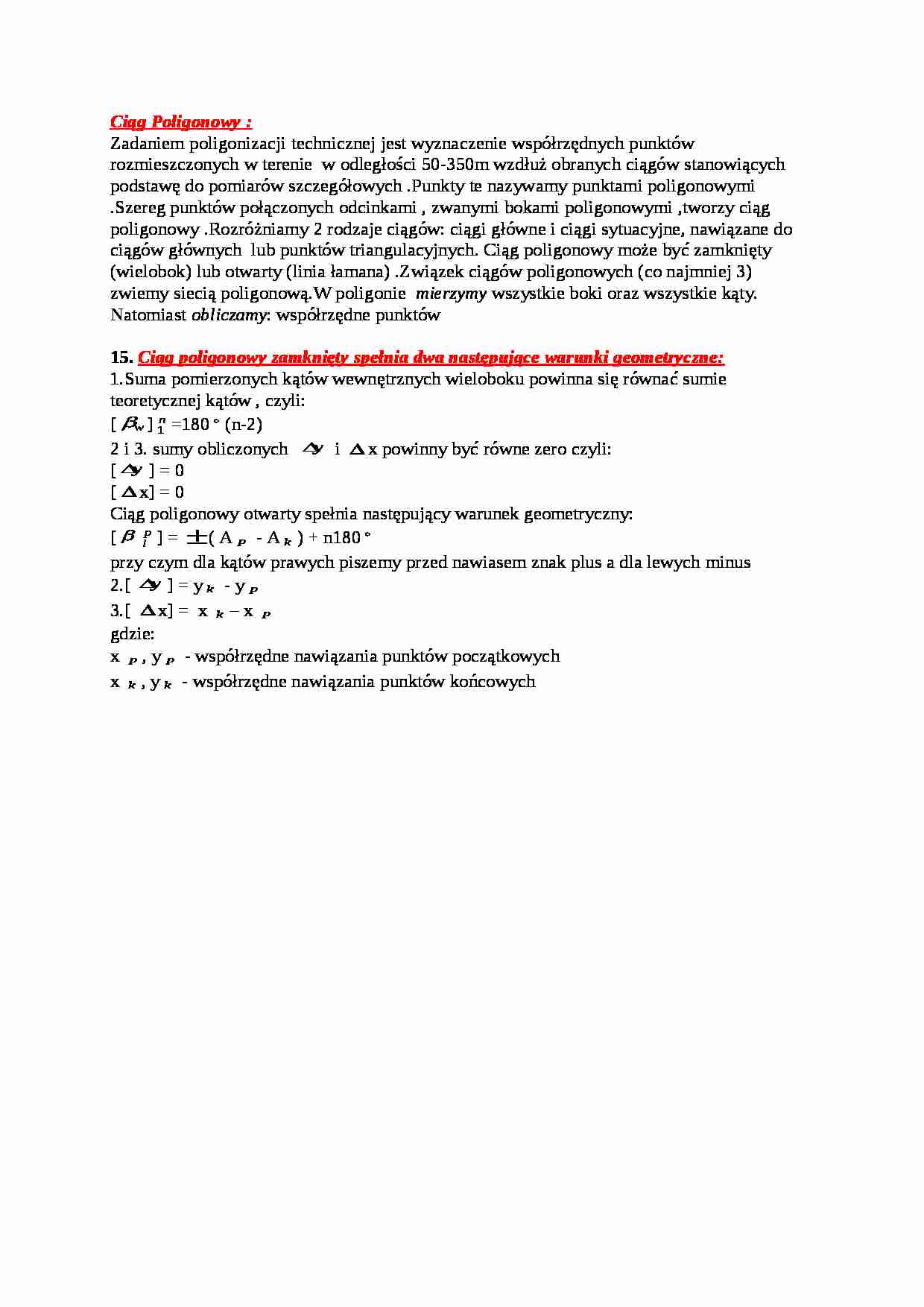

Ciąg Poligonowy-opracowanie

Ciąg Poligonowy :
Zadaniem poligonizacji technicznej jest wyznaczenie współrzędnych punktów rozmieszczonych w terenie w odległości 50-350m wzdłuż obranych ciągów stanowiących podstawę do pomiarów szczegółowych .Punkty te nazywamy punktami poligonowymi .Szereg punktów połączonych odcinkami , zwanymi bokami poligonowymi ,tworzy ciąg poligonowy .Rozróżniamy 2 rodzaje ciągów: ciągi główne i ciągi sytuacyjne, nawiązane do ciągów głównych lub punktów triangulacyjnych. Ciąg poligonowy może być zamknięty (wielobok) lub otwarty (linia łamana) .Związek ciągów poligonowych (co najmniej 3) zwiemy siecią poligonową.W poligonie mierzymy wszystkie boki oraz wszystkie kąty. Natomiast obliczamy: współrzędne punktów 15. Ciąg poligonowy zamknięty spełnia dwa następujące warunki geometryczne:
1.Suma pomierzonych kątów wewnętrznych wieloboku powinna się równać sumie teoretycznej kątów , czyli: [ ] =180 (n-2)
2 i 3. sumy obliczonych i x powinny być równe zero czyli:
[ ] = 0
[ x] = 0 Ciąg poligonowy otwarty spełnia następujący warunek geometryczny:
[ ] = ( A - A ) + n180 przy czym dla kątów prawych piszemy przed nawiasem znak plus a dla lewych minus
2.[ ] = y - y 3.[ x] = x - x gdzie:
x , y - współrzędne nawiązania punktów początkowych x , y - współrzędne nawiązania punktów końcowych
