nr
204
data
Wydział
WIiZ
Semestr
II
grupa A2
dr A.Głowacki
przygotowanie
wykonanie
ocena ostatecz.

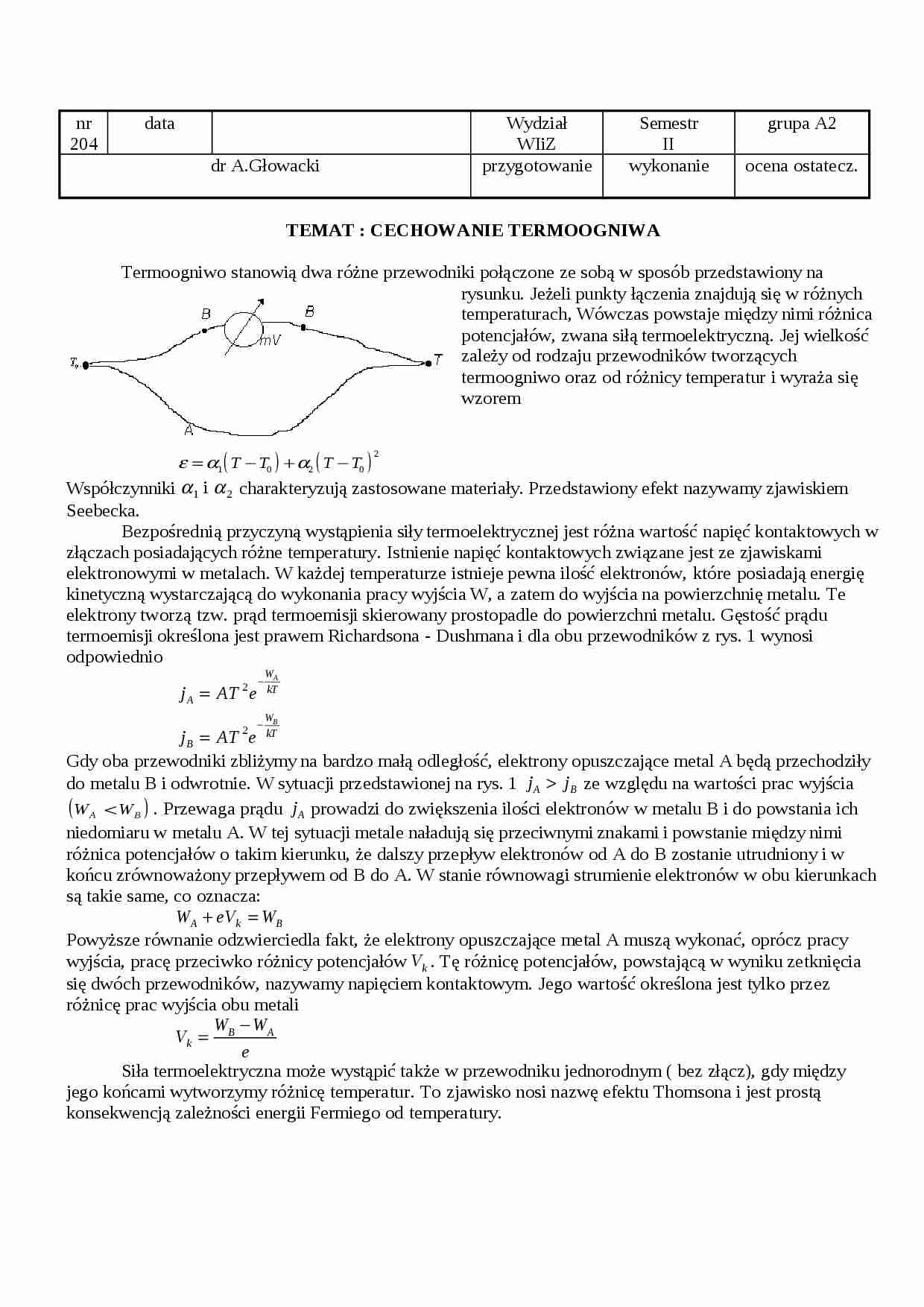

TEMAT : CECHOWANIE TERMOOGNIWA Termoogniwo stanowią dwa różne przewodniki połączone ze sobą w sposób przedstawiony na rysunku. Jeżeli punkty łączenia znajdują się w różnych temperaturach, Wówczas powstaje między nimi różnica potencjałów, zwana siłą termoelektryczną. Jej wielkość zależy od rodzaju przewodników tworzących termoogniwo oraz od różnicy temperatur i wyraża się wzorem
Współczynniki charakteryzują zastosowane materiały. Przedstawiony efekt nazywamy zjawiskiem Seebecka. Bezpośrednią przyczyną wystąpienia siły termoelektrycznej jest różna wartość napięć kontaktowych w złączach posiadających różne temperatury. Istnienie napięć kontaktowych związane jest ze zjawiskami elektronowymi w metalach. W każdej temperaturze istnieje pewna ilość elektronów, które posiadają energię kinetyczną wystarczającą do wykonania pracy wyjścia W, a zatem do wyjścia na powierzchnię metalu. Te elektrony tworzą tzw. prąd termoemisji skierowany prostopadle do powierzchni metalu. Gęstość prądu termoemisji określona jest prawem Richardsona - Dushmana i dla obu przewodników z rys. 1 wynosi odpowiednio
Gdy oba przewodniki zbliżymy na bardzo małą odległość, elektrony opuszczające metal A będą przechodziły do metalu B i odwrotnie. W sytuacji przedstawionej na rys. 1 ze względu na wartości prac wyjścia . Przewaga prądu prowadzi do zwiększenia ilości elektronów w metalu B i do powstania ich niedomiaru w metalu A. W tej sytuacji metale naładują się przeciwnymi znakami i powstanie między nimi różnica potencjałów o takim kierunku, że dalszy przepływ elektronów od A do B zostanie utrudniony i w końcu zrównoważony przepływem od B do A. W stanie równowagi strumienie elektronów w obu kierunkach są takie same, co oznacza:
Powyższe równanie odzwierciedla fakt, że elektrony opuszczające metal A muszą wykonać, oprócz pracy wyjścia, pracę przeciwko różnicy potencjałów . Tę różnicę potencjałów, powstającą w wyniku zetknięcia się dwóch przewodników, nazywamy napięciem kontaktowym. Jego wartość określona jest tylko przez różnicę prac wyjścia obu metali
Siła termoelektryczna może wystąpić także w przewodniku jednorodnym ( bez złącz), gdy między jego końcami wytworzymy różnicę temperatur. To zjawisko nosi nazwę efektu Thomsona i jest prostą konsekwencją zależności energii Fermiego od temperatury.
.
Pomiary : A B C
