Fragment notatki:

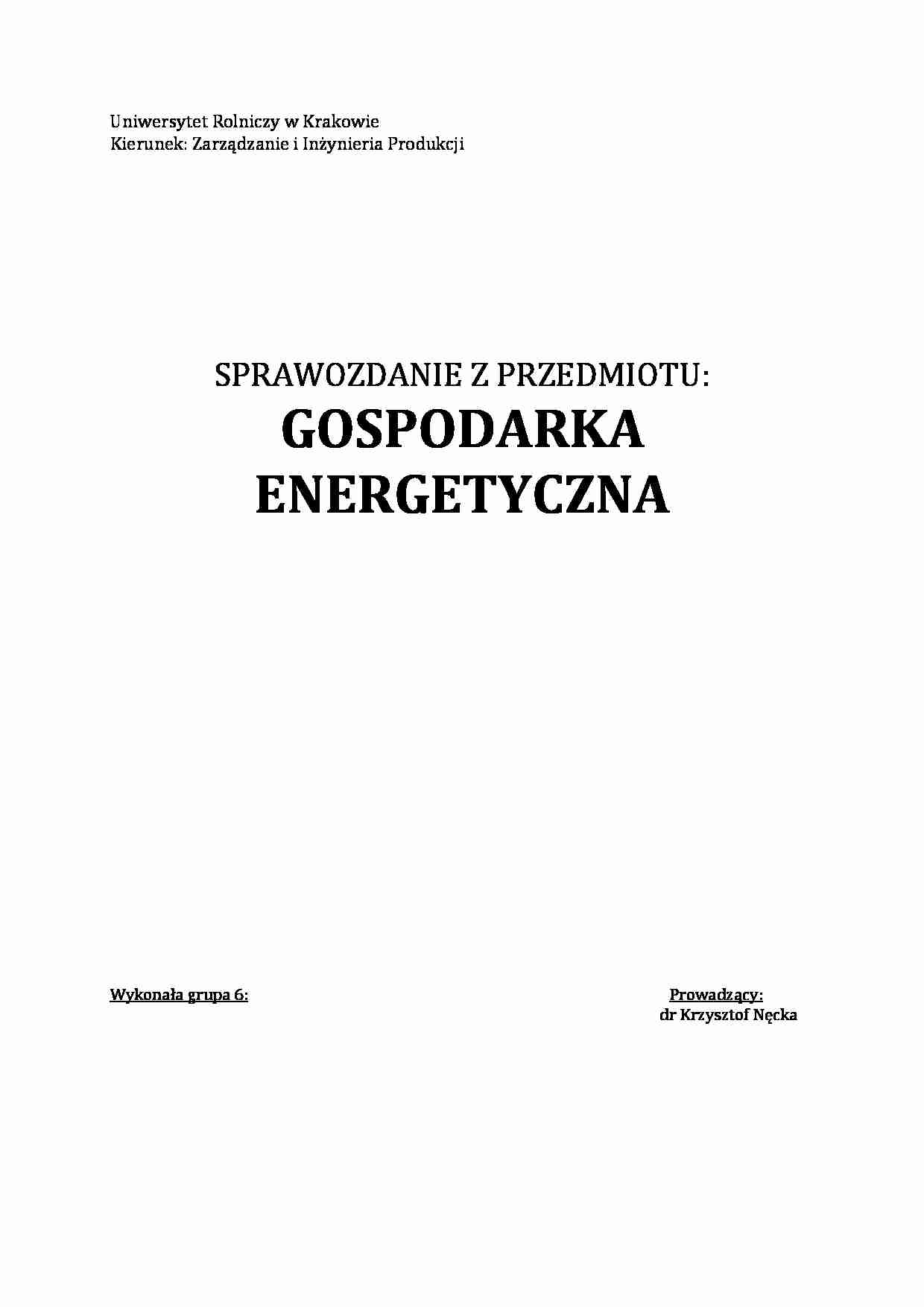

Uniwersytet Rolniczy w Krakowie Kierunek: Zarządzanie i Inżynieria Produkcji SPRAWOZDANIE Z PRZEDMIOTU: GOSPODARKA ENERGETYCZNA Wykonała grupa 6: Prowadzący: dr Krzysztof Nęcka Protokół z badania wyłączników różnicowoprądowych.
Zleceniodawca: dr K. Nęcka
Obiekt: Wydział Inżynierii Produkcji i Energetyki
Miejsce zainstalowania wyłącznika: sala 6
Data wykonania pomiarów:28.02.2012
Dane techniczne wyłącznika:
5a Producent :HAGER 5b Typ :CC217J
5c Rodzaj : do prądu zmiennego 5d Napięcie znamionowe 230/400
5e Prąd znamionowy : 16A 5f Znamionowy prąd różnicowy 0,01A
Oględziny: DODATNIE
Sprawdzenie zadziałania wyłącznika przez naciśnięcie przycisku kontrolnego TEST
Po naciśnięciu przycisku wyłącznik zadziałał natychmiast TAK
Badanie wyłącznika:
8a Prąd zadziałania 7mA czas zadziałania 27ms
8b przy prądzie IΔn= 10ms wyłącznik wyłączył: TAK w czasie t z = 24ms
8c Czy wyłącznik zadziałał przy 0,5 IΔn. NIE
Napięcei dotykowe 0,04V
Rezystancja lini 4,66Ω
Wartość graniczna 50 V
Badanie parametrów różnych rodzajów żarówek. lp źródła światła P[W] E [lx] 1
Max-Lux
20
12,8
0,64
2
Polux led
2,4
199,3
83,04167
3
Bemko
8
22,8
2,85
4
Philips
50
527
10,54
5
żarówka 1
100
109,6
1,096
6
Polux led
1,3
23,6
18,15385
7
Lexman
1
25,6
25,6
8
Osram halopin
60
16,2
0,27
9
żarówka2
42
11,9
0,283333
... zobacz całą notatkę
