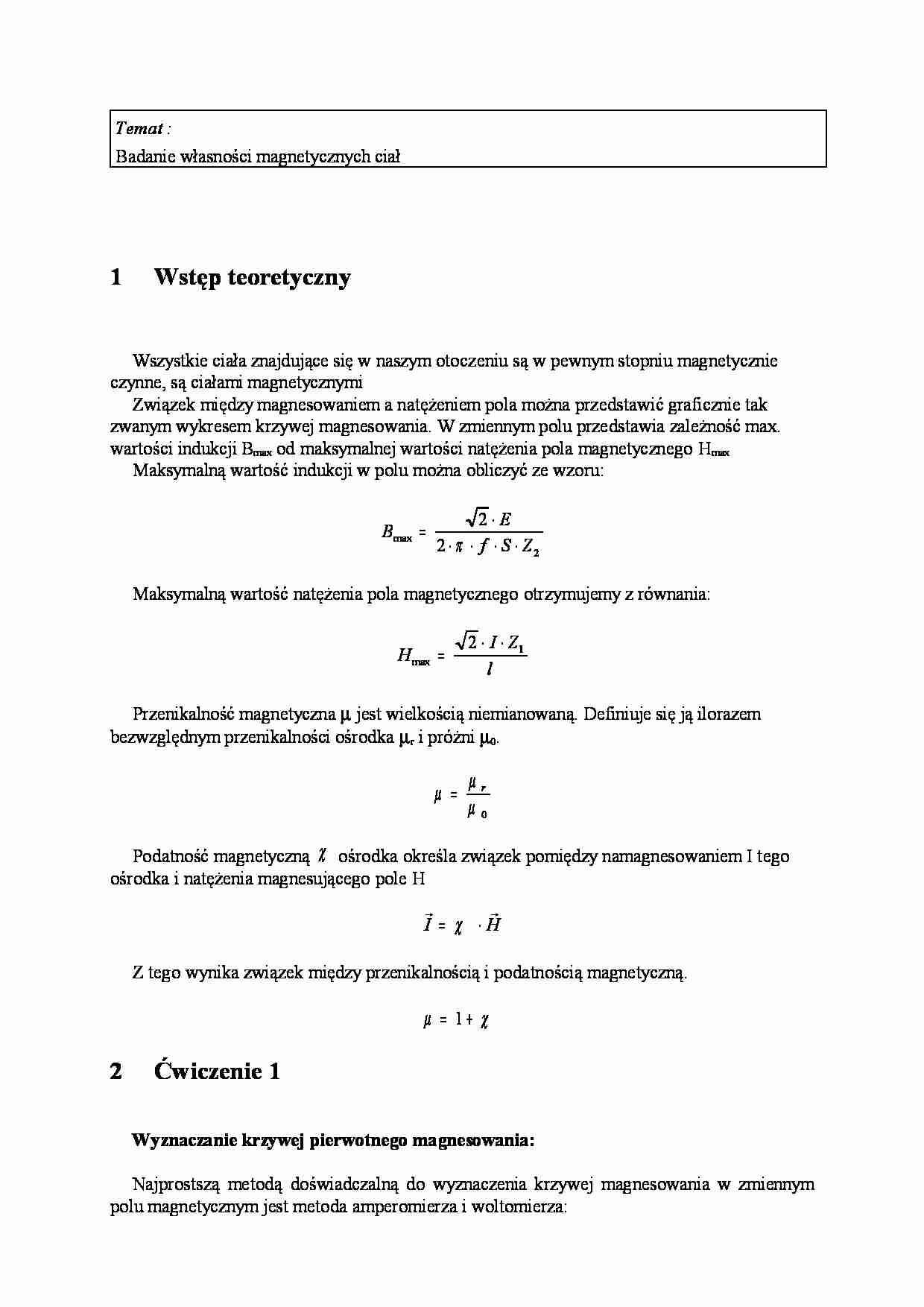

Badanie własności magnetycznych ciał - strona 1 Badanie własności magnetycznych ciał - strona 2 Badanie własności magnetycznych ciał - strona 3

Fragment notatki:

Temat : Badanie własności magnetycznych ciał 1 Wstęp teoretyczny Wszystkie ciała znajdujące się w naszym otoczeniu są w pewnym stopniu magnetycznie  czynne, są ciałami magnetycznymi Związek między magnesowaniem a natężeniem pola można przedstawić graficznie tak  zwanym wykresem krzywej magnesowania. W zmiennym polu przedstawia zależność max.  wartości indukcji Bmax od maksymalnej wartości natężenia pola magnetycznego Hmax  Maksymalną wartość indukcji w polu można obliczyć ze wzoru: B E f S Z max = ⋅ ⋅ ⋅ ⋅ ⋅ 2 2 2 π Maksymalną wartość natężenia pola magnetycznego otrzymujemy z równania: H I Z l max = ⋅ ⋅ 2 1 Przenikalność magnetyczna  µ jest wielkością niemianowaną. Definiuje się ją ilorazem  bezwzględnym przenikalności ośrodka  µr i próżni µ0.  µ µ µ = r 0 Podatność magnetyczną  χ  ośrodka określa związek pomiędzy namagnesowaniem I tego  ośrodka i natężenia magnesującego pole H   I H = ⋅ χ Z tego wynika związek między przenikalnością i podatnością magnetyczną. µ χ = + 1 2  Ćwiczenie 1    Wyznaczanie krzywej pierwotnego magnesowania: Najprostszą metodą doświadczalną do wyznaczenia krzywej magnesowania w zmiennym  polu magnetycznym jest metoda amperomierza i woltomierza: Schemat pomiarowy Przebieg ćwiczenia: 1) Za pomocą autotransformatora zmieniano natężenie prądu w uzwojeniu z1 i odczytywano  odpowiadające tym prądom napięcia na uzwojeniu z2.  2) Obliczono natężenie pola i indukcję magnetyczną. 3) Wykonano wykres Bmax= ƒ(Hmax) 4) Obliczono wartość dynamicznej przenikalności magnetycznej 5) Przedstawiono graficznie zależność przenikalności od natężania  Przykładowe obliczenia dla danych: a) długość obwodu:  l = 46*10-2 b) przekrój obwodu magnetycznego:  S = 10-3 m2 c) liczba zwojów: z1 = 700 z2 = 150 B E f S Z max = ⋅ ⋅ ⋅ ⋅ ⋅ 2 2 2 π             dla            I = 0,1 [A] ; U = 7,19 [V] B T max , , , [ ] = ⋅ ⋅ ⋅ = ⋅ ≈ − 2 7 19 314 10 150 10 168 1000 47100 0 215 3 H I Z l max = ⋅ ⋅ 2 1 H max , , , = ⋅ ⋅ ⋅ = ⋅ ⋅ = ≈ − 2 0 1 700 46 10 2 70 100 46 9899 49 46 215 2 2  [A/m] Obliczanie wartości dynamicznej przenikalności magnetycznej: µ µ = ⋅ = ⋅ ⋅ ≈ − B H max max , , , , 0 7 0 215 12 57 10 215 2 794 8 Tabela pomiarowa Lp. I1 U2 Hmax Bmax µ [A] [V] [A/m] [T]

(…)

….
W ćwiczeniu 2 na podstawie wykresu U = ƒ(t) można powiedzieć, że w temperaturze Curie
TC przenikalność magnetyczna gwałtownie maleje co powoduje spadek napięcia na wyjściu
transformatora aż do ustalenia się pewnej stałej wartości. Trudnością w ćwiczeniu było
dokładne zaobserwowani punktu TC z powodu pewnego nieznanego opóźnienia w ogrzewaniu
się rdzenia do ogrzewania się sądy termometru, która bezpośrednio…
… dla ferromagnetyków.
Przez spiralę grzejną, która stanowi jednocześnie uzwojenie pierwotne transformatora
przepływa prąd zmienny o częstotliwości sieciowej i amplitudzie I 1. Badane ciało
ferromagnetyczne umieszczone jest wewnątrz spirali grzejnej. Uzwojenie wtórne
transformatora stanowi cewka.
przebieg ćwiczenia
1) za pomocą autotransformatora ustawiono natężenie prądu 0,6A
2) odczytywano z mierników wskazania…
