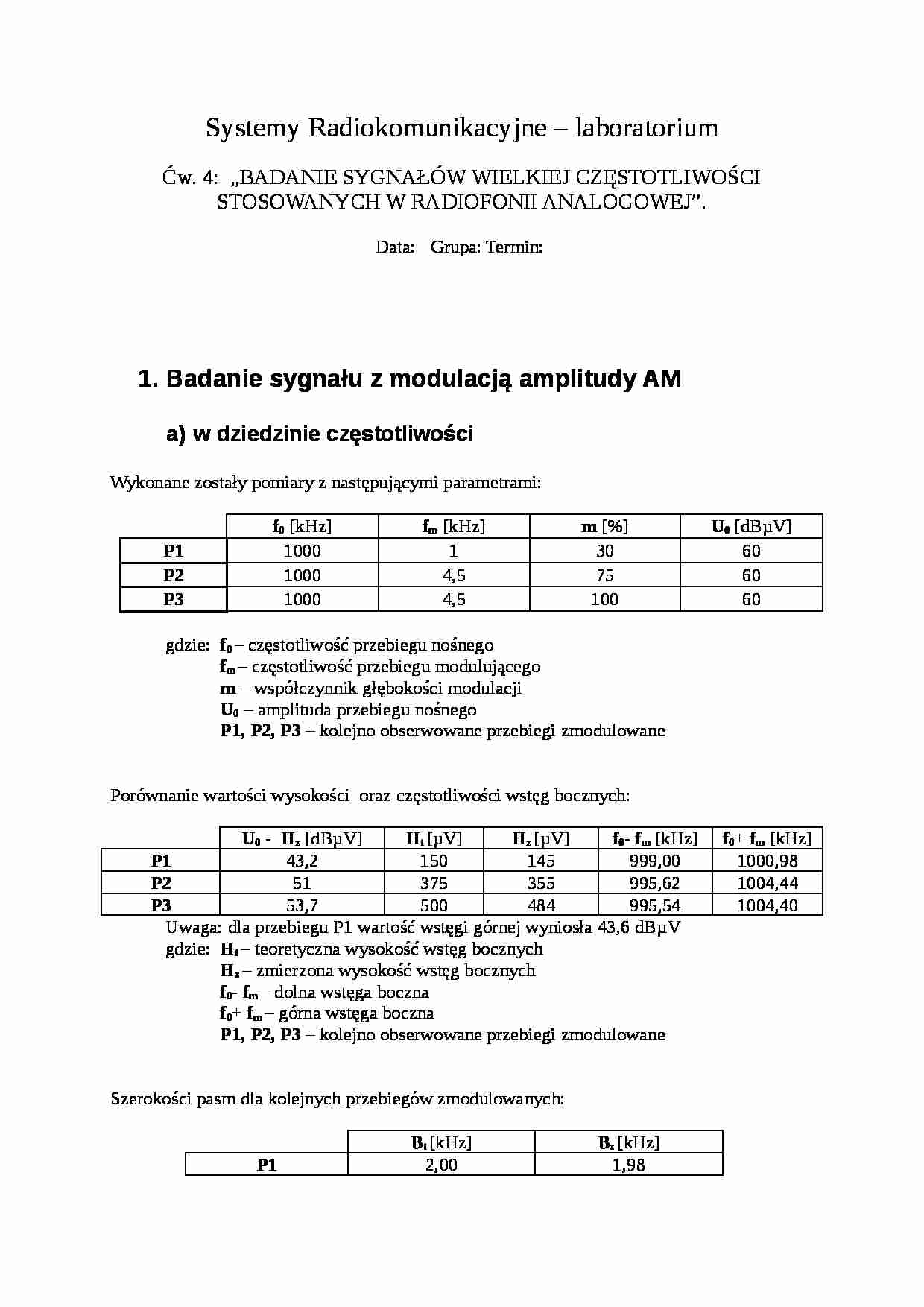

Systemy Radiokomunikacyjne - laboratorium
Ćw. 4: „BADANIE SYGNAŁÓW WIELKIEJ CZĘSTOTLIWOŚCI STOSOWANYCH W RADIOFONII ANALOGOWEJ”.
Data: Grupa: Termin: Badanie sygnału z modulacją amplitudy AM
w dziedzinie częstotliwości
Wykonane zostały pomiary z następującymi parametrami:
f0 [kHz]
fm [kHz]
m [%]
U0 [dBµV]
P1
1000
1
30
60
P2
1000
4,5
75
60
P3
1000
4,5
100
60
gdzie: f0- częstotliwość przebiegu nośnego
fm- częstotliwość przebiegu modulującego
m - współczynnik głębokości modulacji
U0 - amplituda przebiegu nośnego
P1, P2, P3 - kolejno obserwowane przebiegi zmodulowane
Porównanie wartości wysokości oraz częstotliwości wstęg bocznych:
U0 - Hz [dBµV]
Ht [µV]
Hz [µV]
f0- fm [kHz]
f0+ fm [kHz]
P1
43,2
150
145
999,00
1000,98
P2
51
375
355
995,62
1004,44
P3
53,7
500
484
995,54
1004,40
Uwaga: dla przebiegu P1 wartość wstęgi górnej wyniosła 43,6 dBµV
gdzie: Ht- teoretyczna wysokość wstęg bocznych
Hz- zmierzona wysokość wstęg bocznych
f0- fm- dolna wstęga boczna
f0+ fm- górna wstęga boczna
P1, P2, P3 - kolejno obserwowane przebiegi zmodulowane
Szerokości pasm dla kolejnych przebiegów zmodulowanych:
Bt [kHz]
Bz [kHz]
P1
2,00
1,98
P2
9,00
8,82
P3
9,00
8,86
gdzie: Bt- szerokość teoretyczna pasma
Bz- szerokość zmierzona pasma
w dziedzinie czasu
Z generatora funkcyjnego podaliśmy sygnały o następujących paramatrach:
f0 [kHz]
m [%]
fm [kHz]
G1
1000
(…)
… [ms]
fmz [kHz]
Hz [mV]
A
B
A
B
G1
0,413
0,190
4,489
40,0
48,8
G2
0,481
1,395
2,020
20,0
34,4
gdzie: tmz- wartość czasu wskazanego przez kursory
fmz - zmierzona częstotliwość przebiegu modulującego
Hz - zmierzona amplituda wskazywana przez kursory
G1, G2 - kolejno obserwowane przebiegi zmodulowane
Badanie sygnału z modulacją częstotliwości FM
Z generatora funkcyjnego podaliśmy sygnał o parametrach:
f0…
…
