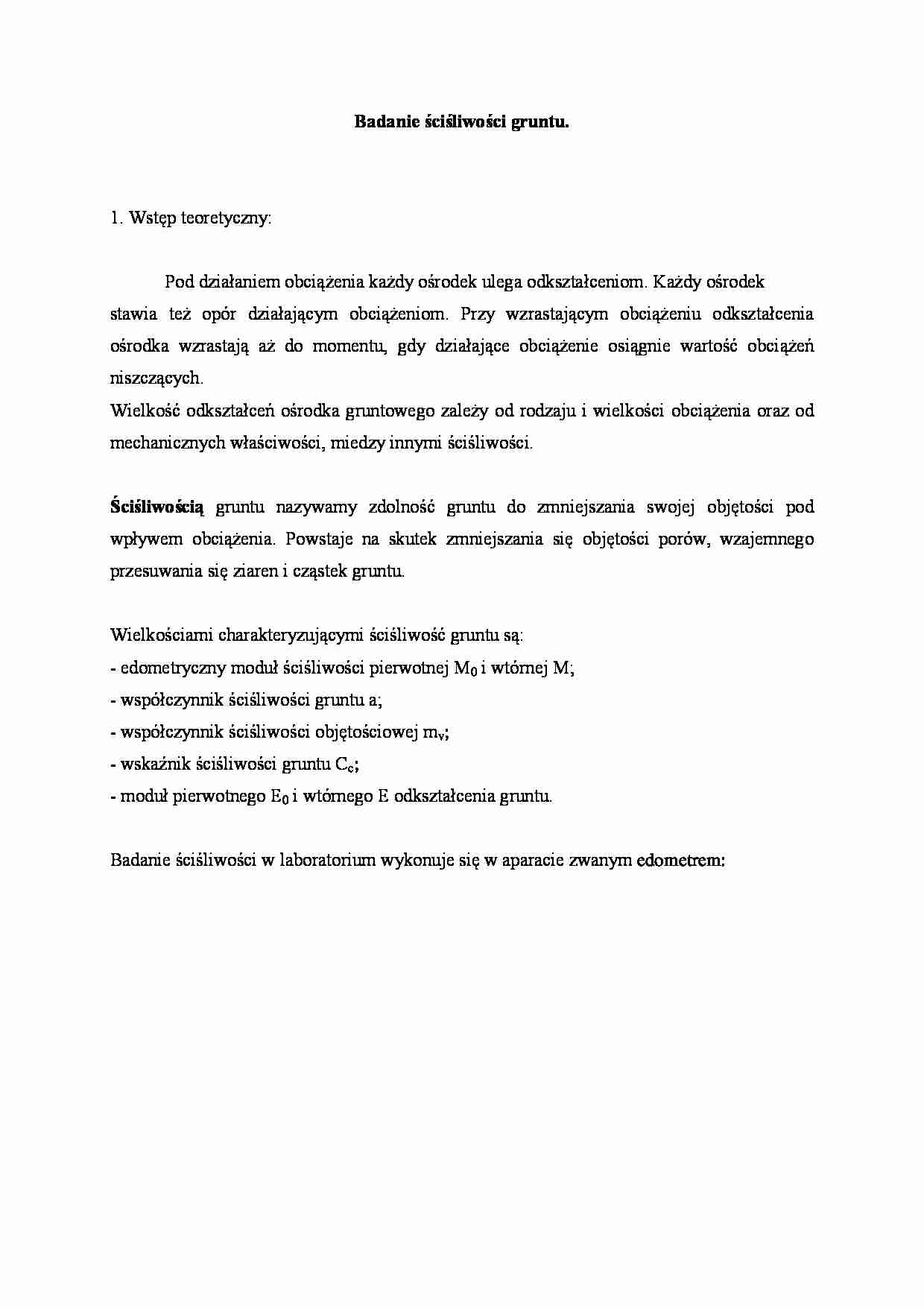

Badanie ściśliwości gruntu.
1. Wstęp teoretyczny:
Pod działaniem obciążenia każdy ośrodek ulega odkształceniom. Każdy ośrodek stawia też opór działającym obciążeniom. Przy wzrastającym obciążeniu odkształcenia ośrodka wzrastają aż do momentu, gdy działające obciążenie osiągnie wartość obciążeń niszczących.
Wielkość odkształceń ośrodka gruntowego zależy od rodzaju i wielkości obciążenia oraz od mechanicznych właściwości, miedzy innymi ściśliwości.
Ściśliwością gruntu nazywamy zdolność gruntu do zmniejszania swojej objętości pod wpływem obciążenia. Powstaje na skutek zmniejszania się objętości porów, wzajemnego przesuwania się ziaren i cząstek gruntu.
Wielkościami charakteryzującymi ściśliwość gruntu są:
- edometryczny moduł ściśliwości pierwotnej M0 i wtórnej M;
- współczynnik ściśliwości gruntu a;
- współczynnik ściśliwości objętościowej mv;
- wskaźnik ściśliwości gruntu Cc;
- moduł pierwotnego E0 i wtórnego E odkształcenia gruntu.
Badanie ściśliwości w laboratorium wykonuje się w aparacie zwanym edometrem:
Przyrządy do badania ściśliwości: a) schemat edometru; b) schemat konsolidometru:
1 - podstawa, 2 - pierścień, 3 - filtr górny, 4 - filtr dolny, 5 - podłączenie urządzenia do pomiaru ciśnienia porowego wody.
Zależność między obciążeniem a odkształceniem jest funkcją wyższego rzędu, ilustracją której jest krzywa ściśliwości:
Krzywe ściśliwości: a) w skali liniowej; b) w skali półlogarytmicznej;
1 - krzywa ściśliwości pierwotnej, 2 - krzywa odprężenia, 3 - krzywa ściśliwości wtórnej.
Moduły ściśliwości pierwotnej M0 i wtórnej M oblicza się wg wzoru:
M0 , M = Δσ'i/εi = Δσ'i∙ hi-1/ Δhi Δσ'i - przyrost obciążenia;
εi - względne odkształcenie;
hi-1 - wysokość próbki w edometrze przed zwiększeniem naprężenia;
Δhi - różnica wysokości po zwiększeniu naprężenia;
Grunt po obciążeniu nie ulega natychmiastowemu odkształceniu, lecz jest to odkształcenie narastające w czasie. Taki proces odkształcenia w czasie nosi nazwę konsolidacji.
Przykładowe krzywe konsolidacji
Krzywe konsolidacji sporządza się dla wszystkich stopni obciążeń. Sporządzenie krzywej konsolidacji pozwala nam uchwycić moment stabilizacji osiadań, co warunkuje przyłożenie następnego stopnia obciążenia.
(…)
… edometru i przykręcić ją śrubami motylkowymi, Ułożyć na próbce pokrywę wraz z wbudowanym filtrem, umieścić trzpień na kulce górnej pokrywy i unieruchomić go śrubą dociskową, Ustawić czujnik zegarowy przesuwu, pamiętając o tym, że próbka gruntu będzie osiadać i sztyca pomiarowa czujnika nie może zawisnąć nad próbką; ustawiony i wyzerowany czujnik zegarowy wskazywać będzie na początku pierwotną wysokość…
