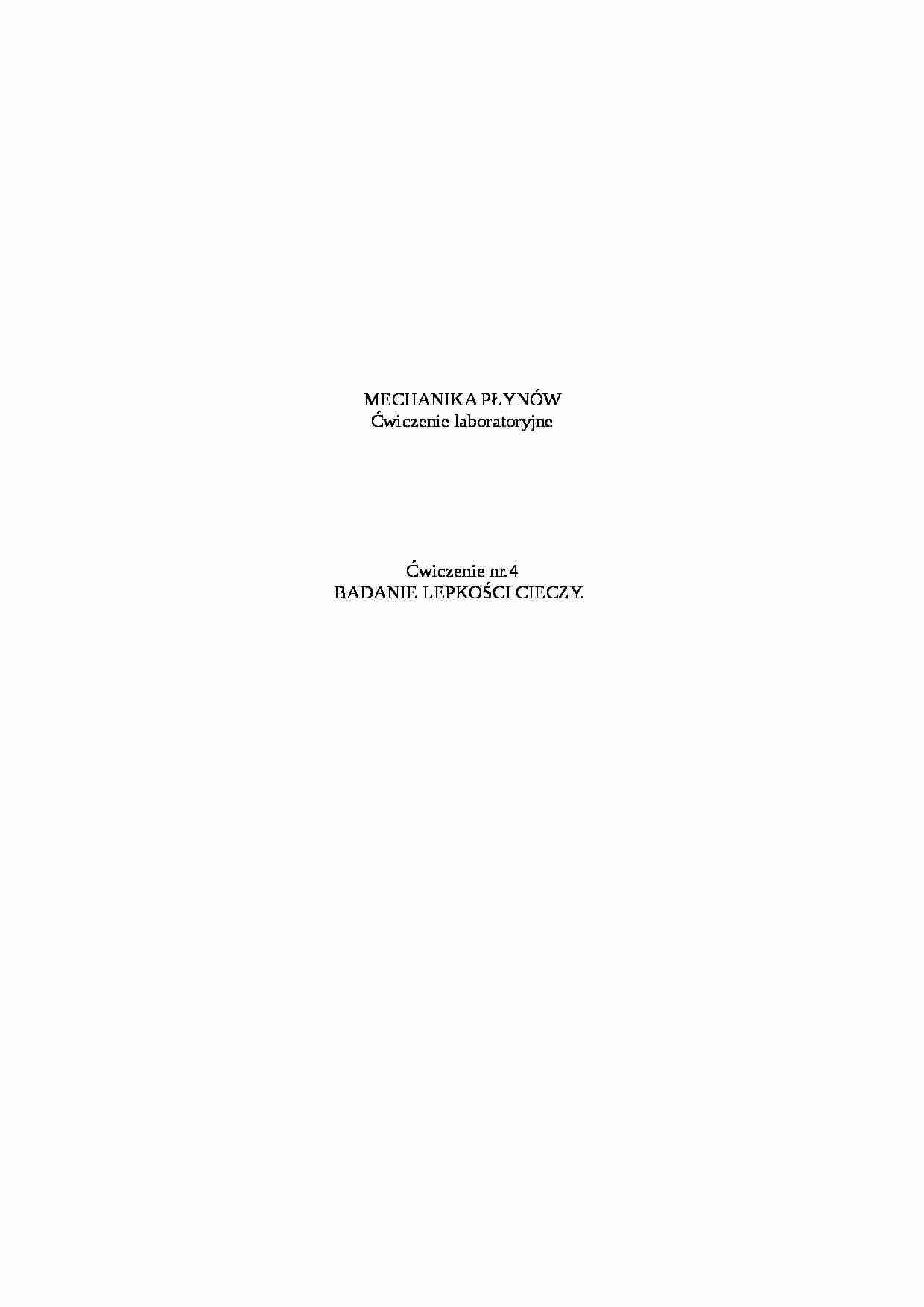

MECHANIKA PŁYNÓW
Ćwiczenie laboratoryjne
Ćwiczenie nr.4
BADANIE LEPKOŚCI CIECZY. Cel ćwiczenia
a) celem ćwiczenia jest wyznaczenie zależności naprężenia statycznego od prędkości odkształcenia postaciowego G: τ=f(G) oraz klasyfikacja badanego rodzaju cieczy na podstawie porównania otrzymanego wykresu ze znanymi modelami literaturowymi. b) w ramach ćwiczenia należy wyznaczyć dynamiczny współczynnik lepkości μ.
Podstawy teoretyczne
Lepkość cieczy- to właściwość polegająca na stawianiu oporu przy wzajemnym przesuwaniu się jej cząsteczek względem siebie. Lepkość jest cechą dynamiczną, która charakteryzuje tarcie wewnętrzne między warstwami cieczy podczas jej ruchu. Rozpatrując prosty model składający się z dwóch płaskich, równoległych względem siebie płytek i cieczy wypełniającej przestrzeń między nimi. Załóżmy, że dolna płytka jest ruchoma zaś górna porusza się równolegle do niej ze stałą prędkością. Górna płytka przy poruszaniu napotyka pewien opór. W przypadku cieczy stawiają go właśnie siły lepkości.
Opór cieczy stawiany przez nią w trakcie przesuwania się górnej płytki przedstawiamy w postaci siły odniesionej do jednostki powierzchni, czyli w postaci naprężenia statycznego do kierunku ruchu.
Opis stanowiska pomiarowego
Schemat stanowiska pomiarowego przedstawiono na rysunku niżej. Wiskozymetr Couette'a składa się z korpusu, częstościomierza, momentomierza, oraz kompletu wymienionych naczyń, które zakłada się na wirujący cylinder. W korpusie wiskozymetru zamontowany jest silnik elektryczny, momentomierz oraz regulator obrotów. Urządzenie posiada 12 biegów, którym odpowiadają różne prędkości obrotowe cylindra, a w związku z tym różne prędkości deformacji. Do zmiany prędkości deformacji o 50% służy pokrętło „a/b”. Moment obrotowy M odczytuje się na wskaźniku o zakresie 0-100 działek niemianowanych. Przełącznik „I/II” służy do zmiany zakresu przyrządu.
(…)
… przygotowano glicerynę
II pomiar temperatury cieczy
III sprawdzenie prawidłowości połączeń wiskozymetru ze wskaźnikiem i siecią elektryczną
IV napełnienie naczynia badaną cieczą
V podłączenie naczynia do wiskozymetru
VI zakres pomiarowy ustawiono w pozycji „II”
VII pokrętło „a-b” ustawiono w pozycji „a”
VIII ustawiono pierwszy bieg dźwignią do regulacji obrotów IX uruchomiono urządzenie
X odczytanie wartości momentu aż do pozycji 6 obrotów i zapisanie w tabeli
XI przełączenie zakresu pomiarowego na pozycje „I”
XII odczytanie wartości dla obrotów 5-1 i zapisanie wyników w tabeli
XIII na podstawie wyników z tabeli sporządzenie wykresu τ = f(G)
5.Tabela wyników i pomiarów
τ = położenie
nr.biegu
ά
Z
τ [dyn]
τ [pa]
G
Ia
12
5,72
1312
11
5,72
729
10
5,72
437,4
9
5,72
243,3
8
5,72
145,8
7
5,72
81
6
5,72
48,6
5
71…
… zależności τ (G)
7.Wyznaczanie dynamiczngo współczynnika lekości μ
Dynamiczny współczynnik lepkości μ jest współczynnikiem kierunkowym prostej, opisującej równanie zależności τ (G) i wynosi :
μ=1,7794[N*s/m^2]
Wyznaczanie kinematycznego współczynnika lekości ν
ν = μ / ρ
Gęstość gliceryny wynosi 1,261 g/ cm^3 , jednostkę należy zamienić na kg/m^3.
Ostatecznie otrzymujemy :
ν=1,1411*10^-3
…
