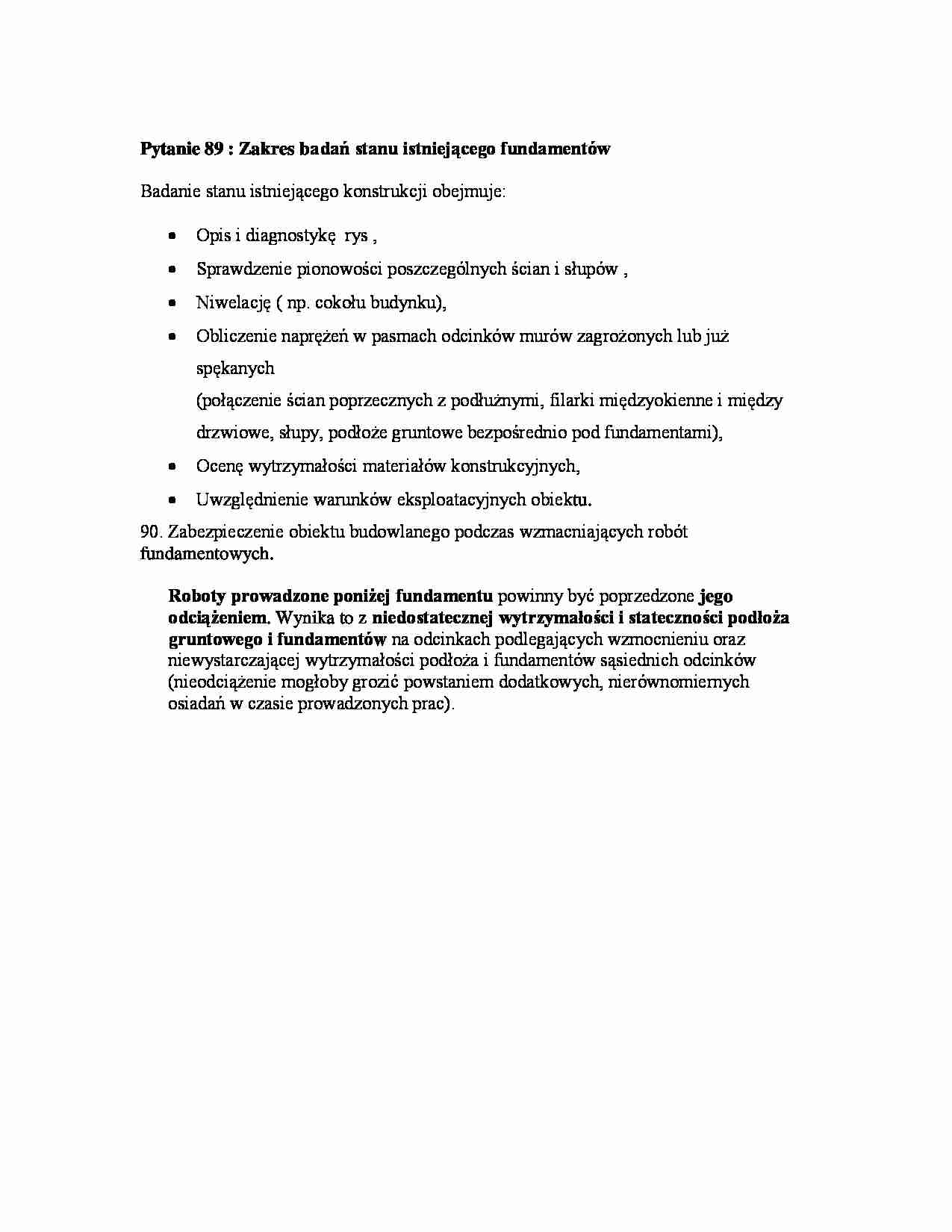

Pytanie 89 : Zakres badań stanu istniejącego fundamentów
Badanie stanu istniejącego konstrukcji obejmuje:
Opis i diagnostykę rys ,
Sprawdzenie pionowości poszczególnych ścian i słupów ,
Niwelację ( np. cokołu budynku),
Obliczenie naprężeń w pasmach odcinków murów zagrożonych lub już
spękanych
(połączenie ścian poprzecznych z podłużnymi, filarki międzyokienne i między
drzwiowe, słupy, podłoże gruntowe bezpośrednio pod fundamentami),
Ocenę wytrzymałości materiałów konstrukcyjnych,
Uwzględnienie warunków eksploatacyjnych obiektu.
90. Zabezpieczenie obiektu budowlanego podczas wzmacniających robót
fundamentowych.
Roboty prowadzone poniżej fundamentu powinny być poprzedzone jego
odciążeniem. Wynika to z niedostatecznej wytrzymałości i stateczności podłoża
gruntowego i fundamentów na odcinkach podlegających wzmocnieniu oraz
niewystarczającej wytrzymałości podłoża i fundamentów sąsiednich odcinków
(nieodciążenie mogłoby grozić powstaniem dodatkowych, nierównomiernych
osiadań w czasie prowadzonych prac).
91. Powiększanie ław i stup fundamentowych
Ławy fundamentowe można poszerzyć w wyniku dobudowanie obustronnych lub
jednostronnych elementów do istniejącego fundamentu:
a – z odsadzkami
b – bez odsadzek
c – jednostronnie
dobudowany element, przy
ścianie sąsiedniego budynku
lub dzięki podbudowaniu ławą o większej szerokości. Wzmacniająca ława musi mieć
znaczną grubość.
Na rysunku:
1 – dobudowana ława
2 – kątownik
3 – cięgna
4 – śruba rzymska
Przy wysokim poziomie wód gruntowych grubość tę można zmniejszyć, należy
jednak wykonać wcięcia w istniejącym murze:
a – niezalecane – obustronne
wycięcie części ściany
b – obustronne ścięcie podstawy
ściany umożliwiające uzyskanie
dobrej powierzchni docisku i
ścinania
Sposoby poszerzania fundamentów z kamieni polnych:
Na rysunku:
1 – kotew
2 – nowe ławy
3 – podklinowanie
4 – belka poprzeczna
5 – ubity grunt
Poszerzanie ław fundamentowych ze wstępnym zagęszczeniem gruntu:
Dźwignikami hydraulicznymi:
Na rysunku:
1 – istniejąca ława
2 – belki stalowe
3 – dźwigniki
4 – kliny
5 – nowe odcinki ławy
6 – wypełnienie betonem
Dźwignikami Freyssineta:
Na rysunku:
1 – istniejąca ława
2 – nowe odcinki ławy
3 – strzępia w ławie
4 – beleczki
5 – płaskie prasy, dźwigniki
6 – rura do wprowadzania mieszanki lub
zaprawy
Sposobem Strabachina:
Na rysunku:
1 – istniejący fundament
2 – wolna przestrzeń wypełniona betonem
3 – blok prefabrykowany
4 – kotew stalowa
5 – otwór na kotew wypełniony zaczynem po
montażu
Ławy fundamentowe wzmocnione płytą:
Na rysunku:
1 – Belki główne
2 – płyta
3 – belki drugorzędne
92. Wymiana starych fundamentów na nowe
Wymianę fundamentów należy rozpocząć w tych miejscach, gdzie fundamenty są
najbardziej osłabione, a ściany pozostają w najlepszym stanie i mają mniej otworów. Gdy
ściana jest zbyt słaba, należy ją wzmocnić zabetonowując w murach podłużne belki
stalowo, osadzone tuż nad górną powierzchnią fundamentu, po uprzednim wybiciu bruzd
poziomych.
Osadzenie belek
