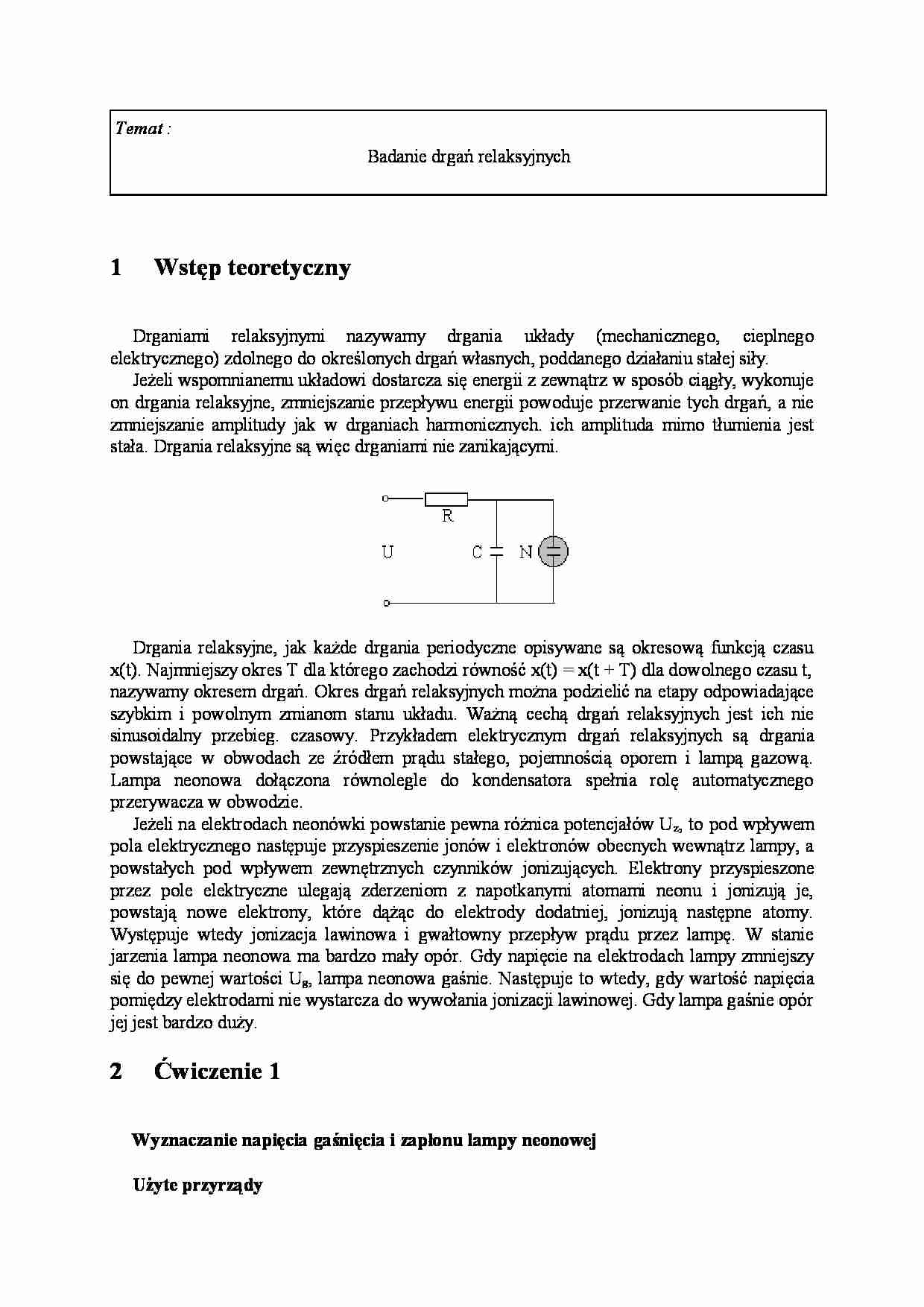

Temat : Badanie drgań relaksyjnych 1 Wstęp teoretyczny Drganiami relaksyjnymi nazywamy drgania układy (mechanicznego, cieplnego elektrycznego) zdolnego do określonych drgań własnych, poddanego działaniu stałej siły. Jeżeli wspomnianemu układowi dostarcza się energii z zewnątrz w sposób ciągły, wykonuje on drgania relaksyjne, zmniejszanie przepływu energii powoduje przerwanie tych drgań, a nie zmniejszanie amplitudy jak w drganiach harmonicznych. ich amplituda mimo tłumienia jest stała. Drgania relaksyjne są więc drganiami nie zanikającymi. Drgania relaksyjne, jak każde drgania periodyczne opisywane są okresową funkcją czasu x(t). Najmniejszy okres T dla którego zachodzi równość x(t) = x(t + T) dla dowolnego czasu t, nazywamy okresem drgań. Okres drgań relaksyjnych można podzielić na etapy odpowiadające szybkim i powolnym zmianom stanu układu. Ważną cechą drgań relaksyjnych jest ich nie sinusoidalny przebieg. czasowy. Przykładem elektrycznym drgań relaksyjnych są drgania powstające w obwodach ze źródłem prądu stałego, pojemnością oporem i lampą gazową. Lampa neonowa dołączona równolegle do kondensatora spełnia rolę automatycznego przerywacza w obwodzie. Jeżeli na elektrodach neonówki powstanie pewna różnica potencjałów Uz, to pod wpływem pola elektrycznego następuje przyspieszenie jonów i elektronów obecnych wewnątrz lampy, a powstałych pod wpływem zewnętrznych czynników jonizujących. Elektrony przyspieszone przez pole elektryczne ulegają zderzeniom z napotkanymi atomami neonu i jonizują je, powstają nowe elektrony, które dążąc do elektrody dodatniej, jonizują następne atomy. Występuje wtedy jonizacja lawinowa i gwałtowny przepływ prądu przez lampę. W stanie jarzenia lampa neonowa ma bardzo mały opór. Gdy napięcie na elektrodach lampy zmniejszy się do pewnej wartości Ug, lampa neonowa gaśnie. Następuje to wtedy, gdy wartość napięcia pomiędzy elektrodami nie wystarcza do wywołania jonizacji lawinowej. Gdy lampa gaśnie opór jej jest bardzo duży. 2 Ćwiczenie 1 Wyznaczanie napięcia gaśnięcia i zapłonu lampy neonowej Użyte przyrządy - autotransformator - woltomierz magnetoelektryczny kl. 0,5 - lampa neonowa W celu wyznaczenia napięcia zapłonu Uz , napięcia gaśnięcia Ug oraz stałej K lampy neonowej zestawiono poniższy układ oraz stopniowo zwiększano napięcie na
