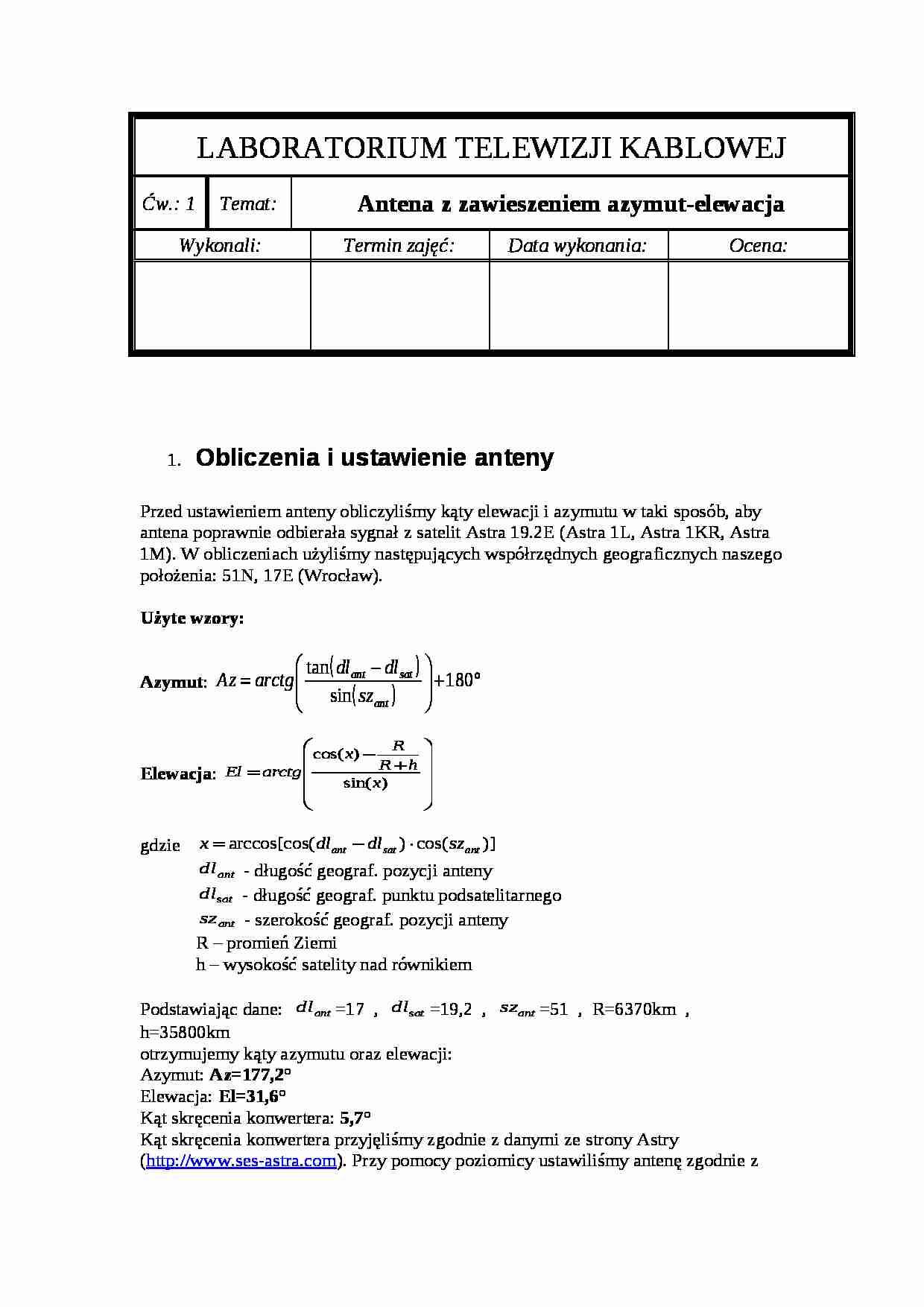

LABORATORIUM TELEWIZJI KABLOWEJ
Ćw.: 1
Temat:
Antena z zawieszeniem azymut-elewacja
Wykonali:
Termin zajęć:
Data wykonania:
Ocena:
Obliczenia i ustawienie anteny
Przed ustawieniem anteny obliczyliśmy kąty elewacji i azymutu w taki sposób, aby antena poprawnie odbierała sygnał z satelit Astra 19.2E (Astra 1L, Astra 1KR, Astra 1M). W obliczeniach użyliśmy następujących współrzędnych geograficznych naszego położenia: 51N, 17E (Wrocław).
Użyte wzory:
Azymut: Elewacja: gdzie - długość geograf. pozycji anteny
- długość geograf. punktu podsatelitarnego
- szerokość geograf. pozycji anteny
R - promień Ziemi
h - wysokość satelity nad równikiem
Podstawiając dane: =17 , =19,2 , =51 , R=6370km , h=35800km
otrzymujemy kąty azymutu oraz elewacji:
Azymut: Az=177,2°
Elewacja: El=31,6°
Kąt skręcenia konwertera: 5,7°
Kąt skręcenia konwertera przyjęliśmy zgodnie z danymi ze strony Astry (http://www.ses-astra.com). Przy pomocy poziomicy ustawiliśmy antenę zgodnie z tymi kątami. Do konwertera podłączyliśmy kablem współosiowym miernik uniwersalny WA50 z ustawieniami: napięcie 17V, częstotliwość pośrednia 1GHz.
Pomiar sygnałów z satelity
Poniższa tabela przedstawia wynik pomiaru częstotliwości sygnałów oraz poziom sygnału C dla obu polaryzacji (H oraz V).
Tabela 1. Zmierzone parametry sygnałów satelitarnych
Lp.
Nazwa programu TV
Częstotliwość sygnału satelitarnego [GHz]
Częstotliwość po I przemianie [MHz]
Polaryzacja
Poziom sygnału C [dbµV]
Stosunek C/N [dB]
1
MTV
11,602
1602
H
70,2
4,5
2
RTL 2
11,210
1210
H
76,3
11,8
3
VOX
11,266
1266
H
78,6
13,1
4
T5
11,546
1546
H
77,5
11,5
5
NDR
11,578
1578
H
76,4


(…)

… wytwarzanego przez wiązkę satelity z odebranymi programami (dane ze strony www.ses-astra.com) stwierdziliśmy, że dla wszystkich programów EIRP wynosi ok. 51 dBW.
Do wyznaczenia teoretycznego bilansu mocy przyjęliśmy następujące dane:
f=11,273 [GHz] - częstotliwość kanału VOX
B=26 [MHz] - zastępcza szumowa szerokość pasma przenoszenia
R=38485 [km] - odległość od satelity do miejsca odbioru
EIRP=51 [dBW…
…) oraz konwertera (80K).
M=3dB - tłumienie fali w troposferze oraz tłumienia dodatkowe (wynikające z błędnego ustawienia anteny, konwertera)
Po podstawieniu wartości otrzymujemy teoretyczny stosunek sygnał/szum na wejściu konwertera:
Wnioski
Wynik teoretycznych obliczeń bilansu łącza satelita-ziemia dał wynik 13,6dB. Praktycznie zmierzony stosunek C/N dał wynik 13,1dB. Różnica ta jest stosunkowo niewielka. Ogólnie…
