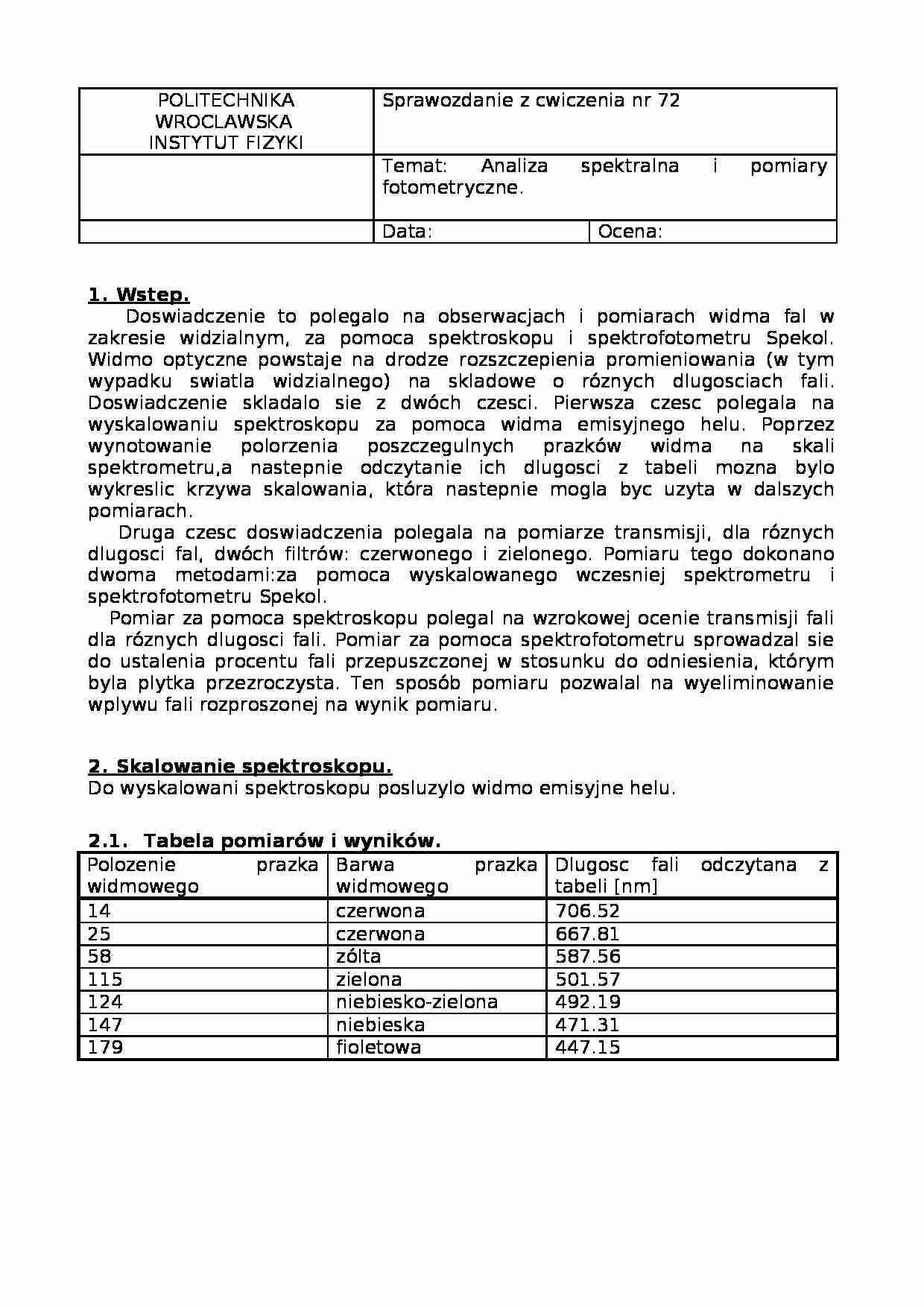

POLITECHNIKA WROCLAWSKA INSTYTUT FIZYKI
Sprawozdanie z cwiczenia nr 72
Temat: Analiza spektralna i pomiary fotometryczne.
Data:
Ocena:
1. Wstep.
Doswiadczenie to polegalo na obserwacjach i pomiarach widma fal w zakresie widzialnym, za pomoca spektroskopu i spektrofotometru Spekol. Widmo optyczne powstaje na drodze rozszczepienia promieniowania (w tym wypadku swiatla widzialnego) na skladowe o róznych dlugosciach fali. Doswiadczenie skladalo sie z dwóch czesci. Pierwsza czesc polegala na wyskalowaniu spektroskopu za pomoca widma emisyjnego helu. Poprzez wynotowanie polorzenia poszczegulnych prazków widma na skali spektrometru,a nastepnie odczytanie ich dlugosci z tabeli mozna bylo wykreslic krzywa skalowania, która nastepnie mogla byc uzyta w dalszych pomiarach.
Druga czesc doswiadczenia polegala na pomiarze transmisji, dla róznych dlugosci fal, dwóch filtrów: czerwonego i zielonego. Pomiaru tego dokonano dwoma metodami:za pomoca wyskalowanego wczesniej spektrometru i spektrofotometru Spekol.
Pomiar za pomoca spektroskopu polegal na wzrokowej ocenie transmisji fali dla róznych dlugosci fali. Pomiar za pomoca spektrofotometru sprowadzal sie do ustalenia procentu fali przepuszczonej w stosunku do odniesienia, którym byla plytka przezroczysta. Ten sposób pomiaru pozwalal na wyeliminowanie wplywu fali rozproszonej na wynik pomiaru.
2. Skalowanie spektroskopu.
Do wyskalowani spektroskopu posluzylo widmo emisyjne helu. 2.1. Tabela pomiarów i wyników.
Polozenie prazka widmowego
Barwa prazka widmowego
Dlugosc fali odczytana z tabeli [nm]
14
czerwona
706.52
25
czerwona
667.81
58
zólta
587.56
115
zielona
501.57
124
niebiesko-zielona
492.19
147
niebieska
471.31
179
fioletowa
447.15
2.2. Krzywa skalowania.
3. Badanie transmisji filtrów.
3.1. Badanie za pomoca spektroskopu.
Badanie polegalo na wzrokowej ocenie transmisji filtrów.
Polozenie na skali spektrometru
Dlugosc fali [nm]
(odczytana z krzywej skalowania)
Wyniki dla filtru czerwonego [%]
Wyniki dla filtru zielonego [%]
0
760
0
0
10
720
... zobacz całą notatkę
