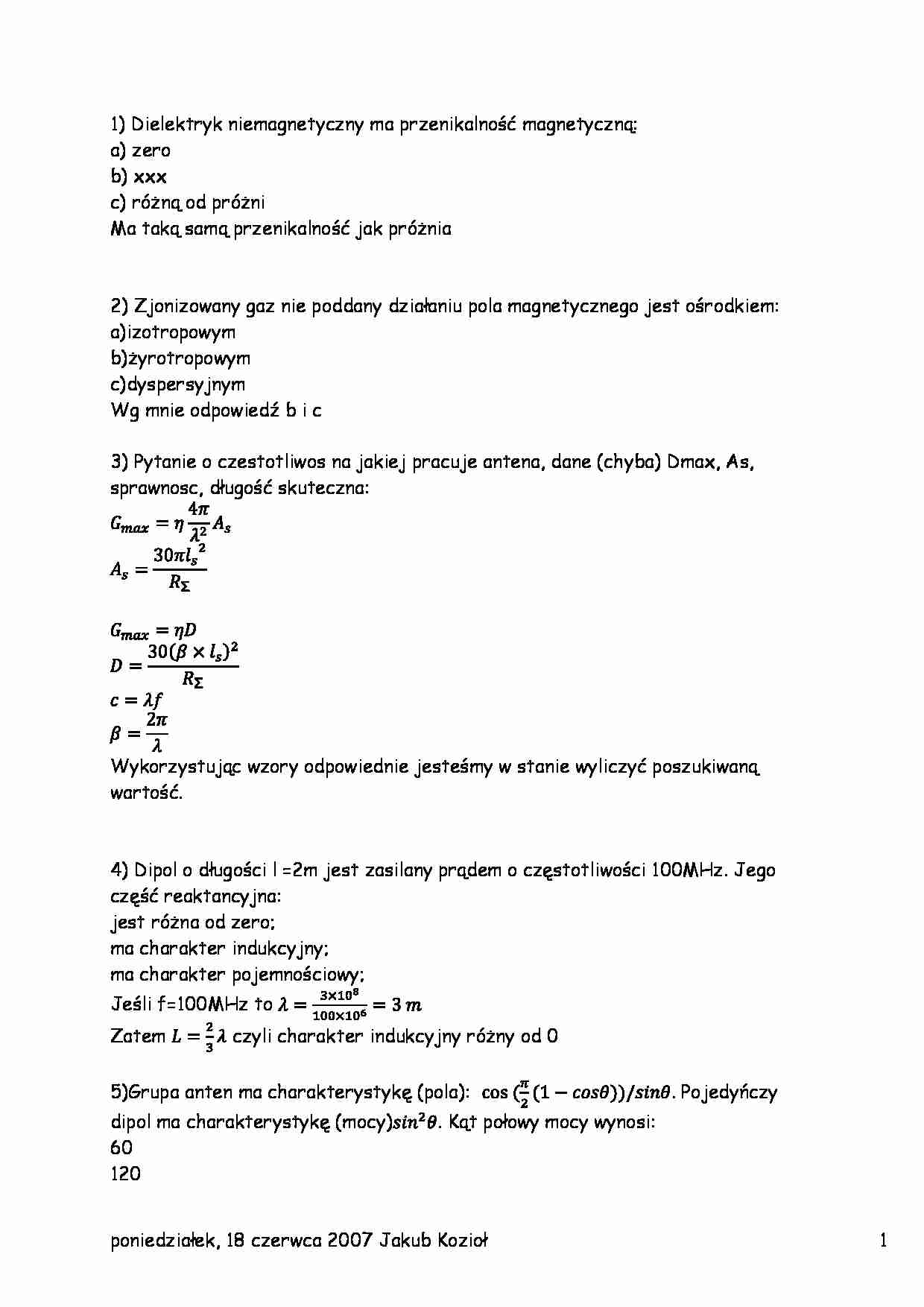

Zadania - Zestaw 4 - strona 1 Zadania - Zestaw 4 - strona 2

Fragment notatki:


poniedziałek, 18 czerwca 2007 Jakub Kozioł      1  1) Dielektryk niemagnetyczny ma przenikalność magnetyczną:  a) zero  b) xxx  c) różną od próżni  Ma taką samą przenikalność jak próżnia      2) Zjonizowany gaz nie poddany działaniu pola magnetycznego jest ośrodkiem:  a)izotropowym  b)żyrotropowym  c)dyspersyjnym  Wg mnie odpowiedź b i c    3) Pytanie o czestotliwos na jakiej pracuje antena, dane (chyba) Dmax, As,  sprawnosc, długość skuteczna:                Wykorzystując wzory odpowiednie jesteśmy w stanie wyliczyć poszukiwaną  wartość.      4) Dipol o długości l =2m jest zasilany prądem o częstotliwości 100MHz. Jego  część reaktancyjna:  jest różna od zero;  ma charakter indukcyjny;  ma charakter pojemnościowy;  Jeśli f=100MHz to    Zatem   czyli charakter indukcyjny różny od 0    5)Grupa anten ma charakterystykę (pola):   . Pojedyńczy  dipol ma charakterystykę (mocy) . Kąt połowy mocy wynosi:  60  120  poniedziałek, 18 czerwca 2007 Jakub Kozioł      2  arcsin(1/3)  Badamy iloczyn i otrzymujemy:   [należy zauważyć że mamy dla  pojedynczego dipola charakterystykę mocy]  Łatow zauważyć że max otrzymujemy dla  , zaś wartość połowy mocy czyli    dla      6) Antena ma charakterystykę kierunkową  . Trzeba bylo obliczyć natężenie  pola pod kątem 45. Tutaj chyba będzie      7) Oblicz S. I nie pamietam co bylo dane.    8) Przy jakiej częstotliwości pracuje anten? Podane G, n, l, Rz  Podobne zadanie do jednego z wcześniejszych    9)Wyznacz kąt połowy mocy z diagramu pola    ... zobacz całą notatkę
