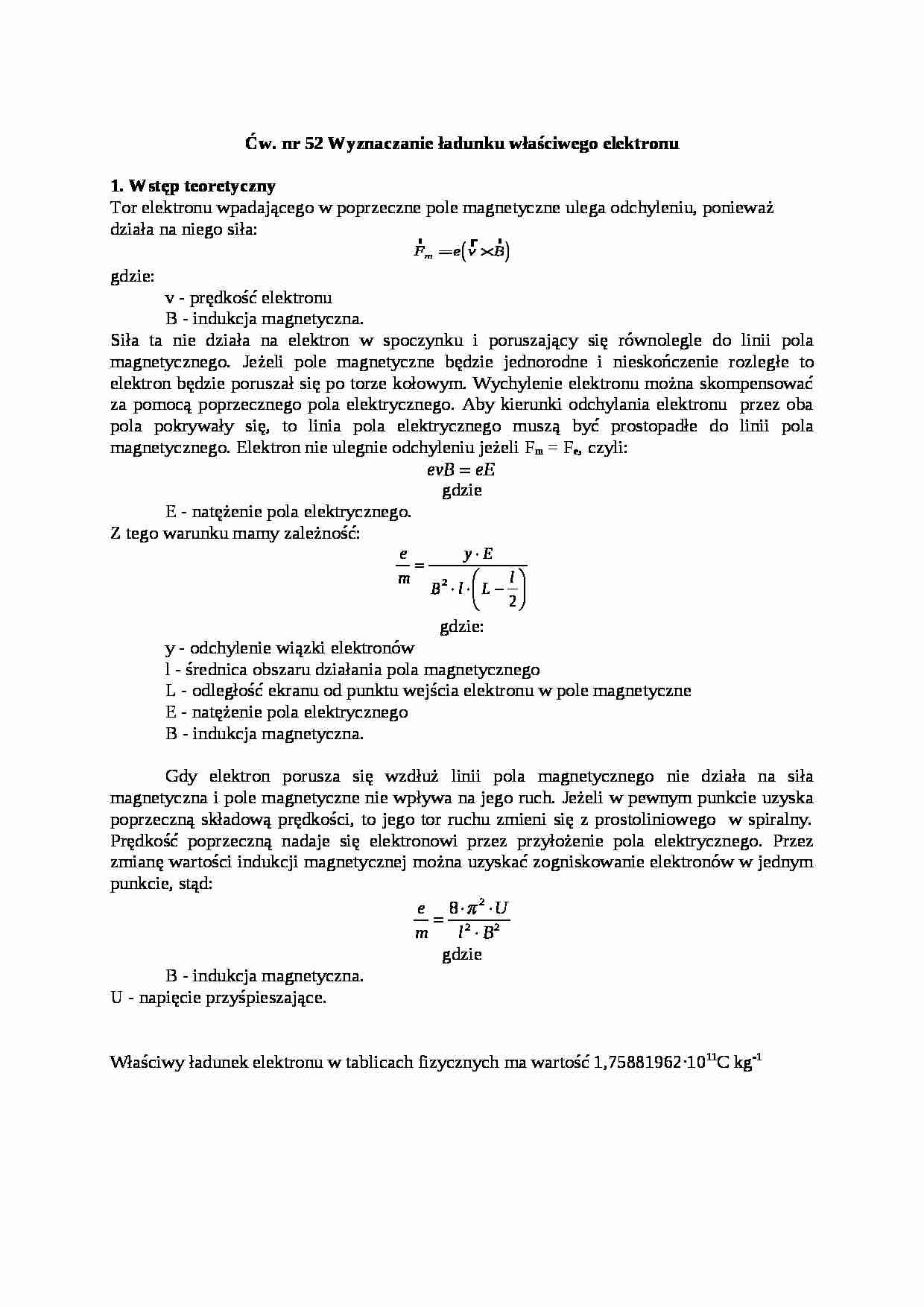

Wyznaczanie ładunku właściwego elektronu-opracowanie - strona 1 Wyznaczanie ładunku właściwego elektronu-opracowanie - strona 2 Wyznaczanie ładunku właściwego elektronu-opracowanie - strona 3

Fragment notatki:

Ćw. nr 52 Wyznaczanie ładunku właściwego elektronu
1. Wstęp teoretyczny
Tor elektronu wpadającego w poprzeczne pole magnetyczne ulega odchyleniu, ponieważ działa na niego siła:
gdzie:
v - prędkość elektronu
B - indukcja magnetyczna.
Siła ta nie działa na elektron w spoczynku i poruszający się równolegle do linii pola magnetycznego. Jeżeli pole magnetyczne będzie jednorodne i nieskończenie rozległe to elektron będzie poruszał się po torze kołowym. Wychylenie elektronu można skompensować za pomocą poprzecznego pola elektrycznego. Aby kierunki odchylania elektronu przez oba pola pokrywały się, to linia pola elektrycznego muszą być prostopadłe do linii pola magnetycznego. Elektron nie ulegnie odchyleniu jeżeli Fm = Fe, czyli:
gdzie
E - natężenie pola elektrycznego.
Z tego warunku mamy zależność:
gdzie:
y - odchylenie wiązki elektronów
l - średnica obszaru działania pola magnetycznego
L - odległość ekranu od punktu wejścia elektronu w pole magnetyczne
E - natężenie pola elektrycznego
B - indukcja magnetyczna.
Gdy elektron porusza się wzdłuż linii pola magnetycznego nie działa na siła magnetyczna i pole magnetyczne nie wpływa na jego ruch. Jeżeli w pewnym punkcie uzyska poprzeczną składową prędkości, to jego tor ruchu zmieni się z prostoliniowego w spiralny. Prędkość poprzeczną nadaje się elektronowi przez przyłożenie pola elektrycznego. Przez zmianę wartości indukcji magnetycznej można uzyskać zogniskowanie elektronów w jednym punkcie, stąd:
gdzie
B - indukcja magnetyczna.
U - napięcie przyśpieszające.
Właściwy ładunek elektronu w tablicach fizycznych ma wartość 1,75881962∙1011C kg-1 2. Przebieg ćwiczenia
Część pierwsza:
Przyrządy: Multimetr M890G, zakres 200mA; Multimetr G-1007.500 zakres 200V
początkowe wskazania:
-woltomierza: -0,03V
-amperomierza: -01,1mA
Δy = ±0,5mm
Pomiar I [dla wychylenia plamki świetlnej w dół skali]
y
[mm]
I1 [mA]
U1 [V]
I2 [mA]
U2 [V]
I3 [mA]
U3 [v]
5
-12,0
-13,2
-12,2
-13,7
-11,6
-13,0
10
-24,4
-25,8
-23,4
-25,6
-23,0
-25,4
