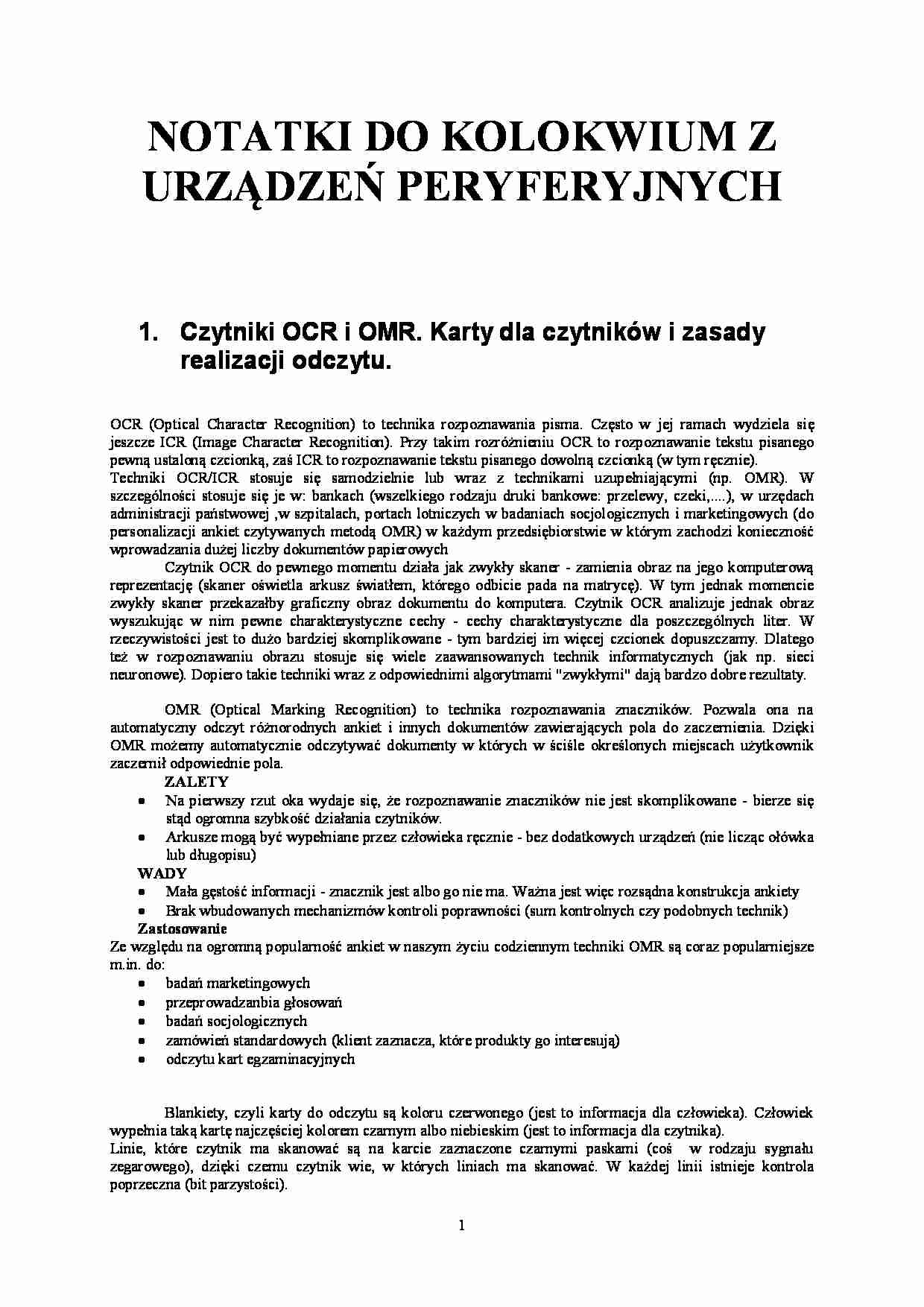

NOTATKI DO KOLOKWIUM Z
URZĄDZEŃ PERYFERYJNYCH
1. Czytniki OCR i OMR. Karty dla czytników i zasady
realizacji odczytu.
OCR (Optical Character Recognition) to technika rozpoznawania pisma. Często w jej ramach wydziela się
jeszcze ICR (Image Character Recognition). Przy takim rozróżnieniu OCR to rozpoznawanie tekstu pisanego
pewną ustaloną czcionką, zaś ICR to rozpoznawanie tekstu pisanego dowolną czcionką (w tym ręcznie).
Techniki OCR/ICR stosuje się samodzielnie lub wraz z technikami uzupełniającymi (np. OMR). W
szczególności stosuje się je w: bankach (wszelkiego rodzaju druki bankowe: przelewy, czeki,....), w urzędach
administracji państwowej ,w szpitalach, portach lotniczych w badaniach socjologicznych i marketingowych (do
personalizacji ankiet czytywanych metodą OMR) w każdym przedsiębiorstwie w którym zachodzi konieczność
wprowadzania dużej liczby dokumentów papierowych
Czytnik OCR do pewnego momentu działa jak zwykły skaner - zamienia obraz na jego komputerową
reprezentację (skaner oświetla arkusz światłem, którego odbicie pada na matrycę). W tym jednak momencie
zwykły skaner przekazałby graficzny obraz dokumentu do komputera. Czytnik OCR analizuje jednak obraz
wyszukując w nim pewne charakterystyczne cechy - cechy charakterystyczne dla poszczególnych liter. W
rzeczywistości jest to dużo bardziej skomplikowane - tym bardziej im więcej czcionek dopuszczamy. Dlatego
też w rozpoznawaniu obrazu stosuje się wiele zaawansowanych technik informatycznych (jak np. sieci
neuronowe). Dopiero takie techniki wraz z odpowiednimi algorytmami "zwykłymi" dają bardzo dobre rezultaty.
OMR (Optical Marking Recognition) to technika rozpoznawania znaczników. Pozwala ona na
automatyczny odczyt różnorodnych ankiet i innych dokumentów zawierających pola do zaczernienia. Dzięki
OMR możemy automatycznie odczytywać dokumenty w których w ściśle określonych miejscach użytkownik
zaczernił odpowiednie pola.
ZALETY
 Na pierwszy rzut oka wydaje się, że rozpoznawanie znaczników nie jest skomplikowane - bierze się
stąd ogromna szybkość działania czytników.
 Arkusze mogą być wypełniane przez człowieka ręcznie - bez dodatkowych urządzeń (nie licząc ołówka
lub długopisu)
WADY
 Mała gęstość informacji - znacznik jest albo go nie ma. Ważna jest więc rozsądna konstrukcja ankiety
 Brak wbudowanych mechanizmów kontroli poprawności (sum kontrolnych czy podobnych technik)
Zastosowanie
Ze względu na ogromną popularność ankiet w naszym życiu codziennym techniki OMR są coraz popularniejsze
m.in. do:
 badań marketingowych
 przeprowadzanbia głosowań
 badań socjologicznych
 zamówień standardowych (klient zaznacza, które produkty go interesują)
 odczytu kart egzaminacyjnych
Blankiety, czyli karty do odczytu są koloru czerwonego (jest to informacja dla człowieka). Człowiek
wypełnia taką kartę najczęściej kolorem czarnym albo niebieskim (jest to informacja dla czytnika).
Linie, które czytnik ma skanować są na karcie zaznaczone czarnymi paskami (coś w rodzaju sygnału
zegarowego), dzięki

(…)

… o głębokości ¼ długości fali padającej oraz landów (obszary nie
zagłębione). Jeżeli dołka nie ma (światło pada na land) to następuje wzmacnianie światła na skutek
oddziaływania fali padającej z odbitą (powstaje fala stojąca). Jeżeli jest dołek to fale padająca i odbita tłumią się
wzajemnie.
Ilustruje to poniższy rysunek (linia cienka – światło padające, przerywana – odbite, gruba – wynik
oddziaływania…
… się następująco:
11
Wagi: 2 4 8 5 0 9 7 3 6 1 2 4 8
Pierwsze trzynaście cyfr REGON: 1 2 3 4 5 6 7 8 5 1 2 3 4
Wynik: 1*2 + 2*4 + 3*8 + 4*5 + 5*0 + 6*9 + 7*7 + 8*3 + 5*6 + 1*1 + 2*2 + 3*4 + 4*8 = 260
Cyfra kontrolna: 260 mod 11 = 7
Cały REGON: 12345678512347
5. Pocztowe kody kreskowe POSTNET, BnB itd.
Opis
Kod PostNET został wynaleziony przez USPS (ang. United States Postal Service) aby przyspieszyć sortowanie…
… w zapewnieniu szybszego i
bardziej niezawodnego dostarczania poczty. Wykorzystanie tego kodu kreskowego przyczynia się do znacznych
oszczędności w opłatach pocztowych.
Przykład
12345
801221905
12345678901
Brakuje polskich pomarańczowych kodów
6. Pocztowe kody kreskowe typu 4-state postal code
Australia Post 4-State Postal Code, jednowymiarowy kod kreskowy typu 4S, w którym paski kodu kreskowego
mogą wystąpić w czterech różnych stanach. (górny, dolny, mały, duży)
Kodowane znaki: cyfry 0-9, litery 'A'-'Z', 'a'-'z', space, '#'. Długość kodu: zmienna (od 8 do 8+15).
Kod kreskowy Australia Post 4-State Postal Code jest kodem używanym przez pocztę w Australii. Stosowanie
tego kodu przyśpiesza sortowanie przesyłek. Kod kreskowy Australia 4-state postal 37-CUST (HP Mode) ma
następującą strukturę:
 Znak start (2 paski…
… identyfikacyjnych. Posiadają wymiary 3 x 15 , są w nich utworzone otwory (fizycznie
widoczne)w odpowiednich miejscach .
Są stosowane w górnictwie, hutnictwie , służą do otwierania drzwi w pokojach hotelowych.
Czasami zamiast otworów stosuje się także malutkie magnesy.
...możliwe jest także stosowanie tzw. Master Cards  otwierają wszystko... !!

Karty magnetyczne
Na karcie umieszczony jest pasek magnetyczny z zakodowaną informacją. Na pasku są 3 ścieżki zapisu,
każda ścieżka odpowiada za inną informację. Okazało się, że były łatwe do rozszyfrowania, więc
rozbudowano je o tzw. PIN code (Personal Identification Number)
Numer znany jest tylko właścicielowi; po zgubieniu karty, ze względu na brak znajomości PIN, znalazca już
jej nie użyje.
Na kartach magnetycznych można zapisać stosunkowo niewiele informacji…
…, lokalizacja, wysokość, ostrzeganie
o kolizjach), motoryzacja (w kluczyku odcina wtrysk paliwa, zmiana kodu przy każdym włożeniu kluczyka)
KARTA BEZSTYKOWA = zbliżeniowa
może mieć uP, pamięć, antenę
Odczyt informacji z karty odbywa się bezprzewodowo przez indukcję elektromagnetyczną bez potrzeby
wsuwania karty do czytnika. Cewka czytnika wzbudza cewkę karty, co zasila układ elektroniczny karty. Układ…
